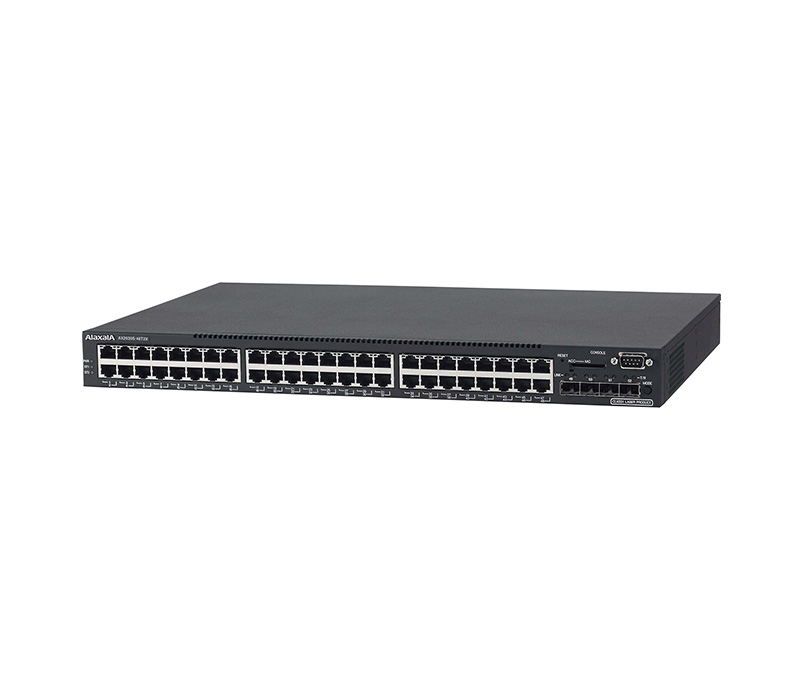

ボックス型L2スイッチ
AX2500Sシリーズ
フロアからディストリビューションまでレイヤ2環境のあらゆる悩みを解決する、高機能と高信頼性をめざしたハイエンドのギガビットレイヤ2スイッチ。
主な適用位置
- ディストリビューションスイッチ
- サーバスイッチ
- フロアスイッチ
- IPv6 Ready
Logo Phase2(Core)取得済
(Logo-ID-:02-C-000806)
概要
スタック機能をサポートするAX2500Sは、ディストリビューションスイッチとしてはSTPレスのシンプルな冗長を、フロアスイッチとしてはポート数の柔軟な拡張を実現します。
さらに、ネットワーク認証やループ検知、リングプロトコルやホワイトリスト機能などにも対応しており、あらゆるレイヤ2環境にマッチするオールマイティなボックス型スイッチとして利用できます。
- 需要に応じた拡張が可能な、高い認証性能を誇るギガビットフロアスイッチ
-
- スタック機能により、フロアスイッチのスモールスタートが可能
- トリプル認証やマルチステップ認証、ループ検知機能などフロアスイッチに必要な機能を多数サポート
- 高いWeb認証性能により、文教分野や研究分野で急速に普及しつつある、暗号強度の高いSSL2048bit環境でもスムーズな認証が可能
- シンプルな冗長と一元管理に対応した、レイヤ2のディストリビューションスイッチ
-
- 回線や装置の障害時に、1秒以内で通信を復旧可能なスタック機能に対応
- 冗長化した装置の一元管理が可能

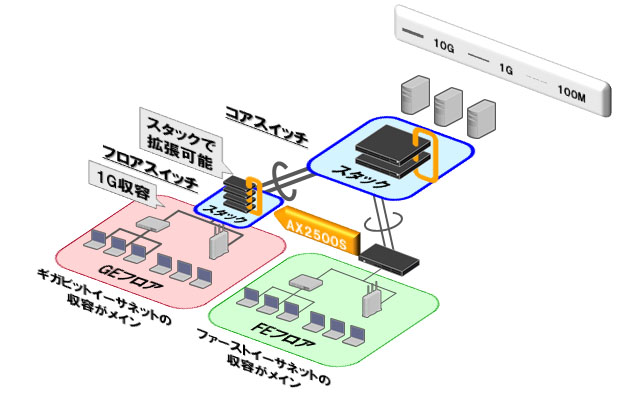

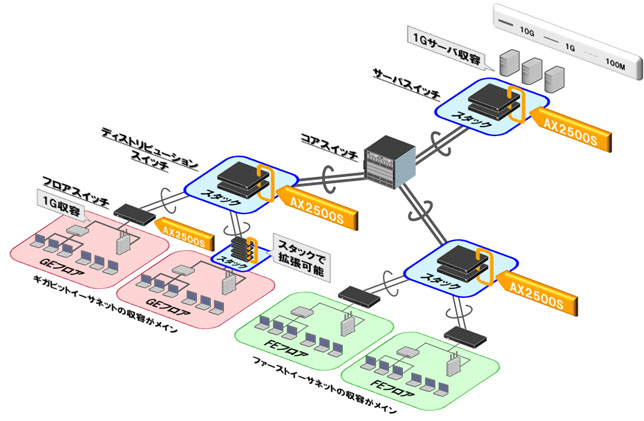

構成例：大規模構内ネットワーク
ディストリビューションスイッチ
- コストパフォーマンスを重視する場合に最適
- フロアスイッチとは1Gで接続
- コアスイッチとは10G接続も可能（10Gポートを装備したモデルを用意)
- 多数のフロアスイッチと1000BASE-X(SFP)での接続も可能(光多ポートモデルを用意)
- 高信頼(スタック機能、オールリンクアグリゲーション)
サーバスイッチ
- コストパフォーマンスを重視する場合に最適
- 1Uサイズのコンパクトな筺体
- 従来タイプの1Gサーバやストレージを収容可能
- コアスイッチとの10G接続も可能（10Gポートを装備したモデルを用意)
- 高信頼(スタック機能、オールリンクアグリゲーション)
フロアスイッチ
- 1Gの端末やハブ、無線APを収容可能
- ディストリビューションスイッチとの10G接続も可能（10Gポートを装備したモデルを用意)
- 高性能で多彩な認証機能によりフロアのセキュリティを確保(トリプル認証、マルチステップ認証など)
- うっかり接続ミスによるループ障害に自動対応(ループ検知機能)
- 使わないときは自動で無駄な電力をカット(未使用ポート省電力、装置スリープ機能)
- 高信頼(スタック機能、オールリンクアグリゲーション)
構成例：中小規模構内ネットワーク
フロアスイッチ
- 1Gの端末やハブ、無線APを収容可能
- ディストリビューションスイッチとの10G接続も可能（10Gポートを装備したモデルを用意)
- 高性能で多彩な認証機能によりフロアのセキュリティを確保(トリプル認証、マルチステップ認証など)
- うっかり接続ミスによるループ障害に自動対応(ループ検知機能)
- 使わないときは自動で無駄な電力をカット(未使用ポート省電力、装置スリープ機能)
- 需要に応じたポート数の拡張が可能(スタック機能)
機能紹介
セキュリティ
トリプル認証
- 3つの認証方式（IEEE802.1X認証/Web認証/MAC認証）に対応し、さまざまなOSや端末が混在する環境でもユーザ認証が可能。
- スタック機能との併用により、需要に応じてポート数を拡張したい場合など、フロアスイッチのスモールスタートに最適。
マルチステップ認証
- 複数の認証方式を組み合わせることで、不正端末排除とユーザ認証を同時に実施。
業界トップクラスのWeb認証性能
- 最大同時認証端末数(※)が多く、PC教室などの環境に最適。
- 暗号強度の高いSSL2048bitでもスムーズな認証を実現。
※同時に接続要求があった場合、失敗しないで認証できる端末数
ダイナミックACL/QoS
- 認証時にACL(アクセスコントロールリスト)を適用することで、ユーザごとの通信制御が可能。
ホワイトリスト機能
- 装置内を通過する通信フローを学習し、安全なフローのリストを自動生成。 リスト外の異常なフローを検知・排除可能な世界初の「ホワイトリスト」機能を提供。
- 人手によるフィルタ作成工数を削減し、管理者スキルに依存しない安全なネットワークを実現。
- 既設のスイッチを入れ替えるだけで、システム全体のセキュリティレベルが向上。
DHCP Snooping
- DHCPサーバから払い出されたIPアドレス以外の通信を遮断し、不正な固定IPクライアントを排除。
検疫ソリューション
- 認証・検疫サーバとの連携により、ポリシーに適合した端末のみを接続許可する検疫ソリューションを実現。
フィルタリング機能
- L2/L3/L4のACL(アクセスコントロールリスト) により、不正トラフィックを排除。
VLAN機能
- 多様なVLAN機能(ポートVLAN/Tag-VLAN/プロトコルVLAN/MAC VLAN)をサポート。
フォールト・トレラント・ネットワーク
止まらないネットワーク
- STPが不要なオールリンクアグリゲーションの冗長システムにより、システムの複雑さがもたらすトラブルを回避でき、ネットワークの安定性が大幅に向上。
スタック機能
- 複数のスイッチを仮想的に1台として動作させるスタック機能により、プロトコルレスの冗長や管理の一元化が可能。
- 装置またがりのリンクアグリゲーションが可能。装置や回線の障害時には、迂回経路への高速切替えにより通信を継続。
- スタック接続にはイーサネットを使用、離れた場所に設置されたスイッチ間でもスタック構成が可能。
高信頼・高可用
リングプロトコル
- 最短1秒での高速切替が可能なアラクサラ独自のL2冗長プロトコルにより、リングトポロジのネットワークを実現。
- 複数のリングを組み合わせたマルチリング構成により、柔軟なネットワークトポロジーをサポート。
高信頼化機能
- リンクアグリゲーション、STP、GSRP Aware（Gigabit Switch Redundancy Protocol）、アッ プリンクリダンダント機能、UDLD、EtherOAMなどの機能により、回線や経路の信頼性を向上。
ループ障害の防止
- うっかり接続ミスによるループ障害を自動的に防ぐ、ループ検知機能を装備。
ストーム発生時の被害を軽減
- 万が一のストーム発生時には、ストームコントロール機能によりシステム全体のダウンを回避。
QoS機能
- 重要パケットや遅延に弱い音声パケットの優先制御、ポートに一定の帯域を付与する帯域制御機能など、きめ細かなQoS制御が可能。
省電力・環境対応
無駄な電力をカットするダイナミック省電力
- 使っていないポートを自動で省電力にする、未使用ポート省電力機能。
- 接続している端末が1台もなければ自動的にスリープ状態にする装置スリープ機能は、会議室や教室のスイッチに最適。
- 夜間や休日など、ネットワークの使用量が低い時間帯に合わせたスケジュール運用も可能
省電力設計
- 省エネ法で定められたレイヤ2スイッチのエネルギー消費効率をクリア。
- 低消費電力を志向したアーキテクチャ/回路設計や、省電力部品の使用などにより低消費電力を追求。
ファンレスモデルを用意
- 執務室や会議室など、静音性が要求される場所にも設置可能。
- ホコリの吸い込みが無く、物理的な可動部品も無いため故障発生要因を低減。(AX2530S-24T/24TD)
多彩なモデルバリエーション
大規模ネットワーク構築を担う光多ポートスイッチ
- AX2530S-24S4X/24S4XDは、企業ネットワークのディストリビューションスイッチとして需要の高い、ギガビットの光イーサネット(1000BASE-X)を24ポート搭載。
- UTPでは届かない100m以上の長距離配線が多い場合や、電気ノイズの影響を受けやすい環境(病院や工場など)に最適。
PoE給電対応スイッチ
10GアップリンクPoE
- 48本の1Gイーサネットインタフェース(UTP)を収容する、ギガビットフロア向けのPoEモデルをラインナップ。
- 10Gアップリンクにより、高速化する無線AP(11acなど)を複数収容した場合の帯域ボトルネックを解消。(AX2530S-48P2X)
PoEによる電力線の排除
- 電源ケーブル不要でIP電話や無線APなどのPoEデバイスを収容、ケーブリングの煩わしさと配線コストを削減し、工事期間の短縮を実現。
- Class3[15.4W]の給電をサポート(最大28ポート)。さらにClass4[30.0W]の給電を行うことが可能なPoE+(IEEE802.3at)をサポート(最大14ポート)。
IPv6対応
IPv6マルチキャスト連携機能
- IPv6マルチキャストパケット送出をコントロールするMLD Snooping対応。
運用管理・保守機能
AXシリーズで統一されたCLI
- AXシリーズ共通のコマンドラインインターフェースをサポートし、運用管理・保守操作性の一本化を実現。
コマンドレス保守機能
- スクリプト入りのSDカードを挿すだけで、ログの保存やファームウェアアップデートを自動で実行。
- ネットワークに接続するだけでOSと設定をダウンロード/インストールできる、ゼロタッチプロビジョニング(ZTP)機能をサポート
ネットワーク管理
- GUIの管理ツールAX-Networker's Utilityをサポートし、運用性を向上。
ロングライフソリューション
長期安定稼動をサポート
- 最長10年まで、トラブル解決支援や保守部品の提供を実現し、ネットワークの長期安定稼動をサポートするロングライフソリューションに対応。
製品一覧
AX2530SE
AX2530Sの機能をそのまま継承しCPUを強化することで、フロアスイッチで重要なテーマとなる認証性能と、 L2ループ検知の性能を向上しています。価格は従来シリーズからの据え置きで、処理スピードを大幅に向上しています。

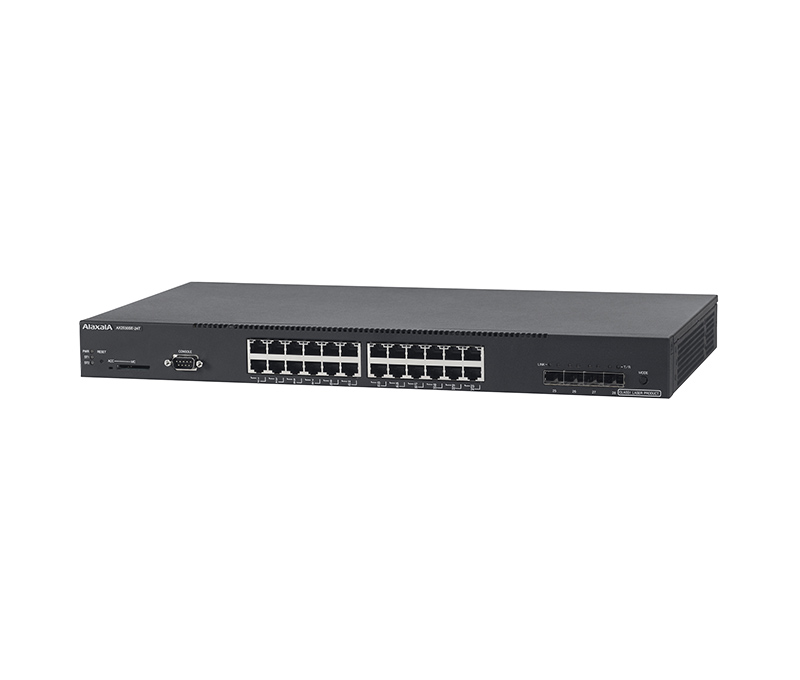

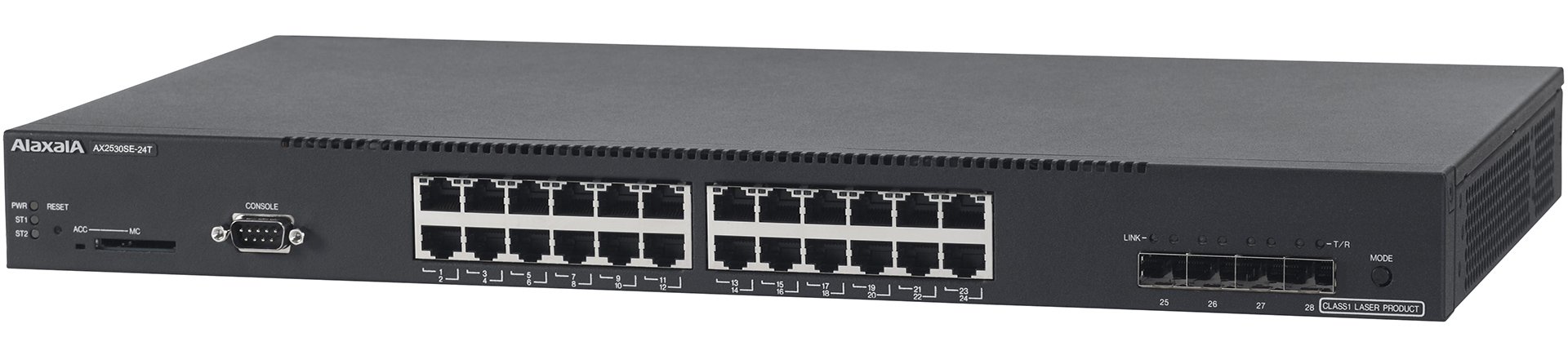

AX2530SE-24T
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×230（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.0kg以下 |
| 最大消費電力 | 40W |
| 動作温度／湿度（動作許容範囲） | 0～45℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.2W/（Gbit/s）（AC） |
| 測定時のポート速度およびポート数 | 1Gbit/s:28 |
| 最大実効伝送速度*2 | 28.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
- ファンレス
AX2530SE-24T4X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.9kg以下 |
| 最大消費電力 | 57W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 0.8W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:4 1Gbit/s:24 |
| 最大実効伝送速度*2 | 64.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530SE-24S4X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.9kg以下 |
| 最大消費電力 | 75W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 0.9W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:4 1Gbit/s:24 |
| 最大実効伝送速度*2 | 64.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1

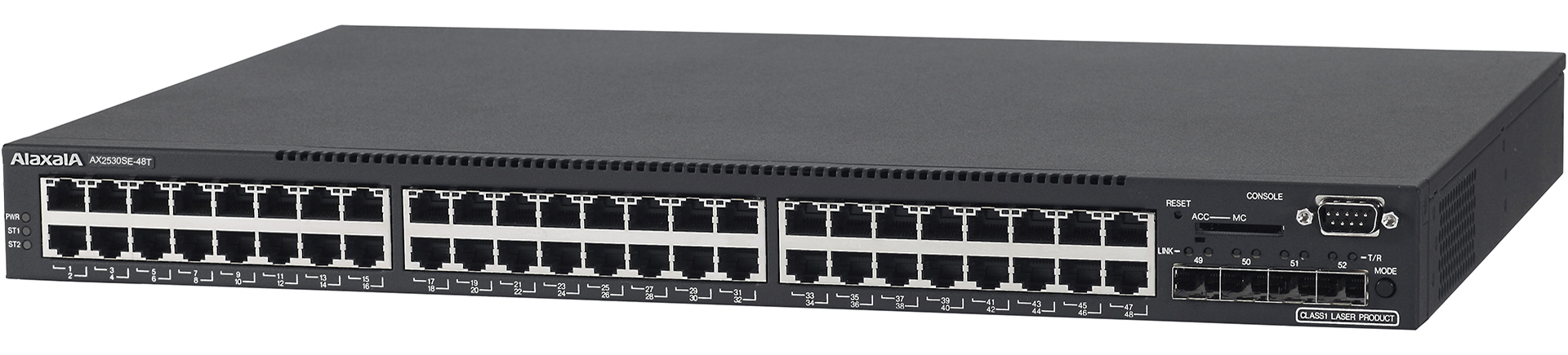

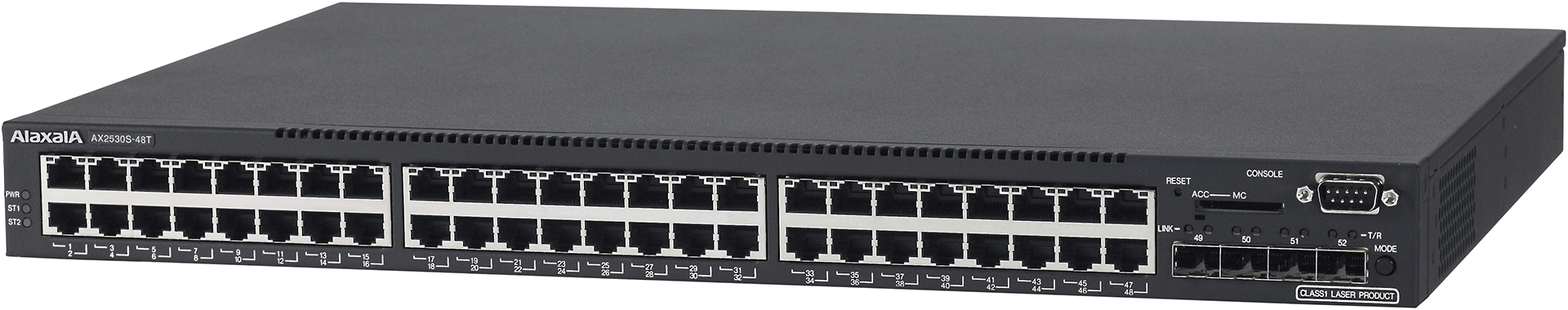

AX2530SE-48T
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 4.2kg以下 |
| 最大消費電力 | 80W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.4W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 1Gbit/s:52 |
| 最大実効伝送速度*2 | 52.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530SE-48T2X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 4.2kg以下 |
| 最大消費電力 | 85W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.1W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:2 1Gbit/s:50 |
| 最大実効伝送速度*2 | 70.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530S
スタック機能のサポートや高性能なWeb認証機能、充実したモデルバリエーション（10Gアップリンク付きモデル、DC電源モデル）など、プレミアムな機能・性能を備えたレイヤ2ギガビットボックス型スイッチです。

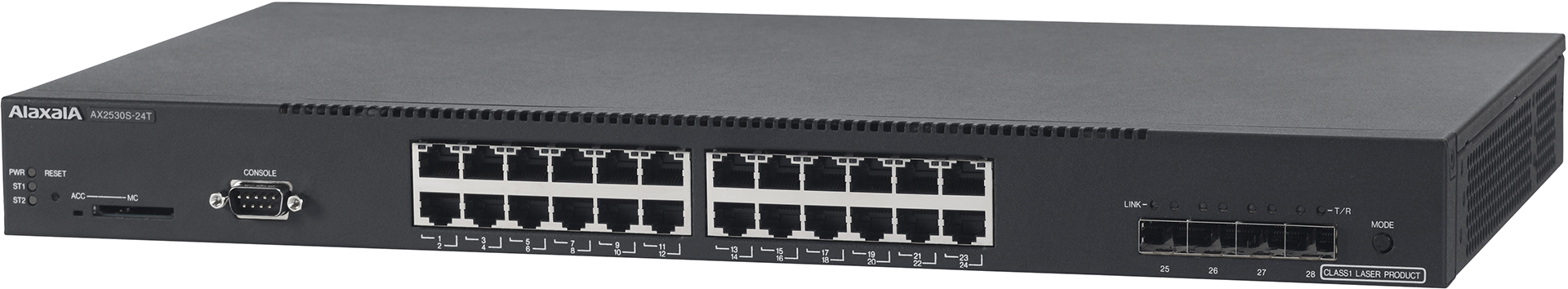

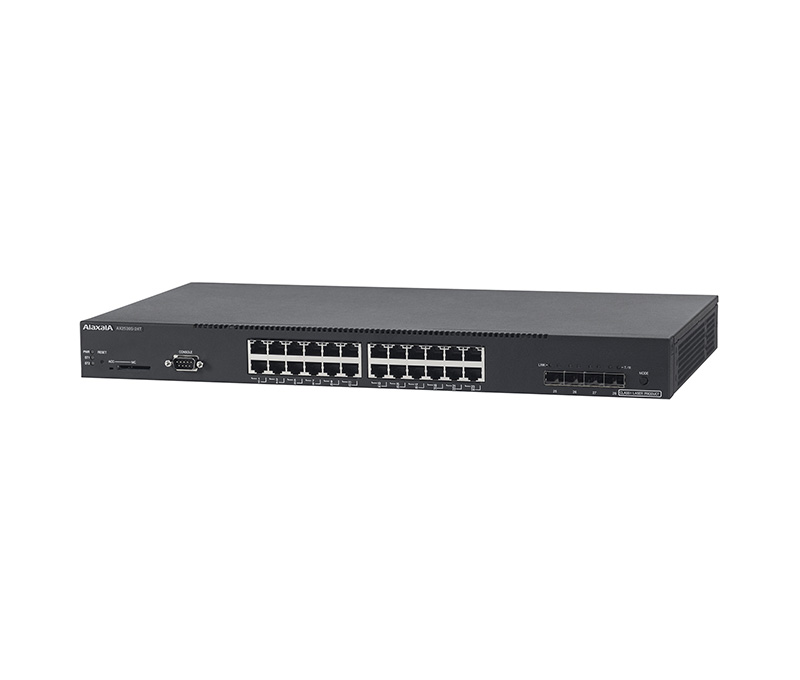

AX2530S-24T(ACモデル)
AX2530S-24TD(DCモデル)
AX2530S-24TD(DCモデル)
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V/DC-48V |
|---|---|
| 外形寸法 | 445（W）×230（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.0kg以下 |
| 最大消費電力 | 40W（AC）、41W(DC） |
| 動作温度／湿度（動作許容範囲） | 0～45℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.2W/（Gbit/s）（AC） 区分A 1.4W/（Gbit/s）（DC） |
| 測定時のポート速度およびポート数 | 1Gbit/s:28 |
| 最大実効伝送速度*2 | 28.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
- ファンレス

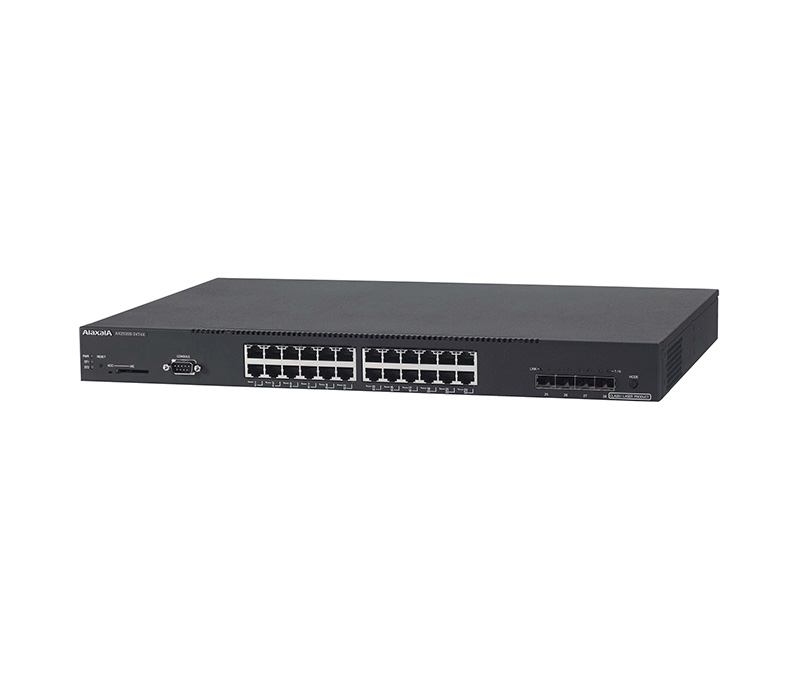

AX2530S-24T4X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.9kg以下 |
| 最大消費電力 | 57W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 0.8W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:4 1Gbit/s:24 |
| 最大実効伝送速度*2 | 64.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530S-24S4X(ACモデル)
AX2530S-24S4XD(DCモデル)
AX2530S-24S4XD(DCモデル)
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V/DC-48V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 3.9kg以下 |
| 最大消費電力 | 75W（AC）、66W(DC） |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 0.9W/（Gbit/s）（AC） 区分A 0.8W/（Gbit/s）（DC） |
| 測定時のポート速度およびポート数 | 10Gbit/s:4 1Gbit/s:24 |
| 最大実効伝送速度*2 | 64.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530S-48T(ACモデル)
AX2530S-48TD(DCモデル)
AX2530S-48TD(DCモデル)
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V/DC-48V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 4.2kg以下 |
| 最大消費電力 | 80W（AC）、71W(DC） |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.4W/（Gbit/s）（AC） 区分A 1.3W/（Gbit/s）（DC） |
| 測定時のポート速度およびポート数 | 1Gbit/s:52 |
| 最大実効伝送速度*2 | 52.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1
AX2530S-48T2X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×300（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 4.2kg以下 |
| 最大消費電力 | 85W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.1W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:2 1Gbit/s:50 |
| 最大実効伝送速度*2 | 70.0Gbit/s |
- スタック
- 省エネ
- 電源冗長*1

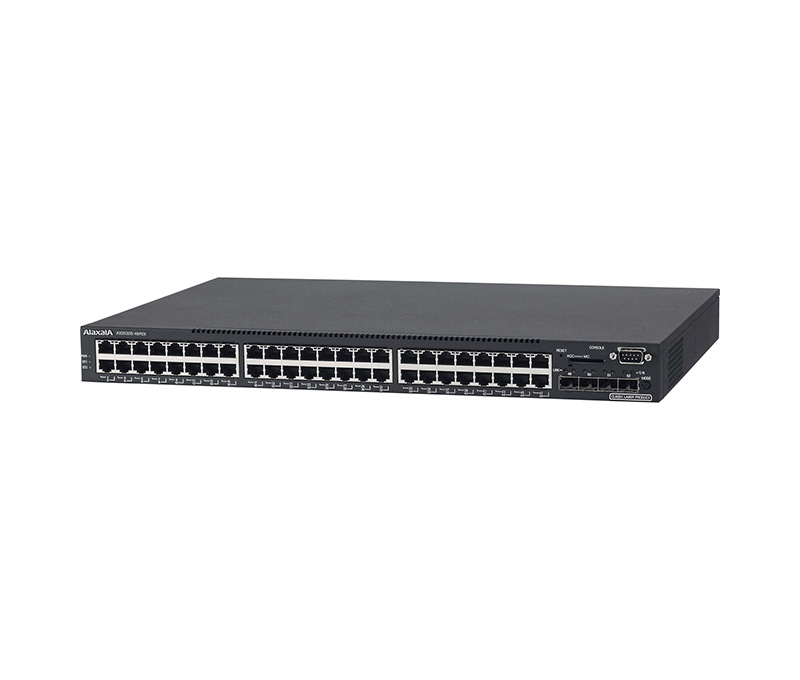

AX2530S-48P2X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 445（W）×400（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 6.0kg以下 |
| 最大消費電力 | 600W |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.1W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:2 1Gbit/s:50 |
| 最大実効伝送速度*2 | 70.0Gbit/s |
| PoE最大供給電力 | 425.0W/装置 30.0W/ポート*3 |
- スタック
- 省エネ
- PoE/PoE+*3
AX2530S-16P4X
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V |
|---|---|
| 外形寸法 | 210（W）×297（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 2.4kg以下 |
| 最大消費電力 | 365 |
| 動作温度／湿度（動作許容範囲） | 0～50℃／10～90％（非結露） |
| エネルギー消費効率*2 | 区分A 1.1W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 10Gbit/s:4 1Gbit/s:16 |
| 最大実効伝送速度*2 | 56.0Gbit/s |
| PoE最大供給電力 | 250.0/装置 30.0/ポート*3 |
- 省エネ
- PoE/PoE+*3

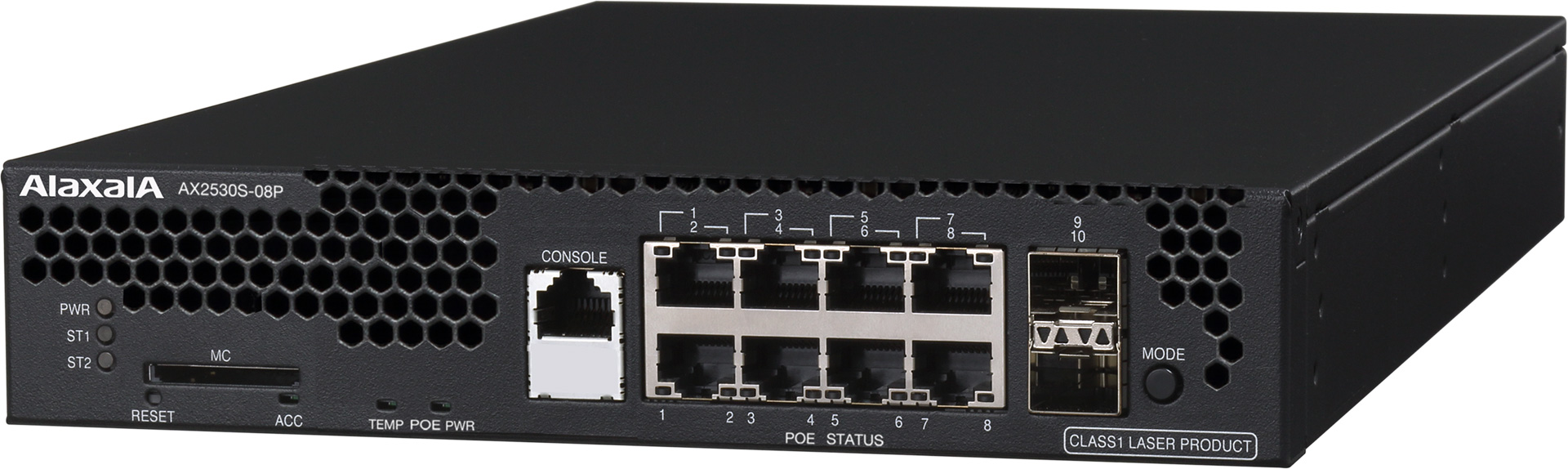

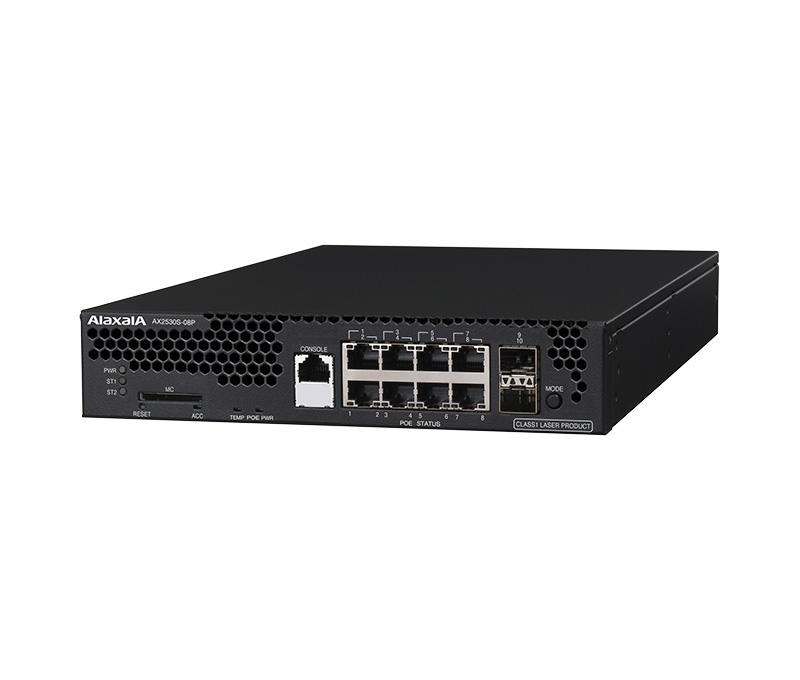

AX2530S-08P(ACモデル)
AX2530S-08PD1(DC24Vモデル)
AX2530S-08PD2(DC48Vモデル)
AX2530S-08PD1(DC24Vモデル)
AX2530S-08PD2(DC48Vモデル)
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | AC100V・200V(AX2530S-08P) DC24V(AX2530S-08PD1) DC-48V(AX2530S-08PD2) |
|---|---|
| 外形寸法 | 210（W）×250（D）×43（H）mm（1U） |
| 質量（最大搭載時） | 2.0kg 以下(AX2530S-08P) 1.9kg 以下(AX2530S-08PD1) 1.8kg 以下(AX2530S-08PD2) |
| 最大消費電力 | 324W(AX2530S-08P) 392W(AX2530S-08PD1) 386W(AX2530S-08PD2) |
| エネルギー消費効率 | 区分A 3.0W/（Gbit/s） |
| 動作温度／湿度（動作許容範囲） | -10～60℃／10～90%（非結露） |
| 測定時のポート速度およびポート数 | 1Gbit/s:10 |
| 最大実効伝送速度*2 | 10.0Gbit/s |
| PoE最大供給電力 | 240.0W/装置 30.0W/ポート |
- 耐環境
- 省エネ
- PoE/PoE+

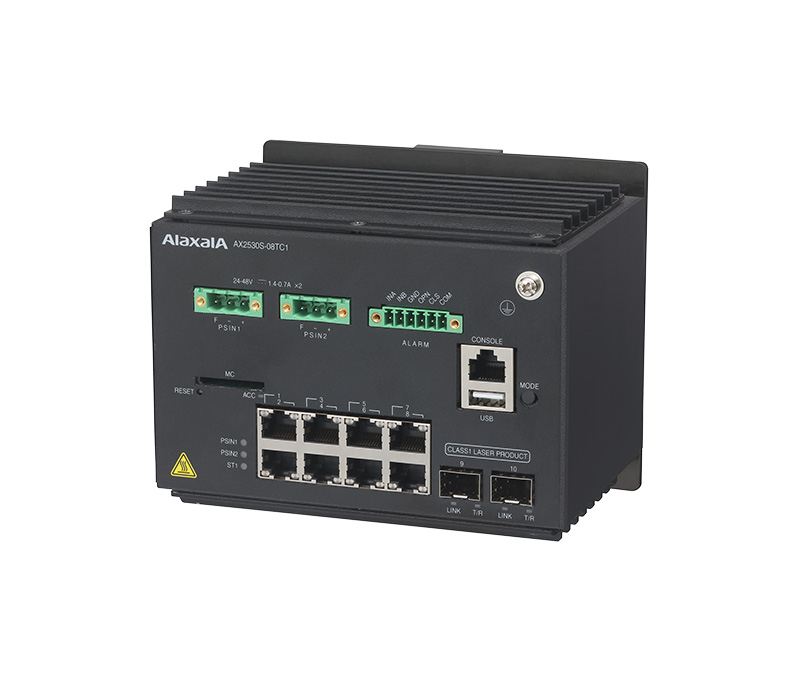

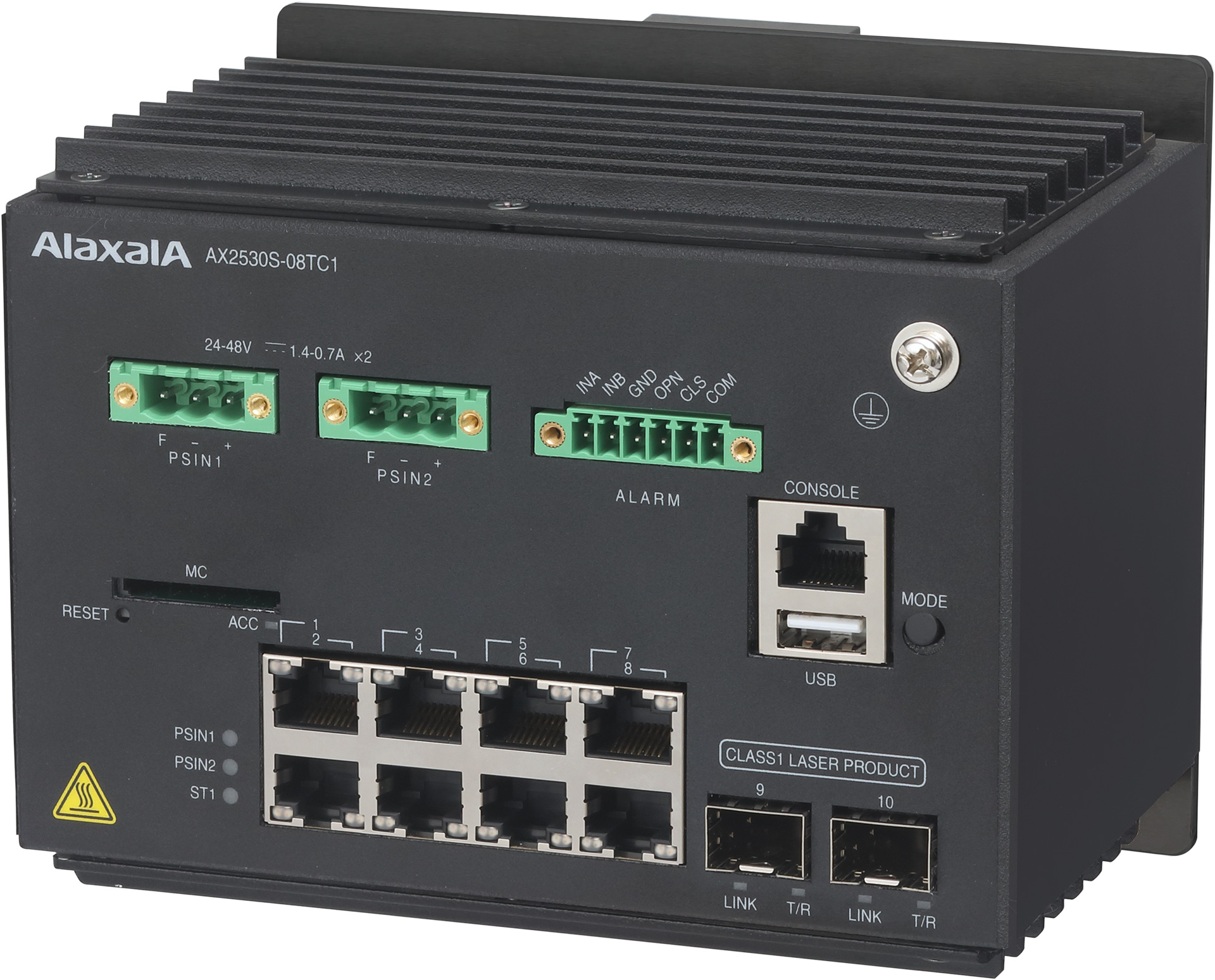

AX2530S-08TC1
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
| 入力電源 | DC24V～48V AC100V・200V/DC100・110V（EPC-A使用時） |
|---|---|
| 外形寸法 | 150（W）×107（D）×114（H）mm ※DINレール取付金具部を含まず。 |
| 質量（最大搭載時） | 1.5kg以下 |
| 最大消費電力 | 34W |
| 動作温度／湿度（動作許容範囲） | -20～60℃／5～95％（非結露） |
| エネルギー消費効率*2 | 区分A 1.8W/（Gbit/s） |
| 測定時のポート速度およびポート数 | 1Gbit/s:10 |
| 最大実効伝送速度*2 | 10.0Gbit/s |
- 耐環境
- 電源冗長
- ファンレス
- *1 外部電源モジュールを用いることで電源の冗長化が可能
- *2 省エネ法で定める測定方法に基づく値
- *3 受電装置の電力クラスがClass4（30.0W）の場合は、給電可能なポート数は最大で14ポート（AX2530S-48P2X）/8ポート（AX2530S-16P4X）
- ※ 省エネ法で義務付けられる表示事項ならびにその測定方法については、「グリーンIT：省エネ法への取り組み」を参照ください。
仕様(AX2530SE)
AX2530SE-24T |
AX2530SE-24T4X |
AX2530SE-24S4X |
AX2530SE-48T |
AX2530SE-48T2X |
|||
|---|---|---|---|---|---|---|---|
性能 |
最大スイッチング容量 (Gbit/s) |
56 | 128 | 128 | 104 | 140 | |
| 最大パケット処理性能 (Mpacket/s) |
41.6 | 95.2 | 95.2 | 77.3 | 104.1 | ||
最大ポート数 |
10GBASE-CU/SR/LR/ER (SFP+) |
- | 4*1 | 4*1 | - | 2*1 | |
| 1000BASE-T/SX/SX2*2 /LX/BX/LH/LHB (SFP) |
4 | 4*3, 4 | 28*3, 5 | 4 | 4*3, 6 | ||
| 10BASE-T/100BASE-TX/1000BASE-T | 24 | 24 | - | 48 | 48 | ||
| 10BASE-T/100BASE-TX/1000BASE-T【PoE/PoE+】 | - | - | - | - | - | ||
| 100BASE-FX (SFP) | - | - | 24 | - | - | ||
レイヤ2機能 |
最大MACエントリ数 | 32K | |||||
| VLAN | ポートVLAN、Tag-VLAN(IEEE802.1Q)、プロトコルVLAN、MAC VLAN、Tag変換 | ||||||
| スパニングツリー プロトコル (STP) |
STP(IEEE802.1D)、RSTP(IEEE802.1w)、PVST+、MSTP(IEEE802.1s)、BPDUフィルタ、ルートガード、ループガード | ||||||
| マルチキャスト 連携機能 |
IGMPv1/v2/v3 Snooping、MLDv1/v2 Snooping | ||||||
| リングプロトコル | Autonomous Extensible Ring Protocol | ||||||
| その他 | L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD、Ether OAM | ||||||
ネットワーク機能 |
認証機能 | トリプル認証(IEEE802.1X認証、Web認証、MAC認証)、マルチステップ認証、ダイナミックACL/QoS機能、 Web認証用ワンタイムパスワード(RSA SecurID)*7 |
|||||
| セキュリティ機能 | フィルタリング(L2/IPv4/IPv6/L4)、DHCP Snooping、ポート間中継遮断機能、ホワイトリスト機能*7、ポリシーベースミラーリング | ||||||
| QoS | フロー検出(L2/IPv4/IPv6/L4)、帯域監視(UPC(ポリサー)) マーキング(DSCP/ユーザ優先度)、 優先制御(フローベース、ユーザ優先度マップ)、 廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、WRR、PQ+WRR、WFQ))、Diff-serv |
||||||
| 高信頼化機能 | スタック機能*7、Split Multi Link(SML)*7、リンクアグリゲーション(IEEE802.3ad)、アップリンク・リダンダント機能、GSRP aware | ||||||
| 仮想化(ネットワーク・パーティション) | - | ||||||
| その他 | IPv4 DHCPサーバ、L2-VPN(VLANトンネリング)、セキュアWake On LAN機能*7 | ||||||
運用管理機能 |
ネットワーク管理 | SNMPv1/v2c/v3、MIBⅡ、IPv6 MIB、RMON、sFlow、LLDP、ポートミラーリング | |||||
| 運用・保守 | CLI、OAN、コマンドレス保守機能(SDカードスクリプト)、RADIUS、SSH、syslog、ping、traceroute、telnet、ftp、tftp、NTP WebUI、特定端末へのWeb通信不可表示機能、MC運用モード、ゼロタッチプロビジョニング(ZTP) |
||||||
省電力機能 |
消費電力情報表示 | ||||||
| スタティック省電力機能 | ポート電力供給OFF | ||||||
| ダイナミック省電力機能 | 装置の電力制御（スケジュールスリープ）、ポート電力供給OFF（スケジューリング）、未使用ポート省電力*8 | ||||||
| 冗長化 | 外部予備電源(AC用*9) | ||||||
| ファンレス対応 | ファンレス | - | - | 準ファンレス*10 | - | ||
設備条件 |
入力電圧 | AC100～120V/ 200～240V |
AC100～120V/ 200～240V |
AC100～120V/ 200～240V |
AC100～120V /200～240V |
AC100～120V/ 200～240V |
|
| 最大入力電流(A) | 0.7 @AC100V/ 0.4 @AC200V |
0.7 @AC100V/ 0.4 @AC200V |
1.0 @AC100V/ 0.5 @AC200V |
1.0 @AC100V/ 0.5 @AC200V/ | 1.0 @AC100V/ 0.5 @AC200V/ |
||
| 最大消費電力 (W) | 40 | 57 | 75 | 80 | 85 | ||
| 最大発熱量 (kJ/h) | 144 | 205 | 270 | 288 | 306 | ||
| 外形寸法W×D×H(mm) (高さ[U]) | 445x230x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | ||
| 質量(Kg)(本体のみ) | 3.0 | 3.9 | 3.9 | 4.2 | 4.2 | ||
省エネ法表示事項 *11 |
エネルギー消費効率(W/（Gbit/s）) | 区分A 1.2 | 区分A 0.8 | 区分A 0.9 | 区分A 1.4 | 区分A 1.1 | |
| 最大実効伝送速度 (Gbit/s) | 28.0 | 64.0 | 64.0 | 52.0 | 70.0 | ||
| 測定時のポート速度およびポート数 | 10Gbit/s | - | 4 | 4 | - | 2 | |
| 1Gbit/s | 28 | 24 | 24 | 52 | 50 | ||
環境条件 |
動作許容範囲温度 | 0℃～45℃ | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | |
| 非動作時温度（非通電時） | -10℃～60℃ | ||||||
| 保存および輸送時温度 | -25℃～65℃ | ||||||
| 動作許容範囲湿度 | 10％～90％（結露しないこと） | ||||||
| 非動作時湿度（非通電時） | 8％～90％（結露しないこと） | ||||||
| 保存および輸送時湿度 | 5％～90％（結露しないこと） | ||||||
| 浮遊粉じん | 約10ミクロン以下の浮遊粉じん:0.15mg/m3以下 | ||||||
- *1：SFP/SFP+共用ポートを1000BASE-X (SFP)に使用した場合は、その使用分を差し引いた値
- *2：SFP/SFP+共用ポートでは1000BASE-SX2は未サポート
- *3：SFP/SFP+共用ポートを10GBASE-R (SFP+) に使用した場合は、その使用分を差し引いた値
- *4：1000BASE-SX2は未サポート
- *5：1000BASE-SX2は24
- *6：1000BASE-SX2は2
- *7：ソフトウェアオプション
- *8：10/100/1000BASE-T(UTP)ポートでのみサポート
- *9：入力電圧はAC100～120Vのみ対応
- *10：高温時のみファン回転（常温時は停止）
- *11：省エネ法で定める測定方法に基づく値
仕様(AX2530S)
AX2530S-24T/48T/24T4X/48T2X/24S4X/08PD1/08PD2 は2022年6月1日付で販売終了いたしました。
AX2530S-24T (AC電源) AX2530S-24TD (DC電源) ACは販売終了 |
AX2530S-24T4X 販売終了 |
AX2530S-24S4X (AC電源) AX2530S-24S4XD (DC電源) ACは販売終了 |
AX2530S-48T (AC電源) AX2530S-48TD (DC電源) ACは販売終了 |
AX2530S-48T2X 販売終了 |
AX2530S-48P2X |
AX2530S-08P |
AX2530S-08PD1 (DC24V) 販売終了 |
AX2530S-08PD2 (DC-48V) 販売終了 |
AX2530S-08TC1 (DIN型) |
AX2530S-16P4X |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
性能 |
最大スイッチング容量 (Gbit/s) |
56 | 128 | 128 | 104 | 140 | 140 | 20 | 20 | 20 | 20 | 112 | |
| 最大パケット処理性能 (Mpacket/s) |
41.6 | 95.2 | 95.2 | 77.3 | 104.1 | 104.1 | 14.9 | 14.9 | 14.9 | 14.9 | 83.3 | ||
最大ポート数 |
10GBASE-CU/SR/LR/ER (SFP+) |
- | 4*1 | 4*1 | - | 2*1 | 2*1 | - | - | - | - | 4*1 | |
| 1000BASE-T/SX/SX2*2 /LX/BX/LH/LHB (SFP) |
4 | 4*3, 4 | 28*3, 5 | 4 | 4*3, 6 | 4*3, 6 | 2 | 2 | 2 | 2 | 4*3, 4 | ||
| 10BASE-T/100BASE-TX/1000BASE-T | 24 | 24 | - | 48 | 48 | - | - | - | - | 8 | － | ||
| 10BASE-T/100BASE-TX/1000BASE-T【PoE/PoE+】 | - | - | - | - | - | 48 | 8 | 8 | 8 | - | 16 | ||
| 100BASE-FX (SFP) | - | - | 24 | - | - | - | - | - | - | 2 | - | ||
レイヤ2機能 |
最大MACエントリ数 | 32K | |||||||||||
| VLAN | ポートVLAN、Tag-VLAN(IEEE802.1Q)、プロトコルVLAN、MAC VLAN、Tag変換 | ||||||||||||
| スパニングツリー プロトコル (STP) |
STP(IEEE802.1D)、RSTP(IEEE802.1w)、PVST+、MSTP(IEEE802.1s)、BPDUフィルタ、ルートガード、ループガード | ||||||||||||
| マルチキャスト 連携機能 |
IGMPv1/v2/v3 Snooping、MLDv1/v2 Snooping | ||||||||||||
| リングプロトコル | Autonomous Extensible Ring Protocol | ||||||||||||
| その他 | L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD、Ether OAM | ||||||||||||
ネットワーク機能 |
認証機能 | トリプル認証(IEEE802.1X認証、Web認証、MAC認証)、マルチステップ認証、ダイナミックACL/QoS機能、 Web認証用ワンタイムパスワード(RSA SecurID)*7 |
|||||||||||
| セキュリティ機能 | フィルタリング(L2/IPv4/IPv6/L4)、DHCP Snooping、ポート間中継遮断機能、ホワイトリスト機能*7、ポリシーベースミラーリング | ||||||||||||
| QoS | フロー検出(L2/IPv4/IPv6/L4)、帯域監視(UPC(ポリサー)) マーキング(DSCP/ユーザ優先度)、 優先制御(フローベース、ユーザ優先度マップ)、 廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、WRR、PQ+WRR、WFQ))、Diff-serv |
||||||||||||
| 高信頼化機能 | スタック機能*7、Split Multi Link(SML)*7、リンクアグリゲーション(IEEE802.3ad)、アップリンク・リダンダント機能、GSRP aware | ||||||||||||
| 仮想化(ネットワーク・パーティション) | - | ||||||||||||
| その他 | IPv4 DHCPサーバ、L2-VPN(VLANトンネリング)、セキュアWake On LAN機能*7 | ||||||||||||
運用管理機能 |
ネットワーク管理 | SNMPv1/v2c/v3、MIBⅡ、IPv6 MIB、RMON、sFlow、LLDP、ポートミラーリング | |||||||||||
| 運用・保守 | CLI、OAN、コマンドレス保守機能(SDカードスクリプト)、RADIUS、SSH、syslog、ping、traceroute、telnet、ftp、tftp、NTP WebUI、特定端末へのWeb通信不可表示機能、MC運用モード、ゼロタッチプロビジョニング(ZTP) |
||||||||||||
省電力機能 |
消費電力情報表示 | ||||||||||||
| スタティック省電力機能 | ポート電力供給OFF | ||||||||||||
| ダイナミック省電力機能 | 装置の電力制御（スケジュールスリープ）、ポート電力供給OFF（スケジューリング）、未使用ポート省電力*8 | ||||||||||||
| 冗長化 | 外部予備電源(AC用*9/DC用) | 外部予備電源(AC用*9) | 外部予備電源(AC用*9/DC用) | 外部予備電源(AC用*9) | - | - | - | - | - | - | |||
| ファンレス対応 | ファンレス | - | - | 準ファンレス*10 | - | - | - | - | - | ファンレス | - | ||
設備条件 |
入力電圧 | AC100～120V/ 200～240V DC-48V |
AC100～120V/ 200～240V - |
AC100～120V/ 200～240V DC-48V |
AC100～120V /200～240V DC-48V |
AC100～120V/ 200～240V - |
AC100～120V/ 200～240V - |
AC100～120V/ 200～240V |
DC24V | DC-48V | DC24V～48V | AC100～120V/ 200～240V － |
|
| 最大入力電流(A) | 0.7 @AC100V/ 0.4 @AC200V 1.1 @DC-48V |
0.7 @AC100V/ 0.4 @AC200V - |
1.0 @AC100V/ 0.5 @AC200V 1.7 @DC-48V |
1.0 @AC100V/ 0.5 @AC200V 1.8 @DC-48V |
1.0 @AC100V/ 0.5 @AC200V - |
6.0 @AC100V/ 3.0 @AC200V - |
3.3 @AC100V/ 1.8 @AC200V |
17.5@DC24V | 8.6@DC-48V | 1.4@24V/ 0.7@48V |
5.4 @AC100V/ 2.9 @AC200V － |
||
| 最大消費電力 (W) (AC電源/DC電源) | 40/41 | 57/- | 75/66 | 80/71 | 85/- | 600/- | 324 | 392 | 386 | 33.6 | 365/－ | ||
| 最大発熱量 (kJ/h) (AC電源/DC電源) | 144/148 | 205/- | 270/238 | 288/256 | 306/- | 2,160/- | 302 | 547 | 526 | 121 | 427*12/－ | ||
| 外形寸法W×D×H(mm) (高さ[U]) | 445x230x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | 445x300x43 (1U) | 445x400x43 (1U) | 210x250x43 (1U) |
210x250x43 (1U) |
210x250x43 (1U) |
150x107x114 (DINレールマウント型) |
210x297x43(1U) | ||
| 質量(Kg)(本体のみ) | 3.0 | 3.9 | 3.9 | 4.2 | 4.2 | 6 | 2 | 1.9 | 1.8 | 1.5 | 2.4 | ||
省エネ法表示事項 *11 |
エネルギー消費効率(W/（Gbit/s）)(AC電源/DC電源) | 区分A 1.2 /区分A 1.4 |
区分A 0.8 | 区分A 0.9 /区分A 0.8 |
区分A 1.4 /区分A 1.3 |
区分A 1.1 | 区分A 1.1 | 区分A 3.0 | 区分A 3.0 | 区分A 3.0 | 区分A 1.7@24V / 区分A 1.8@48V | 区分A 0.9 | |
| 最大実効伝送速度 (Gbit/s) | 28.0 | 64.0 | 64.0 | 52.0 | 70.0 | 70.0 | 10.0 | 10.0 | 10.0 | 10.0 | 56.0 | ||
| 測定時のポート速度およびポート数 | 10Gbit/s | - | 4 | 4 | - | 2 | 2 | - | - | - | - | 4 | |
| 1Gbit/s | 28 | 24 | 24 | 52 | 50 | 50 | 10 | 10 | 10 | 10 | 16 | ||
| PoE最大供給電力 (W) | － | － | － | － | － | 425.0/装置、30.0/ポート | 240.0/装置(50℃未満),120.0/装置(50℃以上)、30.0/ポート | － | 250.0/装置、30.0/ポート | ||||
環境条件 |
動作許容範囲温度 | 0℃～45℃ | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | -10℃～60℃ | -10℃～60℃ | -10℃～60℃ | -20℃～60℃ | 0℃～50℃ | |
| 非動作時温度（非通電時） | -10℃～60℃ |
||||||||||||
| 保存および輸送時温度 | -25℃～65℃ | ||||||||||||
| 動作許容範囲湿度 | 10％～90％（結露しないこと） | ||||||||||||
| 非動作時湿度（非通電時） | 8％～90％（結露しないこと） | ||||||||||||
| 保存および輸送時湿度 | 5％～90％（結露しないこと） | ||||||||||||
| 浮遊粉じん | 約10ミクロン以下の浮遊粉じん:0.15mg/m3以下 | ||||||||||||
- *1：SFP/SFP+共用ポートを1000BASE-X (SFP)に使用した場合は、その使用分を差し引いた値
- *2：SFP/SFP+共用ポートでは1000BASE-SX2は未サポート
- *3：SFP/SFP+共用ポートを10GBASE-R (SFP+) に使用した場合は、その使用分を差し引いた値
- *4：1000BASE-SX2は未サポート
- *5：1000BASE-SX2は24
- *6：1000BASE-SX2は2
- *7：ソフトウェアオプション
- *8：10/100/1000BASE-T(UTP)ポートでのみサポート
- *9：入力電圧はAC100～120Vのみ対応
- *10：高温時のみファン回転（常温時は停止）
- *11：省エネ法で定める測定方法に基づく値
- *12：本装置のみの発熱量、PD(受電装置)の発熱量は含まない
- ※ AX2530S-08P/08PD1/08PD2/08TC1/16P4X では未サポート：スタック機能、Split Multi Link(SML)、装置の電力制御(スケジュールスリープ)
関連情報
解説記事
導入事例
該当ソリューション
技術情報
製品画像
- * Visioステンシルの使用・閲覧にはMicrosoft Visioが必要です。Visioは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
