ボックス型L2スイッチ

AX1200Sシリーズ

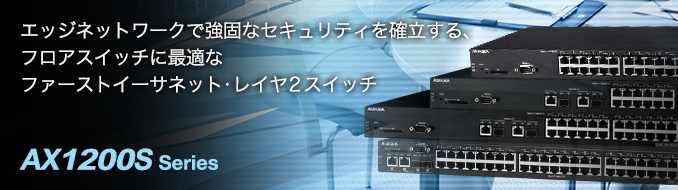

エッジネットワークで強固なセキュリティを確立する、フロアスイッチに最適なファーストイーサネット・レイヤ2スイッチ。

主な適用位置
  • エッジスイッチ
  • RoHS指令対応
AX1200Sシリーズ

概要

上位AXシリーズのセキュリティや信頼性、高度な運用機能・操作性を継承したAX1200Sシリーズは、ファーストイーサネットで構成されたオフィスや教室などに最適なフロアスイッチです。

AX1240S:ファーストイーサネットの収容に最適なフロアスイッチ
  • トリプル認証やマルチステップ認証、ループ検知機能などフロアスイッチに必要な機能を多数サポート
  • AX2200S と同等の機能をサポートすることで、ギガビットフロアとファーストイーサネットフロアの機能を統一
AX1250S:悪環境でも高信頼でセキュアなネットワークを構築できる耐環境スイッチ
  • -10℃~50℃の広い動作温度範囲と防塵性に優れたファンレス構造を両立し、鉄道や道路などの空調が整っていない場所へも設定可能
  • 電磁波雑音によるメモリエラーを修正するECC機能を備え、工場や病院などノイズの影響が多い環境でも、高い通信品質を確保
  • AX1240S と同等の機能をサポート

構成例:中小規模構内ネットワーク

構成例:中小規模構内ネットワーク

フロアスイッチ

  • 100Mの端末やハブ、無線APを収容可能
  • 多彩な認証機能によりフロアのセキュリティを確保(トリプル認証、マルチステップ認証など)
  • うっかり接続ミスによるループ障害に自動対応(ループ検知機能)
  • 使わないときは自動で無駄な電力をカット(未使用ポート省電力、装置スリープ機能)
  • 無線APや監視カメラなどへのPoE給電も可能(PoE/PoE+対応モデルを用意)
  • 環境条件の厳しい工場/鉄道/道路などに最適な耐環境モデルを用意 [AX1250Sのみ]

機能紹介

セキュリティ

トリプル認証

  • 3つの認証方式(IEEE802.1X認証/Web認証/MAC認証)に対応し、さまざまなOSや端末が混在する環境でもユーザ認証が可能。

マルチステップ認証

  • 複数の認証方式を組み合わせることで、不正端末排除とユーザ認証を同時に実施。

高いWeb認証性能

  • 最大同時認証端末数(※)が多く、PC教室などの環境に最適。
    ※同時に接続要求があった場合、失敗しないで認証できる端末数

DHCP Snooping

  • DHCPサーバから払い出されたIPアドレス以外の通信を遮断し、不正な固定IPクライアントを排除。

検疫ソリューション

  • 認証・検疫サーバとの連携により、ポリシーに適合した端末のみを接続許可する検疫ソリューションを実現。

フィルタリング機能

  • L2/L3/L4のACL(アクセスコントロールリスト) により、不正トラフィックを排除。

VLAN機能

  • 多様なVLAN機能(ポートVLAN/Tag-VLAN/プロトコルVLAN/MAC VLAN)をサポート。

省電力・環境対応

無駄な電力をカットするダイナミック省電力

  • 使っていないポートを自動で省電力にする、未使用ポート省電力機能。
  • スケジュールに従ってスリープ状態をオン/オフする装置スリープ機能は、会議室や教室のスイッチに最適。
  • 夜間や休日など、ネットワークの使用量が低い時間帯に合わせたスケジュール運用も可能。

省電力設計

  • 省エネ法で定められたレイヤ2スイッチのエネルギー消費効率をクリア。
  • 低消費電力を志向したアーキテクチャ/回路設計や、省電力部品の使用などにより低消費電力を追及。

ファンレスモデルを用意

  • 執務室や会議室など、静音性が要求される場所にも設置可能。
  • ホコリの吸い込みが無く、物理的な可動部品も無いため故障発生要因を低減。

耐環境性能の強化 AX1250Sのみ

  • 厳しい設計や検査基準をクリアすることにより、装置の高い信頼性と可用性を確保。
  • 生産現場や物流センターなどの悪条件下でも、安定した運用操作を実現する徹底した耐環境設計。
  • ファンレスでありながら、-10℃~50℃の厳しい条件での動作保証。

PoE給電対応スイッチ

PoEによる電力線の排除 AX1240Sのみ

  • 24本のファーストイーサネットインタフェース(UTP)を収容する、フロア向けのPoEモデルをラインナップ。
  • 電源ケーブル不要でIP電話や無線APなどのPoEデバイスを収容、ケーブリングの煩わしさと配線コストを削減し、工事期間の短縮を実現。
  • 全ポートでのClass3[15.4W]の給電をサポート(最大24ポート)。さらにClass4[30.0W]の給電を行うことが可能なPoE+(IEEE802.3at)をサポート(最大12ポート)。

高信頼・高可用

リングプロトコル(※)

  • 最短1秒での高速切替が可能なアラクサラ独自のL2冗長プロトコルにより、リングトポロジのネットワークを実現。
  • 複数のリングを組み合わせたマルチリング構成により、柔軟なネットワークトポロジーをサポート。
    ※ トランジットノードのみサポート

高信頼化機能

  • リンクアグリゲーション、STP、GSRP Aware(Gigabit Switch Redundancy Protocol)、アッ プリンクリダンダント機能、UDLD、EtherOAMなどの機能により、回線や経路の信頼性を向上。

ループ障害の防止

  • うっかり接続ミスによるループ障害を自動的に防ぐ、ループ検知機能を装備。

ストーム発生時の被害を軽減

  • 万が一のストーム発生時には、ストームコントロール機能によりシステム全体のダウンを回避。

QoS機能

  • 重要パケットや遅延に弱い音声パケットの優先制御、ポートに一定の帯域を付与する帯域制御機能など、きめ細かなQoS制御が可能。

IPv6対応

IPv6マルチキャスト連携機能

  • IPv6マルチキャストパケット送出をコントロールするMLD Snooping対応。

運用管理・保守機能

AXシリーズで統一されたCLI

  • AXシリーズ共通のコマンドラインインターフェースをサポートし、運用管理・保守操作性の一本化を実現。

コマンドレス保守機能

  • スクリプト入りのSDカードを挿すだけで、ログの保存やファームウェアアップデートを自動で実行。

ネットワーク管理

  • GUIの管理ツールAX-Networker's Utilityをサポートし、運用性を向上。

ロングライフソリューション

長期安定稼動をサポート

  • 最長10年まで、トラブル解決支援や保守部品の提供を実現し、ネットワークの長期安定稼動をサポートするロングライフソリューションに対応。

製品一覧

AX1250S

環境条件の厳しい工場・鉄道・道路などで使用するために、耐熱性・防塵性を高めたスイッチです。ハイグレードな部品を採用し、動作条件を-10~50℃に拡大。
また、ファンレス化することで装置内に吸い込まれる埃・塵によるトラブルを低減しています。

AX1250S-24T2C
AX1250S-24T2C
インタ
フェース
x最大
ポート数
  • 100M (UTP) x 24
  • 1G (UTP) x 2*1
  • 1G (SFP) x 2*1
最大
スイッチング容量
  • 8.8G bps
最大
パケット処理性能
  • 6.5M pps
入力電源 AC100V・200V
外形寸法 445(W)×200(D)×43(H)mm(1U)
質量(最大搭載時) 2.8kg以下
最大消費電力 18W/21W*2
動作温度/湿度(動作許容範囲) -10~50℃*6/10~90%(非結露)
エネルギー消費効率*3 区分A 3.9W/(Gbit/s)
測定時のポート速度およびポート数 1Gbit/s:2
100Mbit/s:24
最大実効伝送速度*3 4.4Gbit/s
  • 耐環境
  • 省エネ
  • ファンレス

AX1240S

ファーストイーサネットによるフロアLANや、ワークグループLANを実現するスイッチです。

AX1240S-24T2C
AX1240S-24T2C
インタ
フェース
x最大
ポート数
  • 100M (UTP) x 24
  • 1G (UTP) x 2*1
  • 1G (SFP) x 2*1
最大
スイッチング容量
  • 8.8G bps
最大
パケット処理性能
  • 6.5M pps
入力電源 AC100V・200V
外形寸法 445(W)×200(D)×43(H)mm(1U)
質量(最大搭載時) 2.8kg以下
最大消費電力 18W/21W*2
動作温度/湿度(動作許容範囲) 0~45℃/10~90%(非結露)
エネルギー消費効率*3 区分A 3.7W/(Gbit/s)
測定時のポート速度およびポート数 1Gbit/s:2
100Mbit/s:24
最大実効伝送速度*3 4.4Gbit/s
  • 省エネ
  • ファンレス
AX1240S-24P2C
AX1240S-24P2C
インタ
フェース
x最大
ポート数
  • 100M (UTP) x 24
  • 1G (UTP) x 2*1
  • 1G (SFP) x 2*1
最大
スイッチング容量
  • 8.8G bps
最大
パケット処理性能
  • 6.5M pps
入力電源 AC100V・200V
外形寸法 445(W)×350(D)×43(H)mm(1U)
質量(最大搭載時) 5.8kg以下
最大消費電力 450W/453W*2
動作温度/湿度(動作許容範囲) 0~45℃/10~90%(非結露)
エネルギー消費効率*5 -
測定時のポート速度およびポート数*5 -
最大実効伝送速度*5 -
PoE最大供給電力 369.6W/装置
30.0W/ポート*4*5
  • PoE/PoE+*4
AX1240S-48T2C
AX1240S-48T2C
インタ
フェース
x最大
ポート数
  • 100M (UTP) x 48
  • 1G (UTP) x 2*1
  • 1G (SFP) x 2*1
最大
スイッチング容量
  • 13.6G bps
最大
パケット処理性能
  • 10.1M pps
入力電源 AC100V・200V
外形寸法 445(W)×250(D)×43(H)mm(1U)
質量(最大搭載時) 3.8kg以下
最大消費電力 30W/33W*2
動作温度/湿度(動作許容範囲) 0~45℃/10~90%(非結露)
エネルギー消費効率*3 区分A 4.1W/(Gbit/s)
測定時のポート速度およびポート数 1Gbit/s:2
100Mbit/s:48
最大実効伝送速度*3 6.8Gbit/s
  • 省エネ
  • *1 1000BASE-Xの2ポートと10/100/1000BASE-Tの2ポートは排他使用(同時使用不可)
  • *2 1000BASE-LH 2ポート使用時
  • *3 省エネ法で定める測定方法に基づく値
  • *4 受電装置の電力クラスがClass4(30.0W)の場合は、給電可能なポート数は最大で12ポート
  • *5 AX1240S-24P2Cは省エネ法の対象外
  • *6 装置起動時やSFP-BX1U/1D、SFP-BX4U/4D使用時は0℃~上限値までになります
  • ※ 省エネ法で義務付けられる表示事項ならびにその測定方法については、「グリーンIT:省エネ法への取り組み」を参照ください。

仕様(AX1250S)

AX1250S-24T2C
性能
最大スイッチング容量(Gbit/s) 8.8
最大パケット処理性能(Mpacket/s) 6.5
最大ポート数
1000BASE-SX/SX2/LX/BX/LH (SFP) 2 *1
10/100/1000BASE-T 2 *1
10BASE-T/100BASE-TX 24
レイヤ2機能
最大MACエントリ数 16K
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、プロトコルVLAN、MAC VLAN
スパニングツリープロトコル (STP) STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、PVST+、MSTP(IEEE 802.1s)、BPDUフィルタ、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル Autonomous Extensible Ring Protocol*2
その他 L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD、Ether OAM
ネットワーク機能
認証機能 トリプル認証(IEEE802.1X認証、Web認証、MAC認証)、マルチステップ認証、Web認証用ワンタイムパスワード(RSA SecurID) *3
セキュリティ機能 フィルタリング(L2/IPv4/L4)、DHCP Snooping、ポート間中継遮断
QoS フロー検出(L2/IPv4/L4)、マーキング(DSCP/ユーザ優先度)、優先制御(フローベース、ユーザ優先度マップ)、
廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、WRR、PQ+WRR、WFQ))、Diff-serv
高信頼化機能 リンクアグリゲーション(IEEE802.3ad)、アップリンク・リダンダント機能、GSRP aware
仮想化(ネットワーク・パーティション) -
その他 IPv4 DHCPサーバ、セキュアWake On LAN機能 *3
運用管理機能
ネットワーク管理 SNMPv1/v2c、MIBⅡ、RMON、LLDP、ポートミラーリング
運用・保守 CLI、OAN、コマンドレス保守機能(SDカードスクリプト)、RADIUS、SSH、syslog、ping、traceroute、telnet、ftp、NTP
省電力機能
スタティック省電力機能 ポート電力供給OFF
ダイナミック省電力機能 装置の電力制御(スケジュールスリープ)、ポート電力供給OFF(スケジューリング)、未使用ポート省電力 *4
冗長化 -
ファンレス対応 ファンレス
設備条件
入力電圧 AC100~120V/200~240V
最大入力電流(A) 0.18@AC100V
0.10@AC200V
最大消費電力(W) 18/21 *5
最大発熱量(kJ/h) 65/76 *5
PoE給電 -
外形寸法W×D×H(mm) (高さ[U]) 445x200x43(1U)
質量(Kg)(本体のみ) 2.8
省エネ法表示事項
*6
エネルギー消費効率 (W/(Gbit/s)) 区分A 3.9
最大実効伝送速度 (Gbit/s) 4.4
測定時のポート速度およびポート数 1Gbit/s 2
100Mbit/s 24
PoE最大供給電力 (W) -
環境条件
動作許容範囲温度 -10℃~50℃ *7
非動作時温度(非通電時) -10℃~50℃
保存および輸送時温度 -25℃~60℃
動作許容範囲湿度 10%~90%(結露しないこと)
非動作時湿度(非通電時) 8%~90%(結露しないこと)
保存および輸送時湿度 5%~100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん : 0.15mg/m3 以下
  • *1:1000BASE-X(SFP)の2ポートと10/100/1000BASE-Tの2ポートは排他使用(同時使用不可)
  • *2:トランジットのみサポート
  • *3:ソフトウェアオプション
  • *4:10/100/1000BASE-T(UTP)ポートでのみサポート
  • *5:1000BASE-LH 2ポート使用時
  • *6:省エネ法で定める測定方法に基づく値
  • *7:装置起動時やSFP-BX1U/1D,SFP-BX4U/4D使用時は、0℃~50℃までになります

仕様(AX1240S)

AX1240S-24T2C
AX1240S-48T2C
AX1240S-24P2C
性能
最大スイッチング容量(Gbit/s) 8.8 13.6 8.8
最大パケット処理性能(Mpacket/s) 6.5 10.1 6.5
最大ポート数
1000BASE-SX/SX2/LX/BX/LH (SFP) 2 *1 2 *1 2 *1
10/100/1000BASE-T 2 *1 2 *1 2 *1
10BASE-T/100BASE-TX 24 48 -
10BASE-T/100BASE-TX【PoE/PoE+】 - - 24 *2
レイヤ2機能
最大MACエントリ数 16K
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、プロトコルVLAN、MAC VLAN
スパニングツリープロトコル (STP) STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、PVST+、MSTP(IEEE 802.1s)、BPDUフィルタ、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル Autonomous Extensible Ring Protocol *3
その他 L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD、Ether OAM
ネットワーク機能
認証機能 トリプル認証(IEEE802.1X認証、Web認証、MAC認証)、マルチステップ認証、Web認証用ワンタイムパスワード(RSA SecurID) *4
セキュリティ機能 フィルタリング(L2/IPv4/L4)、DHCP Snooping、ポート間中継遮断
QoS フロー検出(L2/IPv4/L4)、マーキング(DSCP/ユーザ優先度)、優先制御(フローベース、ユーザ優先度マップ)、
廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、WRR、PQ+WRR、WFQ))、Diff-serv
高信頼化機能 リンクアグリゲーション(IEEE802.3ad)、アップリンク・リダンダント機能、GSRP aware
仮想化(ネットワーク・パーティション) -
その他 IPv4 DHCPサーバ、セキュアWake On LAN機能 *4
運用管理機能
ネットワーク管理 SNMPv1/v2c、MIBⅡ、RMON、LLDP、ポートミラーリング
運用・保守 CLI、OAN、コマンドレス保守機能(SDカードスクリプト)、RADIUS、SSH、syslog、ping、traceroute、telnet、ftp、NTP
省電力機能
スタティック省電力機能 ポート電力供給OFF
ダイナミック省電力機能 装置の電力制御(スケジュールスリープ)、ポート電力供給OFF(スケジューリング)、未使用ポート省電力 *5
冗長化 -
ファンレス対応 ファンレス 準ファンレス *6 -
設備条件
入力電圧 AC100~120V/200~240V
最大入力電流(A) 0.18@AC100V
0.10@AC200V
0.31@AC100V
0.17@AC200V
4.6@AC100V
2.4@AC200V
最大消費電力(W) 18/21 *7 30/33 *7 450/453 *7
最大発熱量(kJ/h) 65/76 *7 108/119 *7 1620/1631 *7
外形寸法W×D×H(mm) (高さ[U]) 445x200x43(1U) 445x250x43(1U) 445x350x43(1U)
質量(Kg)(本体のみ) 2.8 3.8 5.8
省エネ法表示事項
*8
エネルギー消費効率 (W/(Gbit/s)) 区分A 3.7 区分A 4.1 - *8
最大実効伝送速度 (Gbit/s) 4.4 6.8 - *8
測定時のポート速度およびポート数 1Gbit/s 2 2 - *8
100Mbit/s 24 48 - *8
PoE最大供給電力 (W) - - 369.6/装置、30.0/ポート *2, 9
環境条件
動作許容範囲温度 0℃~45℃
非動作時温度(非通電時) -10℃~50℃
保存および輸送時温度 -25℃~65℃
動作許容範囲湿度 10%~90%(結露しないこと)
非動作時湿度(非通電時) 8%~90%(結露しないこと)
保存および輸送時湿度 5%~100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん: 0.15mg/m3 以下
  • *1:1000BASE-X(SFP)の2ポートと10/100/1000BASE-Tの2ポートは排他使用(同時使用不可)
  • *2:受電装置の電力クラスがClass3(15.4W)の場合は、給電可能なポート数は最大で24ポート、Class4(30.0W)の場合は、最大で12ポート
  • *3:トランジットのみサポート
  • *4:ソフトウェアオプション
  • *5:10/100/1000BASE-T(UTP)ポートでのみサポート
  • *6:高温時のみファン回転(常温時は停止)
  • *7:1000BASE-LH 2ポート使用時
  • *8:省エネ法で定める測定方法に基づく値
  • *9:AX1240S-24P2CはPoE最大供給電力率が16を超えるため省エネ法(2009年)の適用外です

仕様(AX1230S)

AX1230Sの3モデル(AX1230S-24T2CA/AX1230S-48T2C/AX1230S-24P2CA)は2011年4月28日付で販売終了いたしました。

AX1230S-24T2CA
販売終了
AX1230S-48T2C
販売終了
AX1230S-24P2CA
販売終了
性能
最大スイッチング容量(Gbit/s) 8.8 13.6 8.8
最大パケット処理性能(Mpacket/s) 6.5 10.1 6.5
最大ポート数
1000BASE-SX/SX2/LX/BX/LH (SFP) 2 *1 2 *1 2 *1
10/100/1000BASE-T 2 *1 2 *1 2 *1
10BASE-T/100BASE-TX 24 48 -
10BASE-T/100BASE-TX 【PoE】 - - 24 *2
レイヤ2機能
最大MACエントリ数 8K
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、プロトコルVLAN、MAC VLAN
スパニングツリープロトコル (STP) STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、PVST+、MSTP(IEEE 802.1s)、BPDUフィルタ、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル -
その他 L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD
ネットワーク機能
認証機能 トリプル認証(IEEE802.1X認証、Web認証、MAC認証)
セキュリティ機能 フィルタリング(L2/IPv4/L4)、DHCP Snooping、ポート間中継遮断
QoS フロー検出(L2/IPv4/L4)、マーキング(DSCP/ユーザ優先度)、優先制御(フローベース、ユーザ優先度マップ)、
廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、WRR、PQ+WRR、WFQ))、Diff-serv
高信頼化機能 リンクアグリゲーション(IEEE802.3ad)、GSRP aware
仮想化(ネットワーク・パーティション) -
その他 IPv4 DHCPサーバ
運用管理機能
ネットワーク管理 SNMPv1/v2c、MIBⅡ、RMON、LLDP、ポートミラーリング
運用・保守 CLI、OAN、コマンドレス保守機能(SDカードスクリプト)、RADIUS、syslog、ping、traceroute、telnet、ftp、NTP
省電力機能
スタティック省電力機能 ポート電力供給OFF
ダイナミック省電力機能 -
冗長化 -
ファンレス対応 ファンレス 準ファンレス *3 -
設備条件
入力電圧 AC100~120V/200~240V
最大入力電流(A) 0.3@AC100V
0.2@AC200V
0.6@AC100V
0.3@AC200V
2.9@AC100V
1.5@AC200V
最大消費電力(W) 25/28 *4 50/53 *4 240/243 *4
最大発熱量(kJ/h) 90/101 *4 180/191 *4 864/875 *4
外形寸法W×D×H(mm) (高さ[U]) 445x200x43(1U) 445x250x43(1U) 445x350x43(1U)
質量(Kg)(本体のみ) 2.8 3.8 5.3
省エネ法表示事項
*5
エネルギー消費効率 (W/(Gbit/s)) 区分A 4.5 区分A 5.2 区分A 7.0
最大実効伝送速度 (Gbit/s) 4.4 6.8 4.4
測定時のポート速度およびポート数 1Gbit/s 2 2 2
100Mbit/s 24 48 24
PoE最大供給電力 (W) - - 169.4/装置、15.4/ポート *2
環境条件
動作許容範囲温度 0℃~40℃
非動作時温度(非通電時) -10℃~43℃
保存および輸送時温度 -25℃~60℃
動作許容範囲湿度 20%~80%(結露しないこと)
非動作時湿度(非通電時) 8%~90%(結露しないこと)
保存および輸送時湿度 5%~100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん: 0.15mg/m3 以下
  • *1:1000BASE-X(SFP)の2ポートと10/100/1000BASE-Tの2ポートは排他使用(同時使用不可)
  • *2:受電装置の電力クラスがClass0およびClass3(7~15.4W)の場合は、給電可能なポート数は最大で11ポート
  • *3:高温時のみファン回転(常温時は停止)
  • *4:1000BASE-LH 2ポート使用時
  • *5:省エネ法で定める測定方法に基づく値
ご質問・資料請求・⾒積依頼など
以下のフォームより
お気軽にお問い合わせください

お問い合わせ

ページトップへ戻る
