ネットワーク構成:小規模リング型ネットワーク

アラクサラネットワークスのネットワーク認証

概要

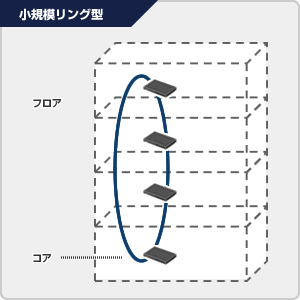

  • ビルなどの建屋内を接続するケース
  • 基本はシングルリングネットワークだが、高層ビルなどの場合は高層リング/中層リング/低層リングなどのようにマルチリング化する場合もある
  • 回線の冗長化はリングプロトコルで実施(切替時間は最短1秒)

詳細

  • コア
    • リングをL2ボックススイッチのみで構成することで、低コスト化を図る
    • L3ルーティングはリング外の装置で実施する
      (基本的にはコアに接続されたL3スイッチで実施)
    • コアのネットワークはSTPやGSRPなどで冗長化したり、FTスイッチ(1台で冗長)を用いることも可能
  • フロア
    • L2ボックス型スイッチなどでリングを構成
階層 ロケーション名 適用製品 タイプ 機能
コア マスタノード L2
  • ・リングプロトコル
フロア トランジットノード L2
  • ・リングプロトコル
1G~10Gリング
