- ネットワーク構成：大規模リング型ネットワーク

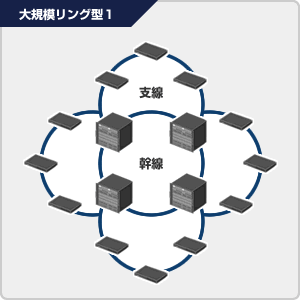

幹線シャーシ構成
概要
- 距離の離れた複数拠点を接続するケース
- シャーシ型スイッチのみで幹線を構成する、マルチリングネットワーク
- 回線の冗長化はリングプロトコルで実施
詳細
- 幹線リング
- フォールト・トレラント・スイッチ(FTスイッチ（1台で冗長）)でリングを構成することで、最短50ミリ秒での経路切替を実現
- ネットワーク・パーティション(ネットワークの仮想化)にも対応可能
- 支線リング
- 幹線リングとの非共用部分は、L2ボックス型スイッチなどでリングを構成
- 経路切替時間は最短1秒
| 階層 | ロケーション名 | 適用製品 | タイプ | 機能 |
|---|---|---|---|---|
| 幹線 | マスタノード | L3 |
|
|
| トランジットノード |
|
L3 | ||
| 幹線は10Gリングが理想 | ||||
| 支線 | マスタノード | 幹線リングの装置と共用 | - |
|
| トランジットノード | L2 | |||
| 支線は1G～10Gリング | ||||

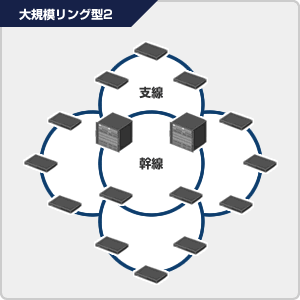

幹線ボックス構成
概要
- 距離の離れた複数拠点を接続するケース
- ボックス型スイッチ混在で幹線を構成する、マルチリングネットワーク
(幹線シャーシ構成に比べてコストを抑えることができる) - 回線の冗長化はリングプロトコルで実施
詳細
- 幹線リング
- ボックス型スイッチでリングを構成することで、最短1秒での経路切替を実現
- ネットワーク・パーティション(ネットワークの仮想化)にも対応可能
- 単純なリングで良い場合、マスターノードはAX2400Sを選択する。
ネットワーク・パーティションやFTスイッチ（1台で冗長）などの付加価値が必要な場合、それに応じて上位グレードのスイッチを選択する。
- 支線リング
- 幹線リングとの非共用部分は、L2ボックス型スイッチなどでリングを構成
- 経路切替時間は最短1秒
| 階層 | ロケーション名 | 適用製品 | タイプ | 機能 |
|---|---|---|---|---|
| 幹線 | マスタノード | L3 |
|
|
| L3 |
|
|||
| L2 |
|
|||
| トランジットノード | L2 |
|
||
| 幹線は10Gリングが理想 | ||||
| 支線 | マスタノード | 幹線リングの装置と共用 | - |
|
| トランジットノード | L2 | |||
| 支線は1G～10Gリング | ||||
