AX8600Rシリーズ
ネットワーク戦略の頂点に起つAXシリーズの最新鋭フラグシップ・モデル、100ギガビット イーサネット対応のハイエンドルータ。
- キャリア向けルータ
- 対外接続ルータ
- IPv6 Ready Logo
Phase2(Core)取得済
(Logo-ID-:02-C-001099)

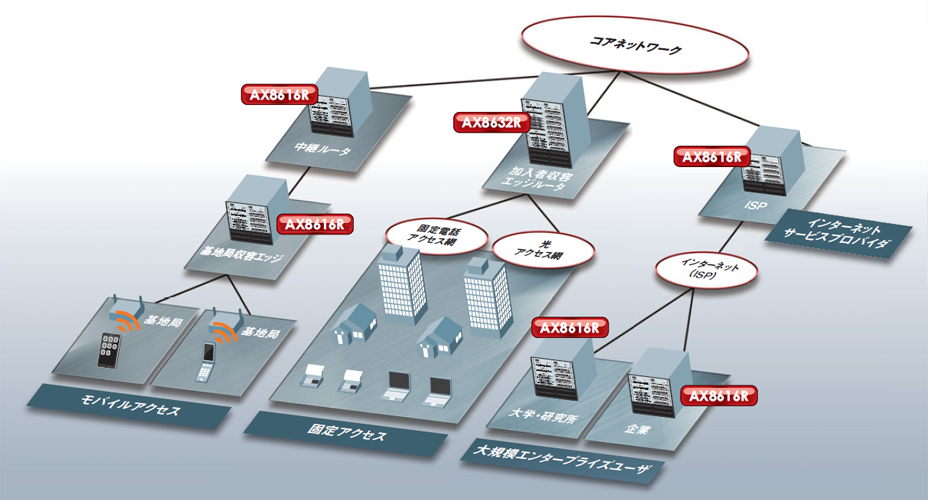

概要
キャリアやインターネットサービスプロバイダなど、通信事業者のネットワークを取り巻く環境の変化は、年々激しさを増してきています。
携帯端末の普及によるトラフィックの爆発的な増加をはじめ、差し迫る10G/100Gマイグレーション、省電力への対応など、ネットワークをめぐる深刻な課題は山積しています。
同時に、経営面からの投資効率の改善要求など、次世代ネットワークには高速・大容量化とTCO削減の両立が強く求められています。
AX8600Rシリーズは、このような課題を総合的に解決する先進の高速・大容量ネットワークインフラを実現します。
抜群の拡張性やスケーラビリティ、ユニークな省電力機能、効率的な管理機能など、経済的で安定した運用を長期にわたって提供、これからのネットワークインフラ構築には不可欠な、次の時代に対応できるポテンシャルを秘めています。
ハイパフォーマンス
インターネットのトラフィックが集中する通信事業者のネットワークでは、パフォーマンス不足が深刻な課題となっています。
最新のテクノロジーを結集したAX8600Rでは、100ギガビットイーサネット回線で帯域のボトルネックを解消、ストレスの無いネットワーク環境で次世代のエクスペリエンスを提供します。
投資の効率化
必要になった時に、必要な分だけリソースを拡張したいという投資最適化の要求は、ネットワークの世界でも急速に高まっています。
1Gから10G、10Gから100Gという帯域のアップグレードに対し、AX8600Rは効率的なマイグレーションプランを提案します。
変化に対応できる柔軟性
めまぐるしく変化する環境に対し、通信事業者は常に的確な対応が求められています。将来の新サービスやプロトコルへも柔軟に対応できるハイブリッドエンジンアーキテクチャは、利便性を向上させるだけでなく、通信事業者の運用ライフサイクル伸長にも寄与します。
壁紙のダウンロード
ファイル名 | 解像度 | ファイルサイズ | ダウンロード |
---|---|---|---|
wallpaper_AX8600R_1280x1024.jpg |
1280px x 1024px |
225 KB |
|
wallpaper_AX8600R_1024x768.jpg |
1024px x 768px |
152 KB |
機能紹介
高速大容量
100Gイーサネット対応
- 通信事業者やデータセンターで需要の高い、100Gイーサネットに対応。
- 最大32ポートの100Gインタフェースを収容可能。
拡張可能なスイッチング容量
- 10Tbps超のスイッチング容量へ拡張可能なアーキテクチャを採用。
- 今後実用化が予想される、400Gbpsや1000Gbps (1Tbps)の通信速度を持つ回線インタフェースにも対応可能。
高密度
業界トップクラスの10G高密度収容
- 16Uの筺体サイズで最大384本もの10Gイーサネット回線を収容可能。
- 24ポート/Uというポート密度により、ラックなど設置スペースの利用効率を大幅に改善。
安定した高機能パケット中継
大容量経路に対応したパケット中継機能
- 多数の通信事業者で実績のある、高信頼なルーティングソフトウェアを搭載。
- IPv4で180万以上、IPv6で90万以上もの経路情報を収容できるだけでなく、環境に応じた経路配分のカスタマイズが可能。
- スイッチモデル(AX8600S)の約2倍の収容条件を備えることで、通信事業者やサービスプロバイダ向けとして充分な性能・容量を確保。
- ポートVLANやタグVLANなど、レイヤ2の中継機能もサポート。
- マルチキャストの Non Stop Forwarding に対応。
- ノンストップルーティング機能により、キャリアグレードの高信頼な L3 ネットワークを提供。
安定した高機能ルーティング
ポリシーベースルーティング
- トラフィック毎に最適な経路を選択できる、ポリシーベースルーティングに対応(IPv4/IPv6)。
- 通信障害を検知し、自動的に経路切替を行うトラッキング機能をサポート。
- ネットワーク・パーティションとの併用も可能。
長期使用を可能にする優れた拡張性
将来に渡る設備マイグレーションを効率化
- 既存設備で使用されている1Gイーサネット回線と、今後の増設や大容量化のための10Gイーサネット回線など、異なるインタフェースを効率よく混載して収容可能なマイクロラインカード構造を採用。
- 1/4スロットサイズのネットワークインタフェースカード単位で増設が可能なため、混載による無駄が少なく、段階的な容量増設の際にも、設備投資効率が改善。
フォールト・トレラント・ネットワーク
止まらないネットワーク
- STPが不要なオールリンクアグリゲーションの冗長システムにより、システムの複雑さがもたらすトラブルを回避でき、ネットワークの安定性が大幅に向上。
フォールト・トレラント・アーキテクチャ
- 1台で2台分の機能を装備しているため、障害発生時でも動作の継続が可能。
- 装置の可用性を極限まで高めた交換機なみのアーキテクチャにより、最短50ミリ秒での切替が可能。
プロトコルアクセラレータ
- 従来ソフトウェア処理で行っていた冗長切り替え処理の一部をオフロードできる、プロトコルアクセラレータ(PA)というハードウェアを搭載。
- PAでリンクダウンを検出することで、リンクアグリゲーションの高速な切替が可能。
- PAで高速なBFDパケット送信を行うことで、BGP/OSPFの障害を高速に検知可能。
高信頼・高可用
リングプロトコル
- 最短1秒での高速切替が可能なアラクサラ独自のL2冗長プロトコルにより、リングトポロジのネットワークを実現。
- 複数のリングを組み合わせたマルチリング構成により、柔軟なネットワークトポロジーをサポート。
高信頼化機能
- リンクアグリゲーション、STP/VRRP、Graceful Restartなどの機能により、回線や経路の信頼性を向上。
- モジュールを冗長化することで、サービス無停止でのソフトウェアアップデートが可能。
ループ障害の防止
- うっかり接続ミスによるループ障害を自動的に防ぐ、ループ検知機能を装備。
QoS機能
- 重要パケットや遅延に弱い音声パケットの優先制御、ポートに一定の帯域を付与する帯域制御機能など、きめ細かなQoS制御が可能。
電源ホットスワップ対応
- 電源故障時の交換作業が無停止で可能な、ホットスワップ対応の内蔵冗長化電源をサポート。
ネットワーク・パーティション(仮想化)
シンプルで低コストなネットワーク仮想化
- VRF(Virtual Routing and Forwarding)機能とVLAN(Virtual LAN)機能により、ネットワークを論理的に分割。
- 複数のリングを組み合わせたマルチリング構成により、柔軟なネットワ安全で信頼性の高いセキュアな仮想ネットワーク(パーティション)を、低コストで構築可能。
仮想ルータ(VRF機能)
- 単一の装置内で、独立した複数のルーティングテーブルを管理することで、仮想ネットワークを構築。
セキュリティ
ポリシーベースミラーリング(PBM)
- 特定ユーザ/アプリのフローのみを抽出してミラーリングする PBM 機能をサポート。
- セキュリティ装置の帯域や性能を最適化することで、システム全体のコストを低減。
- ネットワークフォレンジックなど、大容量通信の環境に導入し難いセキュリティ装置に最適。
IPv6対応
高速なIPv6ルーティング
- IPv4ルーティングと同様、ハードウェアによる高速なIPv6ルーティングに対応。
- スタティック/RIPng/OSPFv3/BGP4+/マルチキャストのサポートで、多種多様なIPv6ネットワークが構築可能。
セキュリティ
フィルタリング機能
- L2/L3/L4のACL(アクセスコントロールリスト) により、不正トラフィックを排除。
運用管理・保守機能
AXシリーズで統一されたCLI
- AXシリーズ共通のコマンドラインインターフェースをサポートし、運用管理・保守操作性の一本化を実現。
運用支援スクリプト
- 日々の運用管理業務を効率化/省力化する、運用支援スクリプト機能。
- 装置にスクリプト言語(Pythonベース)の実行環境を搭載、 装置オペレーションのカスタマイズや自動化が可能。
- ログ出力や時刻を契機に、運用コマンドやコンフィグ投入を実行可能。
コンフィグテンプレート機能
- 定型コンフィグ操作を装置内でマクロ化可能。
省電力・環境対応
省電力設計
- 低消費電力を志向したアーキテクチャ/回路設計や、省電力部品の使用などにより低消費電力を追求。
- AX7800Rシリーズに比べて、10ギガビットラインカードの1ポートあたりの消費電力を半減。(10Gbps×6ポートNIFを2枚搭載したラインカードが消費する電力が、1ポート当たりで半減[設計値])
データセンタに最適なエアフロー設計
- データセンタの冷却設計に適合した、前面吸気・背面排気に対応。(全モデルで対応)
ロングライフソリューション
長期安定稼動をサポート
- 最長10年まで、トラブル解決支援や保守部品の提供を実現し、ネットワークの長期安定稼動をサポートするロングライフソリューションに対応。
製品一覧

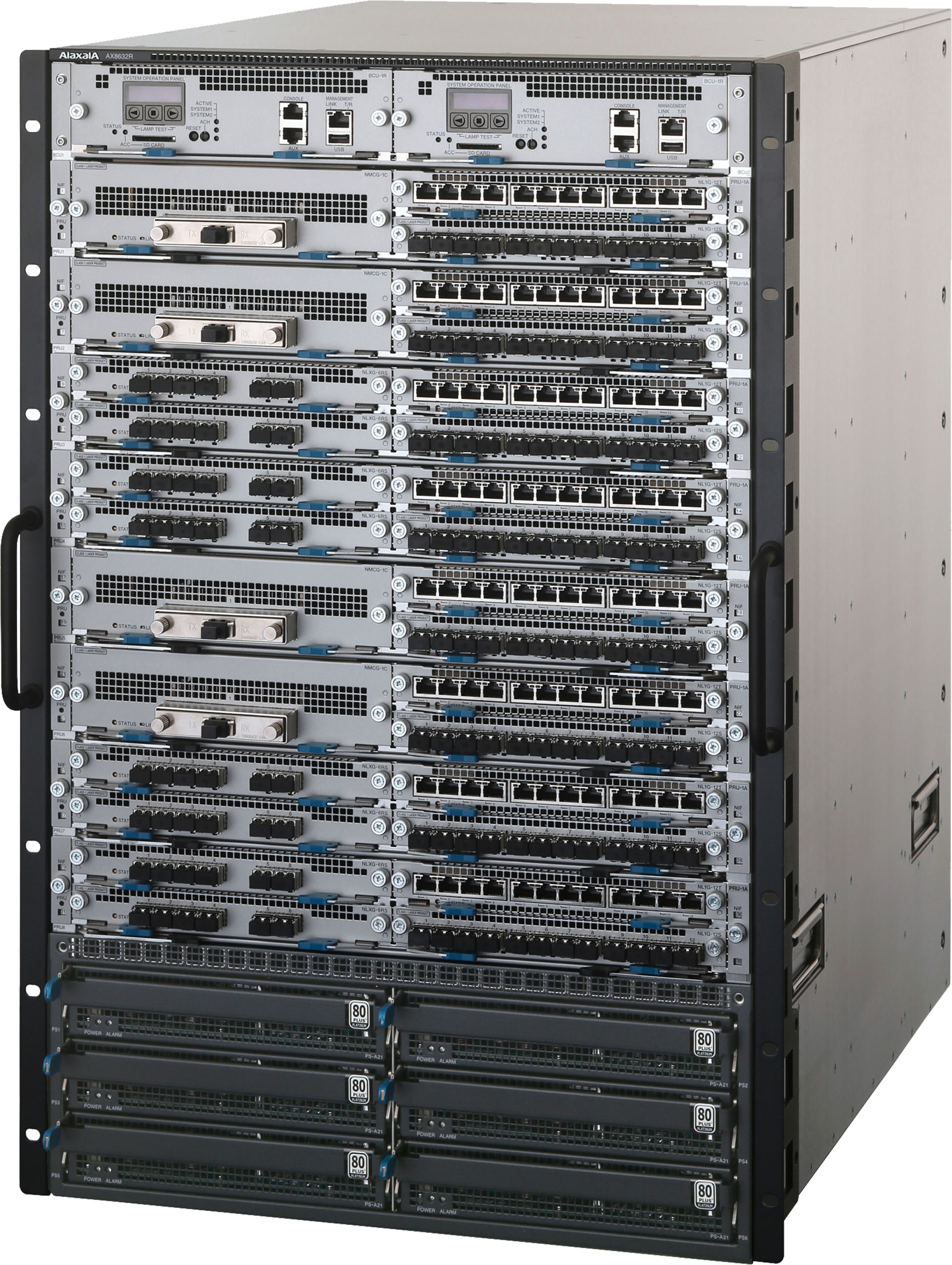

AX8600R
100G回線や大容量の経路数など、次世代ルータとして充分な性能・容量を提供します。さらに、将来にわたって拡張可能なハイブリッドエンジンアーキテクチャなど、次の時代に対応できる大きなポテンシャルを秘めています。
インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
電源タイプ | ホットスワップ電源タイプ |
---|---|
入力電源 | AC100V・200V/DC-48V |
外形寸法 | 443(W)×734(D)×709(H)mm(16U)(AC) 443(W)×763(D)×709(H)mm(16U)(DC) |
質量(最大搭載時) | 220kg以下 |
最大消費電力 | 11339W(AC、DC) |
動作温度/湿度(動作許容範囲) | 0~40℃/5~85%(非結露) |
- VRF
- フォールト・トレラント
- 電源冗長

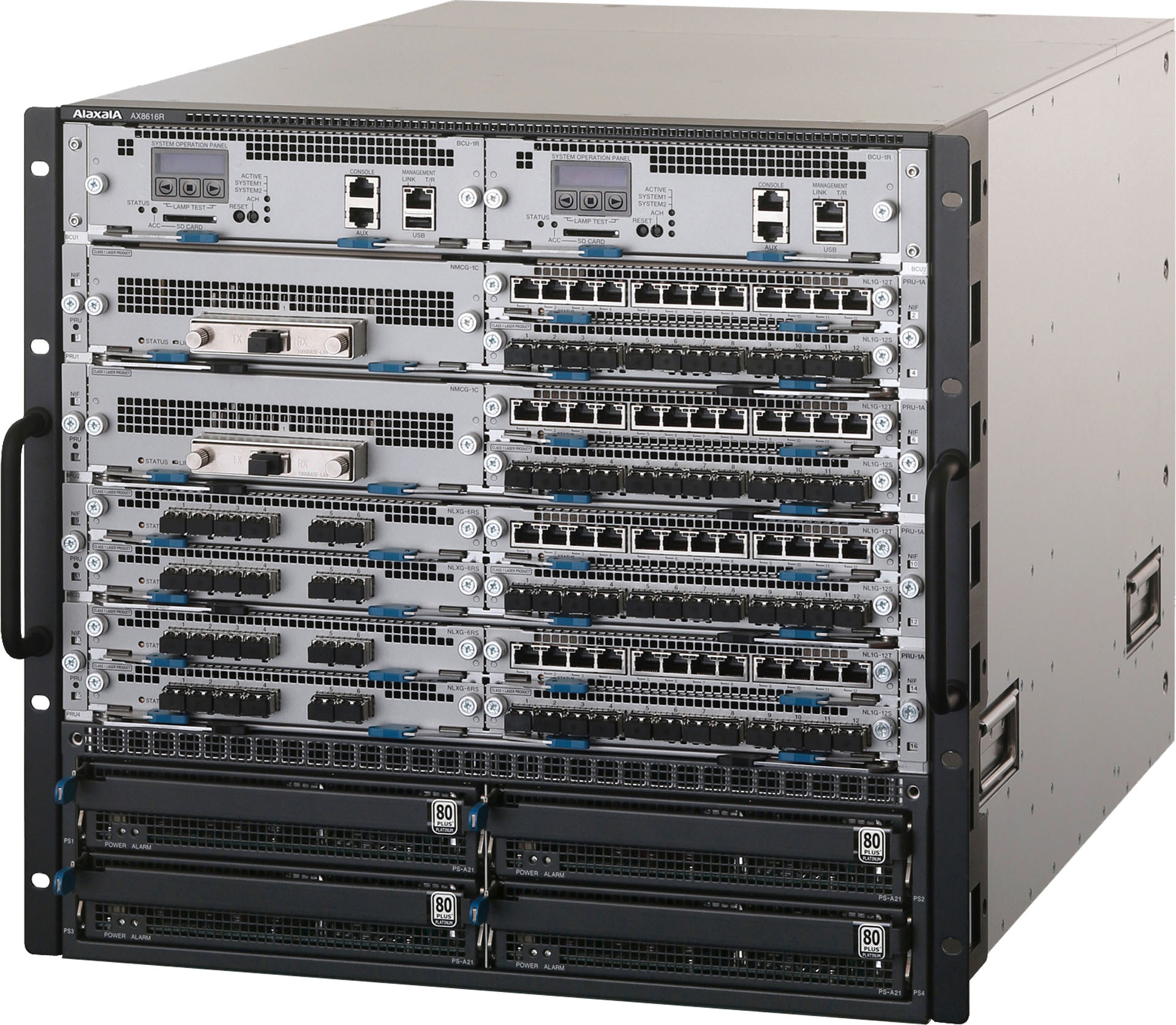

インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|
電源タイプ | ホットスワップ電源タイプ |
---|---|
入力電源 | AC100V・200V/DC-48V |
外形寸法 | 443(W)×734(D)×426(H)mm(10U)(AC) 443(W)×763(D)×426(H)mm(10U)(DC) |
質量(最大搭載時) | 135kg以下 |
最大消費電力 | 5918W(AC、DC) |
動作温度/湿度(動作許容範囲) | 0~40℃/5~85%(非結露) |
- VRF
- フォールト・トレラント
- 電源冗長

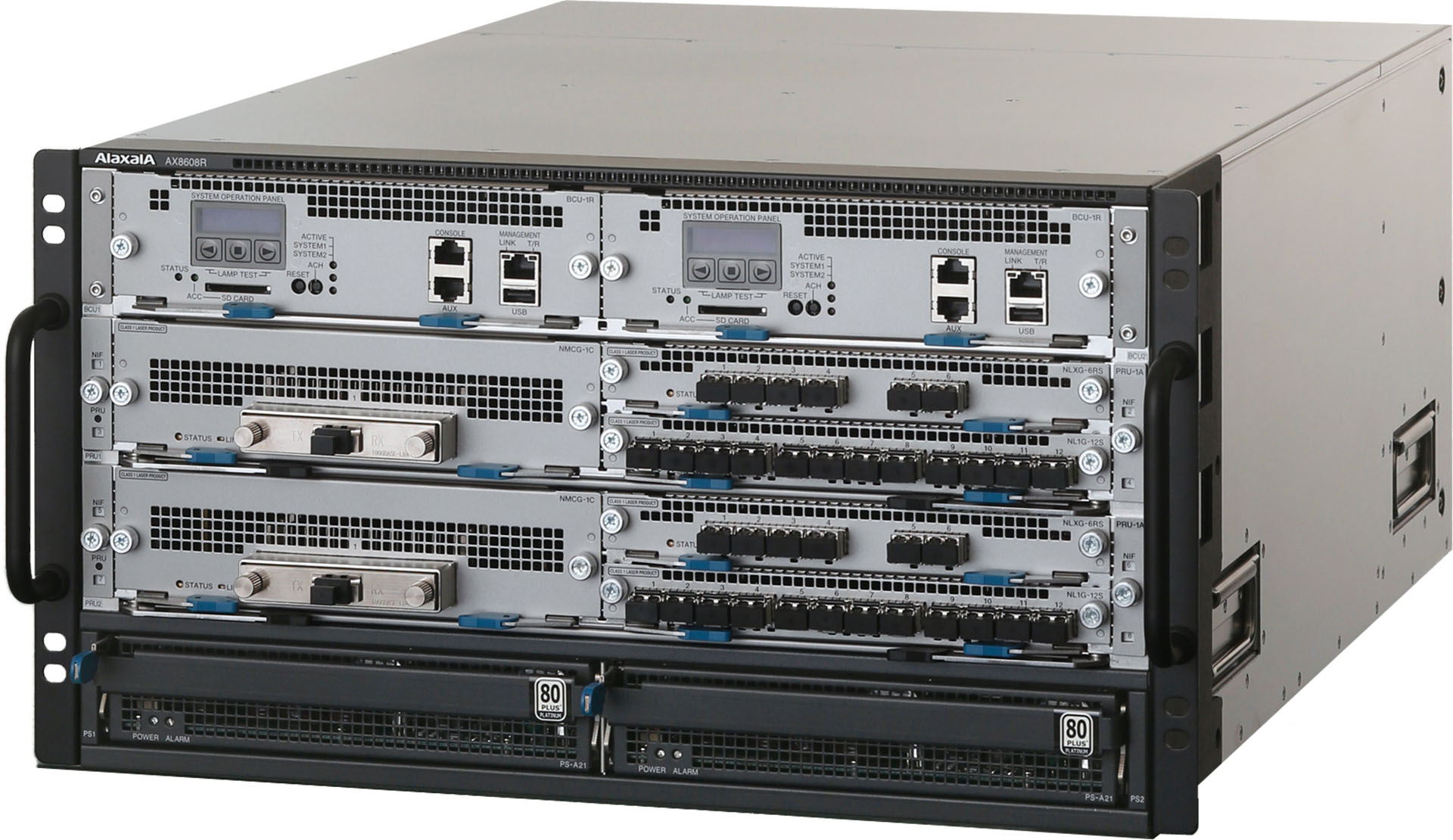

インタ
フェースx最大 ポート数
|
最大
スイッチング容量
|
最大
パケット処理性能
|

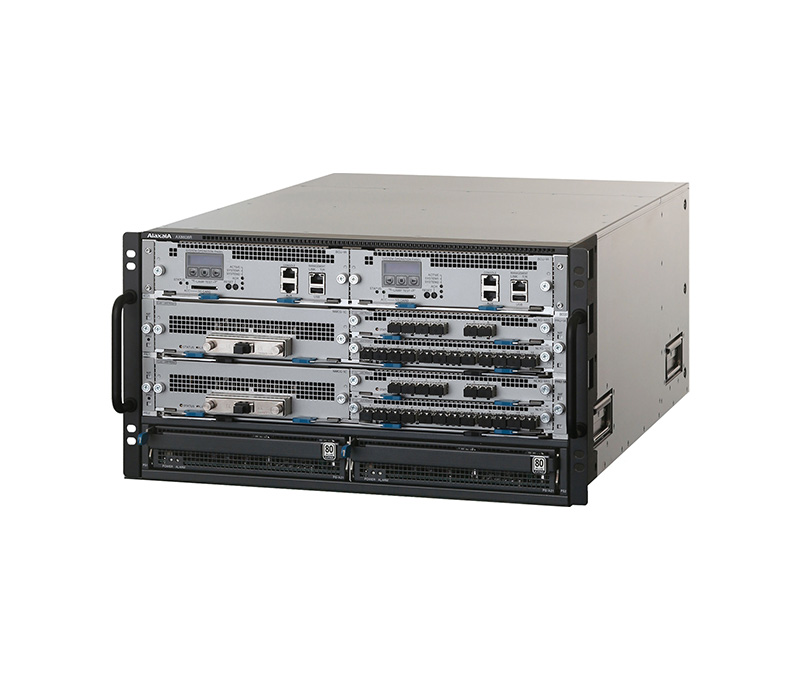

電源タイプ | ホットスワップ電源タイプ |
---|---|
入力電源 | AC100V・200V/DC-48V |
外形寸法 | 443(W)×734(D)×262(H)mm(6U)(AC) 443(W)×763(D)×262(H)mm(6U)(DC) |
質量(最大搭載時) | 80kg以下 |
最大消費電力 | 3102W(AC、DC) |
動作温度/湿度(動作許容範囲) | 0~40℃/5~85%(非結露) |
- VRF
- フォールト・トレラント
- 電源冗長
仕様
AX8608R |

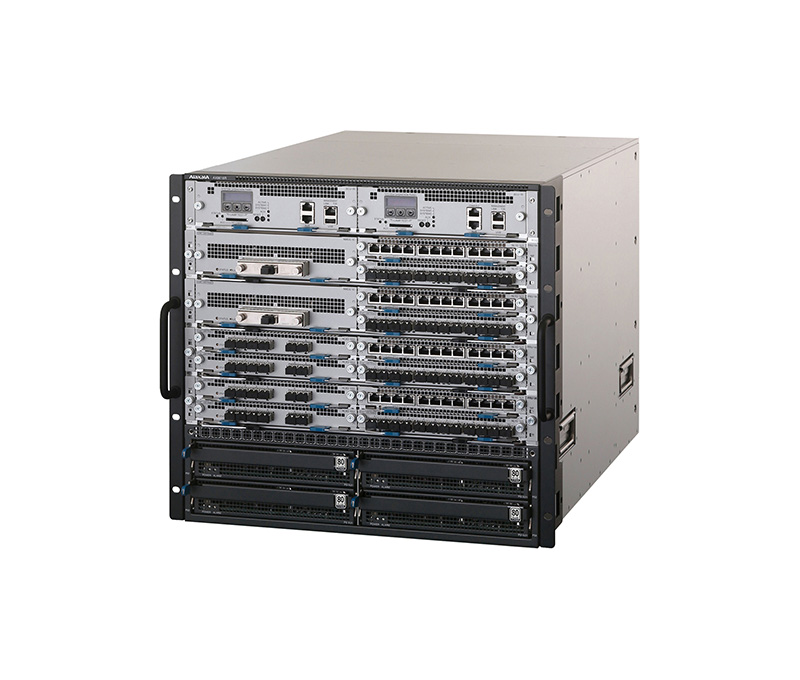

AX8616R |

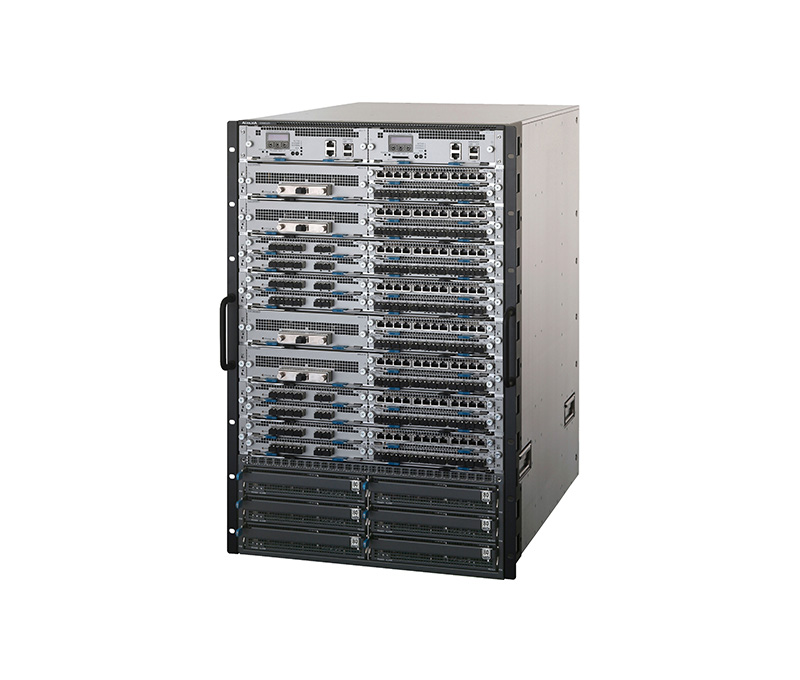

AX8632R |
|||
---|---|---|---|---|---|
性能 |
最大スイッチング容量(Tbit/s) | 1.6 | 3.2 | 6.4 | |
最大パケット処理性能(Mpacket/s) | 480 | 960 | 1920 | ||
PRUスロット転送性能(全二重)(Gbit/s) | 200 | 200 | 200 | ||
スロット |
基本制御機構(BCU) | 2 | 2 | 2 | |
スイッチファブリック機構(SFU) | 不要 | 4 | 4 | ||
パケットルーティング機構(PRU) | 2 | 4 | 8 | ||
ネットワークインタフェース機構(NIF)*1 | シングルフルサイズ | 4 | 8 | 16 | |
シングルハーフサイズ | 8 | 16 | 32 | ||
最大ポート数 |
100GBASE-LR4(CFP) | 4 | 8 | 16 | |
100GBASE-SR4/LR4/CW4/4WDM-40(QSFP28) | 8 | 16 | 32 | ||
40GBASE-R (QSFP+) | 32 | 64 | 128 | ||
10GBASE-SR/LR/ER (SFP+) | 96 | 192 | 384 | ||
1000BASE-SX/LX/BX/LH (SFP) | 96 | 192 | 384 | ||
10BASE-T/100BASE-TX/1000BASE-T (SFP) | 96 | 192 | 384 | ||
10BASE-T/100BASE-TX/1000BASE-T | 96 | 192 | 384 | ||
ルーティングプロトコル |
IPv4 | ユニキャスト | スタティック、RIP、RIP2、OSPF、BGP4、ポリシーベースルーティング | ||
マルチキャスト | PIM-SM、PIM-SSM、IGMPv2/v3 | ||||
IPv6 | ユニキャスト | スタティック、RIPng、OSPFv3、BGP4+、ポリシーベースルーティング | |||
マルチキャスト | PIM-SM、PIM-SSM、MLDv1/v2 | ||||
レイヤ2機能 |
最大MACエントリ数 | 240K | |||
VLAN | ポートVLAN、Tag-VLAN(IEEE 802.1Q)、Tag変換 | ||||
スパニングツリープロトコル (STP) | STP(IEEE802.1D)、RSTP(IEEE802.1w)、PVST+、MSTP(IEEE802.1s)、BPDUフィルタ、ルートガード、ループガード | ||||
マルチキャスト連携機能 | IGMPv1/v2/v3 snooping、MLDv1/v2 snooping | ||||
リングプロトコル | Autonomous Extensible Ring Protocol | ||||
その他 | L2ループ検知機能、ストームコントロール、IEEE802.3ah/UDLD、Ether OAM*3 | ||||
ネットワーク機能 |
セキュリティ機能 | フィルタリング(L2/IPv4/IPv6/L4)、サブインタフェース(Tag-VLAN連携)、ポリシーベースミラーリング | |||
QoS | フロー検出(L2/IPv4/IPv6/L4)、帯域監視(UPC(ポリサー))、マーキング(DSCP/ユーザ優先度)、優先制御(フローベース、DSCPマップ)、 廃棄制御、シェーピング(ポート帯域制御、スケジューリング(PQ、RR、4PQ+4WFQ、2PQ+4WFQ+2BEQ、4WFQ+4BEQ))、 Diff-serv、階層化シェーピング、自動シェーピング | ||||
高信頼化機能 | ロードバランス(IPv4/IPv6)、VRRP(IPv4/IPv6)、スタティックポーリング(IPv4/IPv6)、 リンクアグリゲーション(IEEE802.1AX)、高速経路切替機能、 ノンストップルーティング、Graceful Restart機能(BGP4、BGP4+、OSPF、OSPFv3)、マルチキャストNon Stop Forwarding機能、BFD | ||||
仮想化(ネットワーク・パーティション) | VRF (Virtual Routing and Forwarding)、VRF間中継 | ||||
その他 | IPv4 DHCPリレーエージェント、IPv6 DHCPリレーエージェント、L2-VPN(VLANトンネリング) | ||||
運用管理機能 |
ネットワーク管理 | SNMPv1/v2c/v3、MIBⅡ、IPv6 MIB、RMON、sFlow、LLDP、ポートミラーリング、フィルタ/QoSのフロー統計 | |||
運用・保守 | CLI、RADIUS、TACACS+、SSH、コンフィグレーション(コミット/ロールバック/テンプレート機能)、uRPF、ログ情報E-mail通知、 無停止ソフトウェア・アップデート、高機能スクリプト、syslog、ping、traceroute、telnet、ftp、tftp、NTP(IPv4)、SNTP(IPv4/IPv6)、DNS Resolver | ||||
運用・保守ポート | シリアル(コンソール、AUX)、マネージメントポート(IPv4/IPv6) | ||||
省電力機能 |
消費電力情報表示 | ||||
エアフロー | 前面吸気・背面排気 | ||||
冗長化 | BCU部、SFU部(AX8608R除く)、電源、PRUまたがりリンクアグリゲーション、NIFまたがりリンクアグリゲーション | ||||
設備条件 |
入力電圧(V) | AC100~120V/AC200~240V、DC-48V | |||
最大入力電流(電源ユニット当たり)(A) | 15×1系統@AC100V/16×1系統@AC200V 44×2系統@DC-40.5V/37×2系統@DC-48V |
||||
最大消費電力 (W) | 3,102 | 5,918 | 11,339 | ||
最大発熱量 (kJ/h)[暫定値] | 11,168 | 21,305 | 40,821 | ||
外形寸法W×D×H(mm)(高さ[U])*2 | AC: 443×734×262(6U) DC: 443×763×262(6U) |
AC: 443×734×426(10U) DC: 443×763×426(10U) |
AC: 443×734×709(16U) DC: 443×763×709(16U) |
||
質量(kg)(最大搭載時) | 80 | 135 | 220 | ||
環境条件 |
動作許容範囲温度 | 0℃~40℃(推奨値 23℃~28℃) | |||
非動作時温度(非通電時) | -10℃~43℃ | ||||
保存および輸送時温度 | -25℃~65℃ | ||||
動作許容範囲湿度 | 5%~85%(結露しないこと)(推奨値 45%~55%) | ||||
非動作時湿度(非通電時) | 5%~85%(結露しないこと) | ||||
保存および輸送時湿度 | 5%~95%(結露しないこと) | ||||
浮遊粉じん | 約10ミクロン以下の浮遊粉じん : 0.15mg/m3 |
- *1:スロット数は、それぞれ同一サイズのNIF を搭載した場合の数値
- *2:寸法の幅はラック取り付け金具の寸法は含みません。奥行きは装置本体、ファンユニットの取っ手、および電源入力機構の突起などの寸法を含みます。高さはゴム足の寸法は含みません。
- *3:イーサネットインタフェース、イーサネットサブインタフェース、ポートチャネルインタフェース、ポートチャネルサブインタフェースでのみサポート
