- ネットワーク構成：大規模スター型ネットワーク

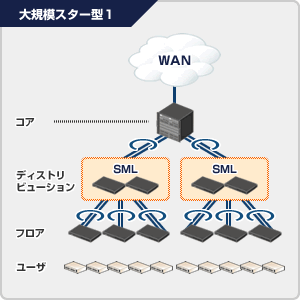

フォールト・トレラント構成
概要
- シャーシ型のコアスイッチを頂点にした3階層のネットワーク構成
- L3機能をコアスイッチに集約
- コアスイッチからフロアスイッチまで、オールリンクアグリゲーションで回線を冗長
詳細
- コアスイッチ
- フォールト・トレラント・スイッチ(FTスイッチ（1台で冗長）)を使用した、装置1台での冗長化
- ネットワーク・パーティション(ネットワークの仮想化)にも対応可能
- ディストリビューションスイッチ
- スプリットマルチリンク(SML)*を使用した、装置2台での冗長化
- *
- 装置またがりのリンクアグリゲーション機能のこと
- スプリットマルチリンク(SML)*を使用した、装置2台での冗長化
- フロアスイッチ
| 階層 | ロケーション名 | 適用製品 | タイプ | 機能 |
|---|---|---|---|---|
| 1 | コアスイッチ | L3 |
|
|
| 1G～10G回線×2 | ||||
| 2 | ディストリビューションスイッチ | L2 |
|
|
| 1G～10G回線×2 | ||||
| 3 | フロアスイッチ | L2 |
|
|
| 100M～1G回線×1 | ||||
| - | ユーザ収容スイッチ |
|
L2 | |

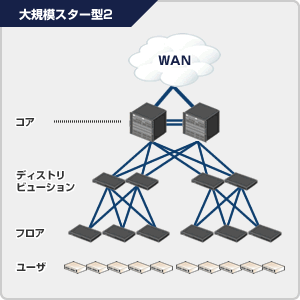

スタンダード構成
概要
- シャーシ型のコアスイッチを頂点にした3階層のネットワーク構成
- L3機能をコアスイッチとディストリビューションスイッチに分散
- 回線の冗長化はOSPFとGSRP/STPで実施
詳細
- コアスイッチ～ディストリビューションスイッチ
- OSPFを使用したL3経路の冗長化を実施
- ネットワーク・パーティション(ネットワークの仮想化)にも対応可能
- ディストリビューションスイッチ～フロアスイッチ
- GSRPまたは STP+VRRPを使用することで、ゲートウェイとL2経路の冗長化を実施
- ネットワーク・パーティション(ネットワークの仮想化)にも対応可能
- フロアスイッチ
| 階層 | ロケーション名 | 適用製品 | タイプ | 機能 |
|---|---|---|---|---|
| 1 | コアスイッチ | L3 |
|
|
| 1G～10G回線×2 | ||||
| 2 | ディストリビューションスイッチ | L3 |
|
|
| 1G～10G回線×2 | ||||
| 3 | フロアスイッチ | L2 |
|
|
| 100M～1G回線×1 | ||||
| - | ユーザ収容スイッチ |
|
L2 | |
