6.4　階層化シェーパの解説

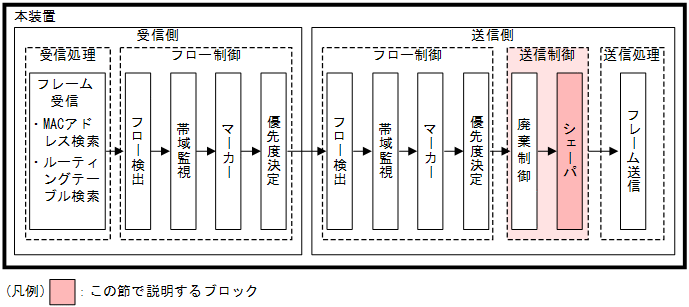

シェーパは，各キューからのフレームの出力順序，および各ポートの出力帯域を制御する機能です。この節で説明するシェーパの位置づけを次の図に示します。

図6-8　シェーパの位置づけ

階層化シェーパとは，次の二つの制御を同時に行う機能です。

• インタフェースから出力するトラフィックを絞りながら，そのトラフィックをユーザごとに帯域制御をする。
• 音声やデータなどのユーザパケットに応じた優先制御をする。

これによって，ユーザごとの帯域を守りながら，音声パケットなどを通常パケットよりも優先的に送信して，低い遅延率を実現できます。

階層化シェーパは，レガシーシェーパのディストリビューション送信キュー，ポート送信キューに加えて，多数のユーザキューを備えています。ポート送信キューは，レガシーシェーパと異なり，NIFごとに一つのキュー制御となります。ユーザキューは複数のユーザキューをまとめたユーザという制御単位のキュー制御となります。

階層化シェーパは，トラフィックに適した帯域制御方式をシェーパモードで決定し，次に示す三つの機能で実現します。

• ユーザのユーザキューごとのフレームの送信順を制御するスケジューリング
• ユーザから送信されるフレーム量を制御するユーザ帯域制御
• 1ポートのすべてのユーザから送信されるフレーム量を制御するポート帯域制御

階層化シェーパを使用できるNIF種別については，「6.10　NIF種別と送信制御機能との対応」を参照してください。また，階層化シェーパにはこれらの機能を簡単に設定するためのシェーパ自動設定機能があります。

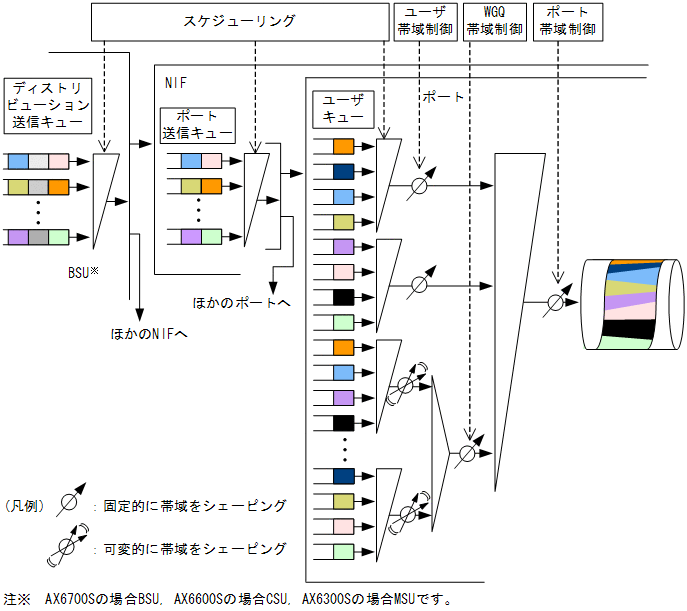

階層化シェーパの概念を次の図に示します。

図6-9　階層化シェーパの概念

＜この節の構成＞

6.4.1　シェーパモード

6.4.2　階層化シェーパのスケジューリング

6.4.3　階層化シェーパの帯域制御

6.4.4　シェーパ自動設定機能

6.4.5　デフォルトユーザ優先度書き換え

6.4.6　階層化シェーパ使用時の注意事項
