6.4.3　階層化シェーパの帯域制御

階層化シェーパには，ユーザ帯域制御，WGQ帯域制御，およびポート帯域制御があります。

＜この項の構成＞

(1)　ユーザ帯域制御

(2)　WGQ帯域制御

(3)　ポート帯域制御

(1)　ユーザ帯域制御

ユーザ帯域制御は，ユーザ内のすべてのユーザキューの送信帯域をシェーピングする機能です。ユーザ帯域制御の方式は，ユーザ種別や該当ユーザの所属しているNIFのシェーパモードによって異なります。ユーザの種別，ユーザ帯域制御の設定条件，およびユーザ帯域制御値の仕様を次の表に示します。

表6-15　ユーザの種別

ユーザ種別	回線当たりの ユーザ数	内容
LLRLQ1※1	1	帯域の割り当て，出力優先度共にポート内で最優先のユーザ。
LLRLQ2	1	LLRLQ1の次に優先度の高いユーザ。
ユーザ※1※2	最大1023	通常のユーザ。ユーザ間の帯域分配，出力優先度はシェーパモードによって異なります。
デフォルトユーザ	1	フロー検出条件で検出されないフレームおよび優先度によるユーザキューの指定をしていないフレームがキューイングされるユーザ。

注※1

LLRLQ1またはユーザID1のユーザには，本装置が自発的に送信するフレームがキューイングされます。

注※2

装置種別で最大値が異なります。詳細は，マニュアル「コンフィグレーションガイド Vol.1　3.2 AX6700Sの収容条件【AX6700S】」，「コンフィグレーションガイド Vol.1　3.4 AX6600Sの収容条件【AX6600S】」または「コンフィグレーションガイド Vol.1　3.6 AX6300Sの収容条件【AX6300S】」のフィルタ・QoSの階層化シェーパを参照してください。

表6-16　ユーザ帯域制御の設定条件

シェーパモード	ユーザ種別	帯域制御パラメータの設定条件
RGQ	ユーザ， デフォルトユーザ	最大帯域≦ポート帯域 最低帯域≦最大帯域 該当ポートの全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域
LLRLQオプション付きRGQ	LLRLQ1， LLRLQ2	LLRLQ1，LLRLQ2の最大帯域と全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域
	ユーザ， デフォルトユーザ	最大帯域≦ポート帯域 最低帯域≦最大帯域 LLRLQ1，LLRLQ2の最大帯域と全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域
WGQ	ユーザ， デフォルトユーザ	なし
LLRLQオプション付きWGQ	LLRLQ1， LLRLQ2	LLRLQ1，LLRLQ2の最大帯域の合計≦ポート帯域
	ユーザ， デフォルトユーザ	なし
LLPQ （LLPQ1，LLPQ2，LLPQ4）	ユーザ， デフォルトユーザ	最大帯域≦ポート帯域 最低帯域≦最大帯域 LLPQ帯域≦最大帯域 該当ポートの全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域
LLRLQオプション付きLLPQ （LLPQ1，LLPQ2，LLPQ4）	LLRLQ1， LLRLQ2	LLRLQ1，LLRLQ2の最大帯域と全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域
	ユーザ， デフォルトユーザ	最大帯域≦ポート帯域 最低帯域≦最大帯域 LLPQ帯域≦最大帯域 LLRLQ1，LLRLQ2の最大帯域と全ユーザ，デフォルトユーザの最低帯域の合計≦ポート帯域

表6-17　ユーザ帯域制御値の仕様

帯域制御パラメータ	帯域制御値
最大帯域	64kbit/s〜1000Mbit/s
最低帯域	64kbit/s〜1000Mbit/s
LLPQ帯域	64kbit/s〜1000Mbit/s
重み	1〜50※

注※　WGQのユーザに指定する場合，1〜10になります。

各ユーザは，ポートごとにユニークなユーザIDを持っています。このユーザIDと出力優先度によって，サービス（フロー）に適したユーザ帯域制御とスケジューリングを行っているユーザのユーザキューが特定できます。ユーザIDは，NIF種別，シェーパモード，およびキュー数によって使用できる値が異なります。NIFごとに指定できるユーザIDの範囲を次の表に示します。

表6-18　NK1GS-8Mでシェーパモードごとに指定できるユーザIDの範囲

シェーパモード	キュー数	ユーザIDの指定範囲※
RGQ，WGQ	8	1〜511
	4	1〜1023
LLPQ1，LLPQ2	8	1〜255
	4	1〜511
LLPQ4	8	1〜255

注※

ユーザID 0はデフォルトユーザが使用します。LLRLQオプション使用時はユーザID 1はLLRLQ1，ユーザID 2はLLRLQ2が使用するため，指定できません。

表6-19　NH1GS-6Mでシェーパモードごとに指定できるユーザIDの範囲

シェーパモード	キュー数	ユーザIDの指定範囲※
RGQ	8	1〜255
	4	1〜511

注※

ユーザID 0はデフォルトユーザが使用します。

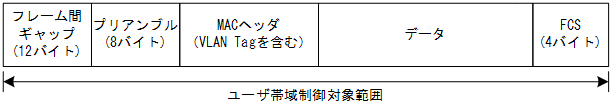

ユーザ帯域制御の対象となるフレームの範囲は，フレーム間ギャップからFCSまでです。ユーザ帯域制御の対象範囲を次の図に示します。

図6-16　ユーザ帯域制御の対象範囲

(2)　WGQ帯域制御

シェーパモードにLLRLQオプション付きWGQを使用した場合，すべてのWGQのユーザに対してWGQ帯域制御を設定できます。WGQ帯域制御を設定した場合，WGQ帯域制御値を上限として，WGQのユーザにはLLRLQ1およびLLRLQ2の送信帯域を引いた帯域が各ユーザの重みに基づいて割り当てられます。帯域制御値を決めることで，LLRLQ1およびLLRLQ2が帯域を使用していないときにWGQのユーザがポート帯域まで無制限に使えないようにできるため，最優先ユーザと通常ユーザを差別化できます。

WGQ帯域制御はNIF種別で設定可否が異なります。NIF種別との対応については，「6.10.2　階層化シェーパ機能サポートNIF」を参照してください。

WGQ帯域制御値の仕様を次の表に示します。

表6-20　WGQ帯域制御値の仕様

帯域制御パラメータ	帯域制御値
最大帯域	64kbit/s〜1000Mbit/s

また，WGQ帯域制御の対象となるフレームの範囲は，ユーザ帯域制御と同じです。

(3)　ポート帯域制御

ポート帯域制御は，ユーザ帯域制御を実施したあとに該当ポートに指定した送信帯域にシェーピングする機能です。この制御を使用して，広域イーサネットサービスへ接続できます。

例えば，ポート帯域が1Gbit/sでISPとの契約帯域が400Mbit/sの場合，ポート帯域制御機能を使用してあらかじめ帯域を400Mbit/s以下に抑えてフレームを送信することができます。

回線種別に対するポート帯域制御の帯域範囲と設定単位を次の表に示します。

表6-21　ポート帯域制御の仕様

回線速度 （オートネゴシエーション結果も含む）	設定範囲	刻み値
1000Mbit/s	1M〜1000Mbit/s	1Mbit/s
	64k〜1000000kbit/s	1Kbit/s
100Mbit/s※	1M〜100Mbit/s	1Mbit/s
	64k〜100000kbit/s	1Kbit/s
10Mbit/s※	1M〜10Mbit/s	1Mbit/s
	64k〜10000kbit/s	1Kbit/s

注※　全二重モードの場合だけポート帯域制御が動作します。

また，ポート帯域制御の対象となるフレームの範囲は，ユーザ帯域制御と同じです。
