7.5.2　アップリンクブロック

＜この項の構成＞
(1)　概要
(2)　アップリンクブロック機能使用時の注意事項

(1)　概要

アップリンクブロック機能は，VLAN内のポートを「冗長構成を接続するアップリンク」と「その他の端末接続ポート」に分け，冗長構成を接続するアップリンク間での中継を抑止する機能です。

本装置が冗長構成の下流に接続している場合に，ネットワーク構築中の一時的なループや冗長プロトコルの不具合によるループが発生した場合にフレームループを回避したい場合に適用できます。

アップリンクVLAN機能が端末接続ポート間の中継を抑止するのに対し，アップリンクブロック機能はアップリンク間の中継を抑止します。適用例を次の図に示します。

この適用例は，GSRP機能と合わせて使用する例を示します。GSRPawareで上位のGSRPスイッチ間のレイヤ2中継を抑止することによってループ回避を実現します。

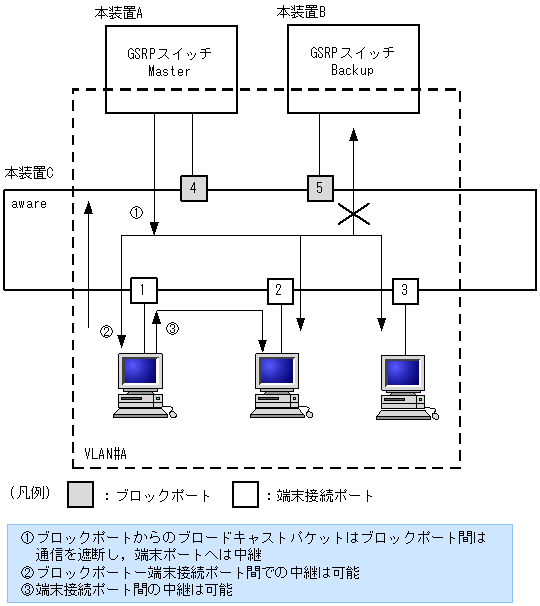

図7-8　アップリンクブロックの適用例

[図データ]

(2)　アップリンクブロック機能使用時の注意事項

(a)　FDBエントリ消費量について

アップリンクブロック機能では，MAC学習で一つのMACアドレスにつき複数のFDBエントリを消費するケースがあります。詳細は「6.2.6　注意事項　(1)　MACアドレス学習のFDB消費量」を参照してください。
