7.5.1　アップリンクVLAN

＜この項の構成＞

(1)　概要

(2)　アップリンクVLAN機能のモード

(3)　アップリンクVLAN機能使用時の注意事項

(1)　概要

アップリンクVLAN機能とは， VLAN内で，端末を接続するポート（端末接続ポート）間での通信（レイヤ2中継）を遮断する機能です。通信を遮断する端末接続ポートと，そうでないポート（アップリンクポート）を明示的に定義します。

アップリンクポート間，およびアップリンクポートと端末接続ポート間でだけ通信を行い，端末接続ポート間ではフレームの中継を行いません。端末同士の直接通信を遮断して，セキュリティを確保したい場合などに適用できます。適用例を次の図に示します。

この適用例は，VLAN内でアップリンクポートには共用サーバなどを接続し，端末接続ポートには端末を接続します。これによって，端末間での通信を遮断し端末と共用サーバ間でだけ通信を可能にします。

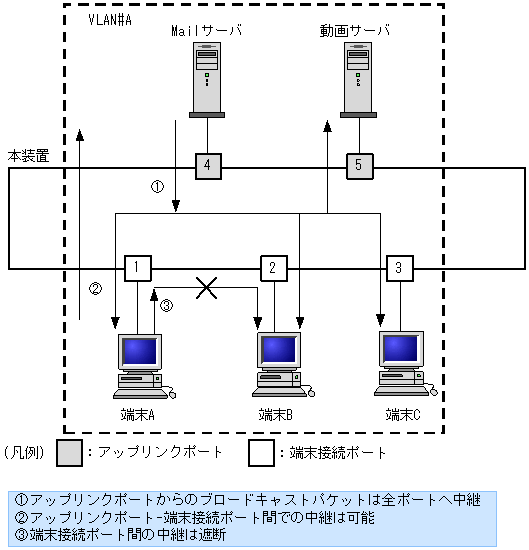

図7-7　アップリンクVLANの適用例

(2)　アップリンクVLAN機能のモード

アップリンクVLANはlooseモードとstrictモードの二つのモードがあります。

• looseモード
  端末接続ポート間で，ブロードキャスト，マルチキャスト，未学習のユニキャストの中継を遮断します。学習済みのユニキャストは遮断せず中継します。

• strictモード
  端末接続ポート間で，すべての通信を遮断します。looseモードで中継するユニキャストについてもすべて遮断します。


(3)　アップリンクVLAN機能使用時の注意事項

(a)　FDBエントリ消費量について

アップリンクVLAN機能では，MAC学習で一つのMACアドレスにつき複数のFDBエントリを消費するケースがあります。詳細は「6.2.6　注意事項 (1)　MACアドレス学習のFDB消費量」を参照してください。

(b)　スパニングツリーを同時に使用するときの注意事項

端末接続ポートでスパニングツリーを運用するとトポロジーによって通信不可となる場合があります。
