show interfaces(ATM)

[機能]

ATMのNIF情報,Lineのdetail情報およびVCのsummary情報を表示します。

[入力形式]

show interfaces atm [<NIF No.>/<Line No.>]
show interfaces {nif <NIF No.> line [<Line No.>] | <Line Name>}

[パラメータ]

atm
ATMで定義された全Lineのdetail(詳細)情報およびVCのsummary情報を表示します。本パラメータを指定し,<NIF No.>/<Line No.>パラメータを省略した場合,NIF情報は表示されません。

nif <NIF No.>または<NIF No.>
NIF番号を指定します。指定できるNIF番号の値の範囲は「1.3 本書の記述について (3) [パラメータ]」を参照してください。(省略時は全NIF状態表示)

line <Line No.>または<Line No.>
Line番号を指定します。指定できるLine番号の値の範囲は「1.3 本書の記述について (3) [パラメータ]」を参照してください。(省略時は指定NIF配下の全Line状態表示)

<Line Name>
構成定義で指定したLine名称を指定します。表示はLine指定した場合と同じです。

[使用者レベル]

一般ユーザ

[実行例]

NIF情報,Lineのdetail情報およびVCのsummary情報を表示します。

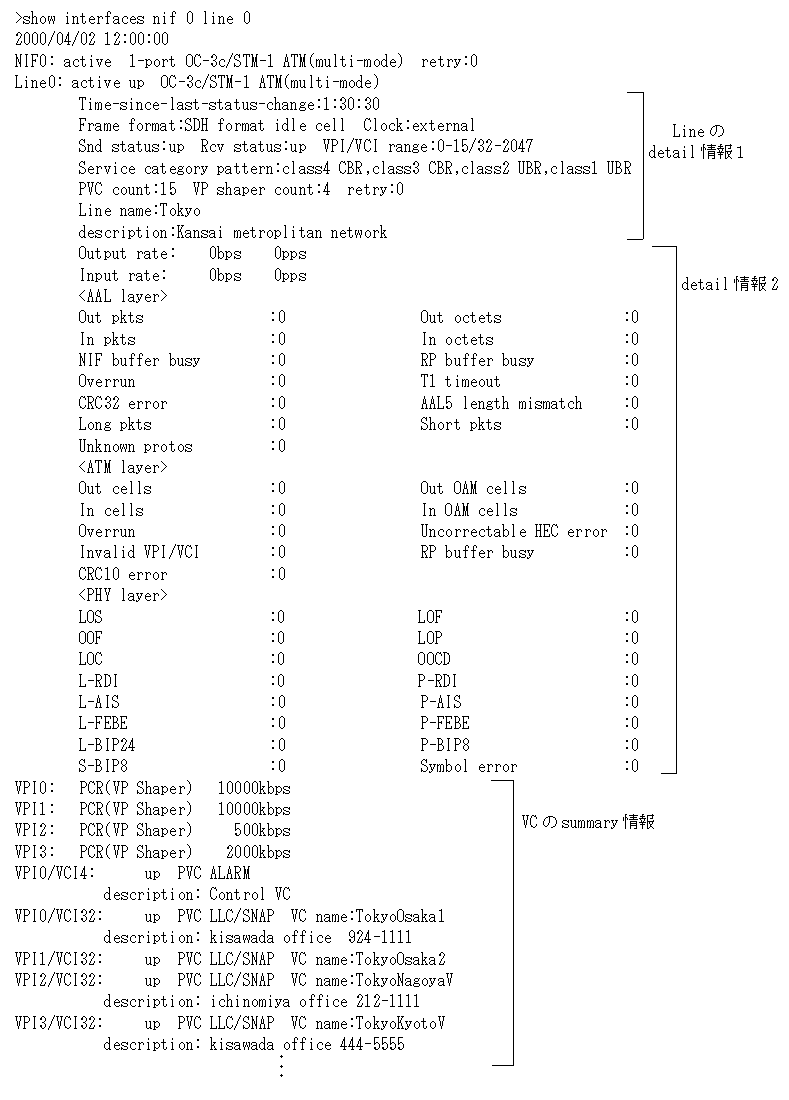

図23-1 ATM Line指定コマンド実行結果画面

[図データ]

[表示説明]

Lineのdetail情報1の各表示項目の説明を「表23-1 ATM Lineのdetail情報表示1」に示します。

以下のNIF情報表示およびLineのsummary情報と共通の項目については「show nif(ATM)」を参照してください。

NIF<NIF No.>:<NIF状態> <NIF種別> retry:<Count>
Line<Line No.>:<Line状態> <Line種別> <Line補足説明>

なお,回線種別指定(ethernetパラメータ)を実行した場合は,NIF情報は表示されず,以下のような表示となります。

<Line Name>: NIF<NIF No.>/Line<Line No.>

表23-1 ATM Lineのdetail情報表示1

表示項目 表示内容
詳細情報 意味
Time-since-last-status-change 状態が変化してからの経過時間を表示。
hh:mm:ss(24時間以内の場合:hh=時,mm=分,ss=秒)
dd.hh:mm:ss(24時間を超えた場合:dd=日数,hh=時,mm=分,ss=秒)
Over 100 days(100日以上経過している場合)
Frame format SDH format idle cell
SDH format unassigned cell
SONET format unassigned cell
OC-3c/STM-1 ATMの場合,物理レイヤのフレームフォーマットと空きセル種別
--- 25Mbps ATMの場合,該当設定値無し
Clock externalindependent クロック種別(25Mbps ATMの場合は,常にindependentを表示)
Snd status:<送信側の状態> 送信側の状態
<送信側の状態> up 正常動作中
L-RDI Line Remote Defect Indication(L-FERF)送信中
P-RDI Path Remote Defect Indication(P-FERF)送信中
--- 未確定(Line close中など)
Rcv status:<受信側の状態> 受信側の状態
<受信側の状態> up 正常動作中
LOS Loss Of Signal検出
LOF Loss Of Frame検出
OOF Out Of Frame検出
LOP Loss Of Pointer検出
LOC Loss Of Cell Delineation(LCD)検出
OOCD Out Of Cell Delineation検出
P-AIS Path Alarm Indication Signal検出
L-AIS Line Alarm Indication Signal検出
P-RDI Path Remote Defect Indication検出
L-RDI Line Remote Defect Indication検出
--- 未確定(Line close中など)
VPI/VCI range 0-15/32-2047
0-31/32-1023
0-63/32-511
0-127/32-255
VPI/VCI範囲
Service category pattern:<優先キューへのサービスカテゴリーの割当て> 優先キューへのサービスカテゴリーの割当て(構成定義で選択した割当てパターン)
<優先キューへのサービスカテゴリーの割当て> class 4 CBR,class 3 CBR,class 2 ABR,class 1 UBR
class 4 CBR,class 3 CBR,class 2 UBR,class 1 UBR
class 4 CBR,class 3 ABR,class 2 UBR,class 1 UBR
class 4 ABR,class 3 ABR,class 2 UBR,class 1 UBR
class 4 UBR,class 3 UBR,class 2 UBR,class 1 UBR
<優先キューへのサービスカテゴリーの割当て> class 4 CBR,class 3 CBR,class 2 UBR,VBR
class 4 CBR,class 3 ABR,class 2 UBR,VBR
class 4 CBR,class 3 UBR,class 2 UBR,VBR
class 4 ABR,class 3 UBR,class 2 UBR,VBR
class 4 CBR,class 3 CBR,class 2 UBR,VBR,exclusive
class 4 CBR,class 3 ABR,class 2 UBR,VBR,exclusive
class 4 CBR,class 3 UBR,class 2 UBR,VBR,exclusive
class 4 ABR,class 3 UBR,class 2 UBR,VBR,exclusive
CBR
GFR(CLP_priority)
UBR(*1)
GFR2S,GFR2M
PVC count 0〜2048 PVC数
定義されているPVC数および制御用PVC数の合計
VP shaper count 0〜128 定義されているVPシェーパ数
retry:<Count> Lineの障害リトライカウント。
カウントの値が4の場合,障害によってLine停止中。
Line name:<Line Name> ユーザが定義したLine名

(*1)VPシェーピングを使用しない場合に表示します。


detail情報2の各表示項目の説明を「表23-2 ATM Lineのdetail情報表示2」に示します。detail情報2ではLine単位のカウンタ情報を表示します。このカウンタはNIFにclose/freeコマンド(close(ATM)free(ATM)参照)を発行した際,およびNIF障害の場合にクリアされます。

表23-2 ATM Lineのdetail情報表示2

表示項目 意味
分類 項目
Rate Output rate*4 コマンド投入前1秒間の送信スループットをbpsおよびppsで表示します。
bps値は1秒間のオクテット数×8を表示します。
Input rate コマンド投入前1秒間の受信スループットをbpsおよびppsで表示します。
bps値は1秒間のオクテット数×8を表示します。
AAL layer Out pkts*1*3 正常送信パケット数
Out octets*1*3 正常送信オクテット数
In pkts*5 正常受信パケット数
In octets 正常受信オクテット数
NIF buffer busy NIFバッファ不足廃棄パケット数,および輻輳によって廃棄されたパケット数
RP buffer busy RPバッファ不足廃棄パケット数
Overrun オーバラン廃棄パケット数
T1 timeout T1タイムアウトエラーパケット数(先頭セルから最終セルまでの受信時間タイムアウト)
CRC32 error CRC32エラーパケット数
AAL5 length mismatch AAL5レングス値不一致エラーパケット数
ATM layer Long pkts ロングパケット数(最大パケット長H/W設定値オーバ)
Short pkts ショートパケット数
Unknown protos 未サポートおよび不正カプセル化ヘッダ検出数
Out cells*1 正常送信セル数
Out OAM cells 送信OAMセル数
In cells 正常受信セル数
In OAM cells 受信OAMセル数
Overrun オーバラン廃棄セル数
Uncorrectable HEC error 訂正不可HECエラーセル数
Invalid VPI/VCI VPI/VCI rangeで示すVPI/VCI範囲外のセル数
RP buffer busy RPバッファ不足廃棄OAMセル数,および輻輳によって廃棄されたセル数
CRC10 error CRC10エラーセル数
PHY layer*2 LOS Loss Of Signal
LOF Loss Of Frame
OOF Out Of Frame
LOP Loss Of Pointer
LOC Loss Of Cell Delineation(LCD)
OOCD Out Of Cell Delineation
L-RDI Line Remote Defect Indication
P-RDI Path Remote Defect Indication
L-AIS Line Alarm Indication Signal
P-AIS Path Alarm Indication Signal
L-FEBE Line Far End Block Errorカウント
P-FEBE Path Far End Block Errorカウント
L-BIP24 Line Bit Interleaved Parity 24カウント
P-BIP8 Path Bit Interleaved Parity 8カウント
S-BIP8 Section Bit Interleaved Parity 8カウント
Symbol error シンボルエラーカウント

*1
ATM Lineのdetail情報1で <優先キューへのサービスカテゴリの割当て> が次の4種類
“class 4 CBR, class 3 CBR, class 2 UBR, VBR”,“class 4 CBR, class 3 ABR, class 2 UBR, VBR”,“class 4 CBR, class 3 UBR, class 2 UBR, VBR”,“class 4 ABR, class 3 UBR, class 2 UBR, VBR”の場合,送信データがなくても,さらにLine状態がactive downでも,<AAL Layer> Out pkts,Out octets,<ATM Layer> Out cells をカウントアップします。これら統計情報は参照せず,表23-13 ATM VCのdetail情報3 <AAL Layer> Out unicast pkts,<ATM Layer> Out cells をご参照ください。

*2
Line種別がOC-3c/STM-1 ATMの場合,symbol errorは発生しませんから,カウントは0固定です。
また,Line種別が25M ATMの場合,LOF,OOF,LOP,LOC,OOCD,L-RDI,P-RDI,L-AIS,P-AIS,L-FEBE,P-FEBE,L-BIP24,P-BIP8,S-BIP8は発生しませんから,カウントは0固定です。

*3
Out pkts/Out octetsはAAL layerで送信したパケット数/オクテット数です。したがって,高負荷時の廃棄パケット数/オクテット数も含んで表示します。(廃棄パケット数はNIF buffer busyを参考にしてください。)

*4
*3によって高負荷時のrate表示は廃棄パケット数/廃棄オクテット数を含んでしまいますのでNIF buffer busyがカウントされる状態では参照しないでください。

*5
Line種別がOC-3c/STM-1 ATMで,かつNIFがNAOC3-1MまたはNAOC3-1Sの場合と,Line種別が25M ATMで,かつNIFがNA25M-1の場合について,LineインタフェースおよびVCを閉塞状態に設定した場合,またはline,atm,vp,vc,trafficおよびvc-groupの構成定義を変更した場合,統計値が多くカウントされることがあります。

VCのsummary情報表示について「表23-3 ATM VCのsummary情報表示」に示します。

VPI<VPI> PCR(VP Shaper)  <VP Shaper Peak Cell Rate>
VPI<VPI>/VCI<VCI>  <VC状態> <VC種別> Interface name:<VC Name>

表23-3 ATM VCのsummary情報表示

表示項目 表示内容
詳細情報 意味
VPI<VPI> 0〜127 VPI値
PCR(VP Shaper) <VP Shaper Peak Cell Rate> 38kbps〜599000kbps VPシェーパのPeak Cell Rate
VPシェーパを使用しない場合,回線の最大rateを表示
VPI<VPI>/VCI<VCI> VPI:0〜127VCI:0〜2047 VPI値/VCI値
<VC状態> up 正常動作中
locked 構成定義による運用停止中
initialize 初期化中
closed
  • コマンド閉塞中
  • IPアドレス未定義
  • VCを定義したLineがLineテスト中制御用VCの場合は,上記状態に加え
  • 同一VP内のすべての通信用VCがclose,Lockなど
fault 障害中
<VC種別> PVC LLC/SNAP 通信用PVC
カプセル化方式はLLC/SNAP
PVC ALARM 制御用PVC
VPレベル警報検出用
VC name:<VC Name> ユーザが定義したVC名
description 該当VCのdescription構成定義情報の内容を示します。
description構成定義情報は,該当VCに関する利用目的などをコメントとして設定できる情報です。
なお,description構成定義情報を定義していない場合は,内容は表示しません。

[ユーザ通信への影響]

なし

[応答メッセージ]

表23-4 show interfaces(ATM)コマンドのメッセージ一覧

メッセージ 内容
No such interface -- <Interface Name>. 指定インタフェース名は見つかりません。
<Interface Name> インタフェース名
Can't execute this command in standby rm. コマンドは待機系RM上では実行できません。
Disconnected or no configuration Line <Line No.>. 指定Lineは未定義または未実装である。<Line No.>LINE番号
Disconnected interface <Interface Name>. 指定インタフェースは未実装である。<Interface Name>インタフェース名
Not operational NIF <NIF No.>. <NIF No.>は実行可能ではありません。
Not operational interface <Interface Name>. 指定インタフェースは実行可能ではありません。
<Interface Name>インタフェース名
No operational NIF. 実行可能なNIFはありません。
No operational Line. 実行可能なLineはありません。
Invalid name <name>. 無効な名称指定です。
Can't execute. その他の要因でコマンドが実行できません。

[注意事項]
