運用コマンドレファレンス Vol.1

show atm

［機能］

ATMのNIF情報，Lineのdetail情報およびVCのdetail情報を表示します。

［入力形式］

show atm {nif <NIF No.> line <Line No.> vpi <VPI> vci　<VCI> | <VC Name>}

［パラメータ］

nif <NIF No.>

NIF番号を指定します。指定できるNIF番号の値の範囲は「1.3　本書の記述について　 (3)　［パラメータ］」を参照してください。

line <Line No.>

Line番号を指定します。指定できるLine番号の値の範囲は「1.3　本書の記述について　 (3)　［パラメータ］」を参照してください。

vpi <VPI> vci <VCI>

VCのVPIおよびVCIを指定します。指定できるVPI，VCIの値の範囲は「1.3　本書の記述について　 (3)　［パラメータ］」に記述した値および，VCI=4の制御用VCです。

<VC Name>

構成定義で指定したVC名称を指定します。表示はVC指定した場合と同じです。

［使用者レベル］

一般ユーザ

［実行例］［表示説明］

VC指定（通信用VC）

［実行例］

NIF情報，Lineのdetail情報およびVCのdetail情報を表示します。

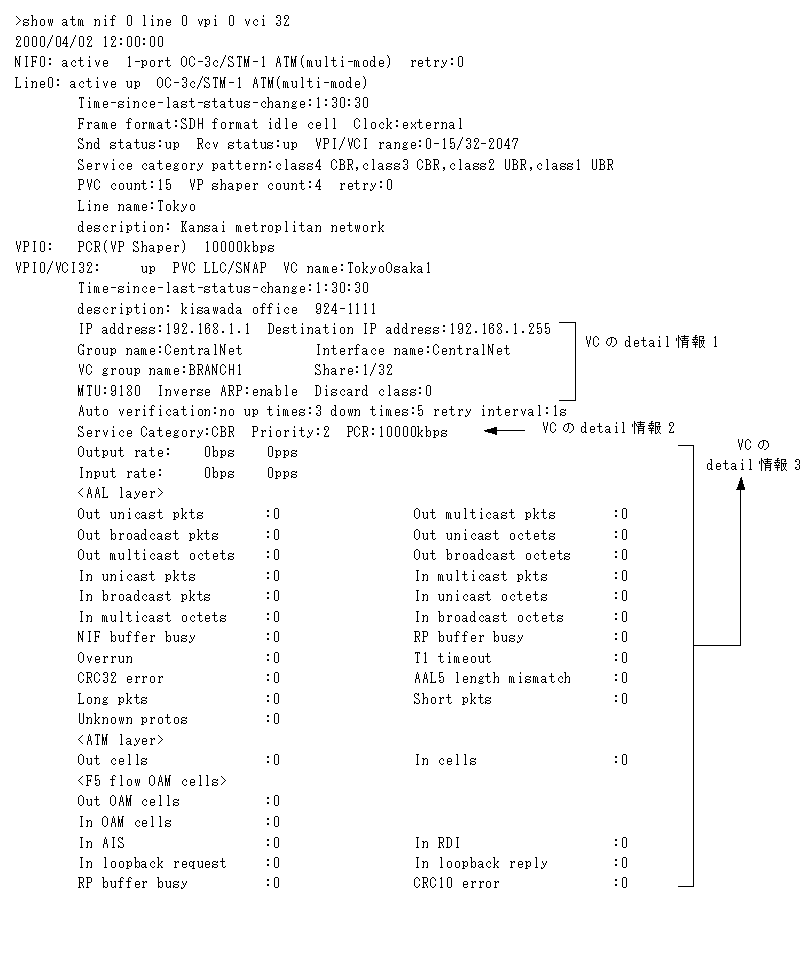

図23-2　ATM VPI/VCI指定コマンド実行結果画面

［表示説明］

以下のNIF情報表示，Lineのdetail情報およびVCのsummary情報表示と共通の項目については「show nif（ATM）」または「show interfaces（ATM）」のATMの運用状態表示を参照してください。

NIF<NIF No.>:<NIF状態> <NIF種別> retry:<Count>

Line<Line No.>:<Line状態> <Line種別>

Frame format:・・・

VPI<VPI> PCR(VP Shaper) <VP Shaper Peak Cell Rate>

VPI<VPI>/VCI<VCI> <VC状態> <VC種別> Interface name:<VC Name>

表23-6　ATM VCのdetail情報1

表示項目表示内容

詳細情報意味

Time-since-last-status-cahnge 状態が変化してからの経過時間を表示。
hh:mm:ss（24時間以内の場合：hh＝時，mm＝分，ss＝秒）
dd.hh:mm:ss（24時間を超えた場合：dd＝日数，hh＝時，mm＝分，ss＝秒）
Over 100 days（100日以上経過している場合）

IP address インタフェースに割り付けられたIPアドレスを表示。

Broadcast IP address インタフェースがブロードキャスト型の場合，ブロードキャストIPアドレスを表示。

Destination IP address インタフェースがポイント－ポイント型の場合，接続先IPアドレスを表示。

Group name:<Group Name> ユーザが定義したグループ名。グループ化されていない場合，－を表示。

Interface name:<Interface Name> グループをインタフェースとしてIPアドレスを定義した場合，グループ名。VCをインタフェースとしてIPアドレスを定義した場合，VC名。
インタフェースが定義されていない場合，－を表示。

VC group name:<VC Group Name> ユーザが定義したVCグループ名。
グループ化されていない場合，－を表示

Share:<VPI>/<VCI> 0～127/32～2047 ロードシェアVCが定義されていない場合，－を表示

MTU 1500～9180 MTU長

Inverse ARP enable
disable InARP動作

Discard class 0
1
0+1 廃棄クラス

Auto verification no,1～600 F5 OAM loopbackセルによるVC障害検出/回復確認のポーリング間隔（秒）

up times 1～10 F5 OAM loopbackセルによるVC障害回復確認のための確認回数（回）

down times 1～10 F5 OAM loopbackセルによるVC障害発生確認のための確認回数（回）

retry interval 1～10 F5 OAM loopbackセルによるVC障害発生/回復検出時の確認間隔（秒）

ATM VCのdetail情報2は表示項目Service CategoryがCBR，VBR，ABR，UBR，GFR，GFR2のどれであるかによって，それぞれ表示項目が異なります。以下にATM VPI/VCI指定コマンド実行結果画面のdetail情報2部分を示します。

図23-3　ATM VCのdetail情報2（CBRの場合)
Service Category:CBR  Priority:2  PCR:10000kbps

表23-7　ATM VCのdetail情報2（CBRの場合)

表示項目表示内容

詳細情報意味

Service Category CBR サービスカテゴリ

Priority 1～2 優先度，2が優先度が高い

PCR 38kbps～599000kbps Peak Cell Rate

図23-4　ATM VCのdetail情報2（VBRの場合)
Service Category:VBR  PCR:10000kbps
SCR:   2000kbps  MBS:     30cells

表23-8　ATM VCのdetail情報2（VBRの場合）

表示項目表示内容

詳細情報意味

Service Category VBR サービスカテゴリ

PCR 38kbps～149760kbps Peak Cell Rate

SCR 38kbps～149760kbps Sustainable Cell Rate

MBS 1cell～256cells Maximum Burst Size

図23-5　ATM VCのdetail情報2（ABRの場合)
Service Category:ABR  Priority:2
PCR:  10000kbps      MCR:      38kbps        ICR:      38kbps
RIF:1/1              RDF:1/512               ADTF: 0.5s
FRTT:16.7s           TBE:16777215cells       CDF:1/16

表23-9　ATM VCのdetail情報2（ABRの場合）

表示項目表示内容

詳細情報意味

Service Category ABR サービスカテゴリ

Priority 1～2 優先度，2が優先度が高い

PCR 38kbps～149760kbps Peak Cell Rate

MCR 38kbps～149760kbps Minimum Cell Rate

ICR 38kbps～149760kbps
ユーザ指定値ではなく，min(ICR,TBE/FRTT)を表示 Initial Cell Rate

RIF 1/1～1/32768 Rate Increase Factor

RDF 1/1～1/32768 Rate Decrease Factor

ADTF 0.01ｓ～10.23ｓ ACR Decrease Time Factor

FRTT 0ｓ～16.7ｓ Fixed Round-Trip Time

TBE 0cell～16777215cells Transient Buffer Exposure

CDF 0,1/1～1/64 Cutoff Decrease Factor

図23-6　ATM VCのdetail情報2（UBRの場合)
Service Category:UBR  Priority:4

表23-10　ATM VCのdetail情報2（UBRの場合）

表示項目表示内容

詳細情報意味

Service Category UBR サービスカテゴリ

Priority 1～4 優先度，4が優先度が高い^*1

*1

Line種別がOC-12c／STM-4またはOC-3c/STM-1 8ポート版の場合，Priorityは無視されます。

図23-7　ATM VCのdetail情報2（GFRの場合)
Service Category:GFR  Priority:3
PCR:  10000kbps      MCR:     250kbps        Actual MCR:    500kbps
Threshold_clp0:   7000cell   Threshold_clp1:   1000cell
Priority Qlen:100cell     Priority maximum Qlen:500cell

表23-11　ATM VCのdetail情報2（GFRの場合）

表示項目表示内容

詳細情報意味

Service Category GFR サービスカテゴリ

Priority 1～3 優先度，3が優先度が高い

PCR 250kbps～149760kbps Peak Cell Rate

MCR 250kbps～149760kbps Minimum Cell Rate

Actual MCR 250kbps～149760kbps 余剰帯域分配後のMinimum Cell Rate

Threshold_clp0 1cell～50000cell 優先パケット(CLP0)廃棄閾値

Threshold_clp1 1cell～50000cell 非優先パケット(CLP1)廃棄閾値

Priority Qlen 0cell～50000cell コマンド入力時の出力優先キュー長

Priority maximum Qlen 0cell～50000cell 本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力優先キュー長

図23-8　ATM VCのdetail情報2（GFR2の場合)
Service Category:GFR2  Priority:3
PCR:  10000kbps      MCR:     250kbps        Actual MCR:    500kbps
Priority4_PCR:   10000kbps
Threshold_priority4_hi:   700cell   Threshold_priority4_low:   100cell
Threshold_priority3_hi:   700cell   Threshold_priority3_low:   100cell
Threshold_priority2_hi:   700cell   Threshold_priority2_low:   100cell
Threshold_priority1_hi:   700cell   Threshold_priority1_low:   100cell
Priority4 Qlen:100cell     Priority4 maximum Qlen:500cell
Priority3 Qlen:100cell     Priority3 maximum Qlen:500cell
Priority2 Qlen:100cell     Priority2 maximum Qlen:500cell
Priority1 Qlen:100cell     Priority1 maximum Qlen:500cell

表23-12　ATM VCのdetail情報2（GFR2の場合）

表示項目表示内容

詳細情報意味

Service Category GFR サービスカテゴリ

Priority 1～3 優先度，3が優先度が高い

PCR 250kbps～149760kbps Peak Cell Rate

MCR 250kbps～149760kbps Minimum Cell Rate

Actual MCR 250kbps～149760kbps 余剰帯域分配後のMinimum Cell Rate

Priority4_pcr 250kbps～149760kbps 最優先パケットピークセルレート

Threshold_priority4_hi 1cell～50000cell 最優先キュー優先パケット廃棄閾値

Threshold_priority4_low 1cell～50000cell 最優先キュー非優先パケット廃棄閾値

Threshold_priority3_hi 1cell～50000cell 高優先キュー優先パケット廃棄閾値

Threshold_priority3_low 1cell～50000cell 高優先キュー非優先パケット廃棄閾値

Threshold_priority2_hi 1cell～50000cell 中優先キュー優先パケット廃棄閾値

Threshold_priority2_low 1cell～50000cell 中優先キュー非優先パケット廃棄閾値

Threshold_priority1_hi 1cell～50000cell 低優先キュー優先パケット廃棄閾値

Threshold_priority1_low 1cell～50000cell 低優先キュー非優先パケット廃棄閾値

Priority4 Qlen 0cell～50000cell コマンド入力時の出力最優先キュー長

Priority4 maximum Qlen 0cell～50000cell 本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力最優先キュー長

Priority3 Qlen 0cell～50000cell コマンド入力時の出力高優先キュー長

Priority3 maximum Qlen 0cell～50000cell 本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力高優先キュー長

Priority2 Qlen 0cell～50000cell コマンド入力時の出力中優先キュー長

Priority2 maximum Qlen 0cell～50000cell 本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力中優先キュー長

Priority1 Qlen 0cell～50000cell コマンド入力時の出力低優先キュー長

Priority1 maximum Qlen 0cell～50000cell 本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力低優先キュー長

detail情報3ではLine単位のカウンタ情報を表示します。このカウンタは下記条件でクリアされます。

NIFにcloseまたはfreeコマンドを発行した場合

NIF障害の場合

オンライン中に，vcコマンドで構成定義情報にVCの追加または削除した場合

オンライン中に，lineコマンドで構成定義情報を変更した場合

オンライン中に，atmコマンドで構成定義情報を変更した場合

オンライン中に，「構成定義コマンドレファレンス Vol.1　traffic（Traffic情報）」でサービスカテゴリcbr，vbr，abr，ubrパラメータまたはpriorityパラメータの値を変更した場合

オンライン中に，「構成定義コマンドレファレンス Vol.1　vc（VC情報）」でtrafficパラメータの値を変更した場合

VCにclose（ATM）を発行すると，カウンタ値が0となりますが，カウンタ値は保存されています。その後VCにfree（ATM）を発行するとclose前のカウンタ値を表示します。

表23-13　ATM VCのdetail情報3

表示項目意味

分類項目

Rate Output rate^*3 コマンド投入前1秒間の送信スループットをbpsおよびppsで表示します。
bps値は1秒間のオクテット数×8を表示します。

Input rate コマンド投入前1秒間の受信スループットをbpsおよびppsで表示します。
bps値は1秒間のオクテット数×8を表示します。

AAL layer Out unicast pkts^*2 正常ユニキャスト送信パケット数

Out multicast pkts^*2 正常マルチキャスト送信パケット数

Out broadcast pkts^*2 正常ブロードキャスト送信パケット数

Out unicast octets^*2 正常ユニキャスト送信オクテット数

Out multicast octets^*2 正常マルチキャスト送信オクテット数

Out broadcast octets^*2 正常ブロードキャスト送信オクテット数

In unicast pkts^*4 正常ユニキャスト受信パケット数

In multicast pkts 正常マルチキャスト受信パケット数^*1

In broadcast pkts 正常ブロードキャスト受信パケット数^*1

In unicast octets^*4 正常ユニキャスト受信オクテット数

In multicast octets 正常マルチキャスト受信オクテット数^*1

In broadcast octets 正常ブロードキャスト受信オクテット数^*1

ATM layer Out cells 正常送信セル数

In cells 正常受信セル数

F5 flow OAM cells Out OAM cells 送信OAMセル数

In OAM cells 受信OAMセル数

In AIS F5 flow AIS受信セル数

In RDI F5 flow RDI受信セル数

In loopback request F5 flow loopback request受信セル数

In loopback reply F5 flow loopback reply受信セル数

RP buffer busy RPバッファ不足廃棄セル数，および輻輳によって廃棄されたセル数

CRC10 error CRC10エラーセル数

*1現仕様では表示値は0固定です。

*2

Out unicast pkts/Out multicast pkts/Out broadcast pkts/Out unicast octets/Out multicast octets/Out broadcast octetsはAAL layerで送信したパケット数／オクテット数です。したがって，高負荷時の廃棄パケット数／オクテット数も含んで表示します。（廃棄パケット数はNIF buffer busyを参考にしてください。）

*3

*2によって高負荷時のrate表示は廃棄パケット数／廃棄オクテット数を含んでしまいますのでNIF buffer busyがカウントされる状態では参照しないでください。

*4

Line種別がOC-3c/STM-1 ATMで，かつNIFがNAOC3-1MまたはNAOC3-1Sの場合と，Line種別が25M ATMで，かつNIFがNA25M-1の場合について，LineインタフェースおよびVCを閉塞状態に設定した場合，またはline，atm，vp，vc，trafficおよびvc-groupの構成定義を変更した場合，統計値が多くカウントされることがあります。

　

VC指定（制御用VC）

［実行例］

NIF情報，Lineのdetail情報および制御用VCのdetail情報を表示します。

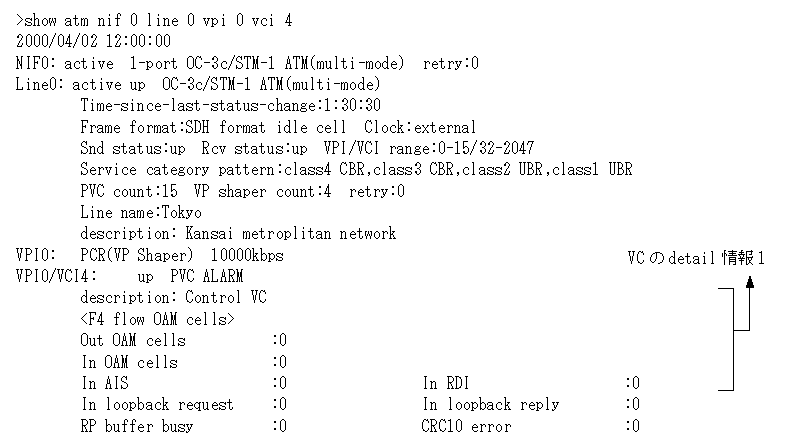

図23-9　ATM VPI/VCI指定コマンド実行結果画面

［表示説明］

以下のNIF情報表示，Lineのdetail情報およびVCのsummary情報表示と共通の項目については「show interfaces（ATM）」を参照してください。

NIF<NIF No.>: <NIF状態> <NIF種別> retry:<Count>

Line<Line No.>: <Line状態> <Line種別>

Frame format:・・・

VPI<VPI> PCR(VP Shaper) <VP Shaper Peak Cell Rate>

VPI<VPI>/VCI<VCI> <VC状態> <VC種別>

制御用VCのdetail情報1に示すカウンタは下記条件でクリアされます。

・NIFにcloseまたはfreeコマンドを発行した場合

・NIF障害の場合

・オンライン中に，lineコマンドで構成定義情報を変更した場合

・オンライン中に，atmコマンドで構成定義情報を変更した場合

・オンライン中に，vpコマンドでalarm／alarm_offパラメータ（警報送受信機能）の値を変更した場合

表23-14　ATM 制御用VCのdetail情報1

表示項目意味

分類項目

F4 flow OAM cells Out OAM cells 送信OAMセル数

In OAM cells 受信OAMセル数

In AIS F4 flow AIS受信セル数

In RDI F4 flow RDI受信セル数

In loopback request F4 flow loopback request受信セル数

In loopback reply F4 flow loopback reply受信セル数

RP buffer busy RPバッファ不足廃棄セル数

CRC10 error CRC10エラーセル数

表示項目	表示内容
詳細情報	意味
Time-since-last-status-cahnge	状態が変化してからの経過時間を表示。 hh:mm:ss（24時間以内の場合：hh＝時，mm＝分，ss＝秒） dd.hh:mm:ss（24時間を超えた場合：dd＝日数，hh＝時，mm＝分，ss＝秒） Over 100 days（100日以上経過している場合）
IP address	インタフェースに割り付けられたIPアドレスを表示。
Broadcast IP address	インタフェースがブロードキャスト型の場合，ブロードキャストIPアドレスを表示。
Destination IP address	インタフェースがポイント－ポイント型の場合，接続先IPアドレスを表示。
Group name:<Group Name>	ユーザが定義したグループ名。グループ化されていない場合，－を表示。
Interface name:<Interface Name>	グループをインタフェースとしてIPアドレスを定義した場合，グループ名。VCをインタフェースとしてIPアドレスを定義した場合，VC名。インタフェースが定義されていない場合，－を表示。
VC group name:<VC Group Name>	ユーザが定義したVCグループ名。グループ化されていない場合，－を表示
Share:<VPI>/<VCI>	0～127/32～2047	ロードシェアVCが定義されていない場合，－を表示
MTU	1500～9180	MTU長
Inverse ARP	enable disable	InARP動作
Discard class	0 1 0+1	廃棄クラス
Auto verification	no,1～600	F5 OAM loopbackセルによるVC障害検出/回復確認のポーリング間隔（秒）
up times	1～10	F5 OAM loopbackセルによるVC障害回復確認のための確認回数（回）
down times	1～10	F5 OAM loopbackセルによるVC障害発生確認のための確認回数（回）
retry interval	1～10	F5 OAM loopbackセルによるVC障害発生/回復検出時の確認間隔（秒）

表示項目	表示内容
詳細情報	意味
Service Category	CBR	サービスカテゴリ
Priority	1～2	優先度，2が優先度が高い
PCR	38kbps～599000kbps	Peak Cell Rate

表示項目	表示内容
詳細情報	意味
Service Category	VBR	サービスカテゴリ
PCR	38kbps～149760kbps	Peak Cell Rate
SCR	38kbps～149760kbps	Sustainable Cell Rate
MBS	1cell～256cells	Maximum Burst Size

表示項目	表示内容
詳細情報	意味
Service Category	ABR	サービスカテゴリ
Priority	1～2	優先度，2が優先度が高い
PCR	38kbps～149760kbps	Peak Cell Rate
MCR	38kbps～149760kbps	Minimum Cell Rate
ICR	38kbps～149760kbps ユーザ指定値ではなく，min(ICR,TBE/FRTT)を表示	Initial Cell Rate
RIF	1/1～1/32768	Rate Increase Factor
RDF	1/1～1/32768	Rate Decrease Factor
ADTF	0.01ｓ～10.23ｓ	ACR Decrease Time Factor
FRTT	0ｓ～16.7ｓ	Fixed Round-Trip Time
TBE	0cell～16777215cells	Transient Buffer Exposure
CDF	0,1/1～1/64	Cutoff Decrease Factor

表示項目	表示内容
詳細情報	意味
Service Category	UBR	サービスカテゴリ
Priority	1～4	優先度，4が優先度が高い^*1

表示項目	表示内容
詳細情報	意味
Service Category	GFR	サービスカテゴリ
Priority	1～3	優先度，3が優先度が高い
PCR	250kbps～149760kbps	Peak Cell Rate
MCR	250kbps～149760kbps	Minimum Cell Rate
Actual MCR	250kbps～149760kbps	余剰帯域分配後のMinimum Cell Rate
Threshold_clp0	1cell～50000cell	優先パケット(CLP0)廃棄閾値
Threshold_clp1	1cell～50000cell	非優先パケット(CLP1)廃棄閾値
Priority Qlen	0cell～50000cell	コマンド入力時の出力優先キュー長
Priority maximum Qlen	0cell～50000cell	本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力優先キュー長

表示項目	表示内容
詳細情報	意味
Service Category	GFR	サービスカテゴリ
Priority	1～3	優先度，3が優先度が高い
PCR	250kbps～149760kbps	Peak Cell Rate
MCR	250kbps～149760kbps	Minimum Cell Rate
Actual MCR	250kbps～149760kbps	余剰帯域分配後のMinimum Cell Rate
Priority4_pcr	250kbps～149760kbps	最優先パケットピークセルレート
Threshold_priority4_hi	1cell～50000cell	最優先キュー優先パケット廃棄閾値
Threshold_priority4_low	1cell～50000cell	最優先キュー非優先パケット廃棄閾値
Threshold_priority3_hi	1cell～50000cell	高優先キュー優先パケット廃棄閾値
Threshold_priority3_low	1cell～50000cell	高優先キュー非優先パケット廃棄閾値
Threshold_priority2_hi	1cell～50000cell	中優先キュー優先パケット廃棄閾値
Threshold_priority2_low	1cell～50000cell	中優先キュー非優先パケット廃棄閾値
Threshold_priority1_hi	1cell～50000cell	低優先キュー優先パケット廃棄閾値
Threshold_priority1_low	1cell～50000cell	低優先キュー非優先パケット廃棄閾値
Priority4 Qlen	0cell～50000cell	コマンド入力時の出力最優先キュー長
Priority4 maximum Qlen	0cell～50000cell	本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力最優先キュー長
Priority3 Qlen	0cell～50000cell	コマンド入力時の出力高優先キュー長
Priority3 maximum Qlen	0cell～50000cell	本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力高優先キュー長
Priority2 Qlen	0cell～50000cell	コマンド入力時の出力中優先キュー長
Priority2 maximum Qlen	0cell～50000cell	本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力中優先キュー長
Priority1 Qlen	0cell～50000cell	コマンド入力時の出力低優先キュー長
Priority1 maximum Qlen	0cell～50000cell	本統計情報を消去またはVCを初期化してからコマンド入力時までで最大の出力低優先キュー長

表示項目	意味
分類	項目
Rate	Output rate^*3	コマンド投入前1秒間の送信スループットをbpsおよびppsで表示します。 bps値は1秒間のオクテット数×8を表示します。
Input rate	コマンド投入前1秒間の受信スループットをbpsおよびppsで表示します。 bps値は1秒間のオクテット数×8を表示します。
AAL layer	Out unicast pkts^*2	正常ユニキャスト送信パケット数
Out multicast pkts^*2	正常マルチキャスト送信パケット数
Out broadcast pkts^*2	正常ブロードキャスト送信パケット数
Out unicast octets^*2	正常ユニキャスト送信オクテット数
Out multicast octets^*2	正常マルチキャスト送信オクテット数
Out broadcast octets^*2	正常ブロードキャスト送信オクテット数
In unicast pkts^*4	正常ユニキャスト受信パケット数
In multicast pkts	正常マルチキャスト受信パケット数^*1
In broadcast pkts	正常ブロードキャスト受信パケット数^*1
In unicast octets^*4	正常ユニキャスト受信オクテット数
In multicast octets	正常マルチキャスト受信オクテット数^*1
In broadcast octets	正常ブロードキャスト受信オクテット数^*1
ATM layer	Out cells	正常送信セル数
In cells	正常受信セル数
F5 flow OAM cells	Out OAM cells	送信OAMセル数
In OAM cells	受信OAMセル数
In AIS	F5 flow AIS受信セル数
In RDI	F5 flow RDI受信セル数
In loopback request	F5 flow loopback request受信セル数
In loopback reply	F5 flow loopback reply受信セル数
RP buffer busy	RPバッファ不足廃棄セル数，および輻輳によって廃棄されたセル数
CRC10 error	CRC10エラーセル数

表示項目	意味
分類	項目
F4 flow OAM cells	Out OAM cells	送信OAMセル数
In OAM cells	受信OAMセル数
In AIS	F4 flow AIS受信セル数
In RDI	F4 flow RDI受信セル数
In loopback request	F4 flow loopback request受信セル数
In loopback reply	F4 flow loopback reply受信セル数
RP buffer busy	RPバッファ不足廃棄セル数
CRC10 error	CRC10エラーセル数

［ユーザ通信への影響］

なし

［応答メッセージ］

表23-15　show atmコマンドのメッセージ一覧

メッセージ内容

Can't execute this command in standby rm. コマンドは待機系RM上では実行できません。

Illegal setting for NIF <NIF No.>. 指定NIF以下のパラメータは指定NIFでは適用しません。<NIF No.> NIF番号

Disconnected or no configuration Line <Line No.>. 指定Lineは未定義または未実装です。<Line No.>LINE番号

No configuration VPI <VPI> VCI <VCI>. 指定VCは未定義です。<VPI> VPI値，<VCI> VCI値

Not operational NIF <NIF No.>. <NIF No.>は実行可能ではありません。

No operational NIF. 実行可能なNIFはありません。

No operational Line. 実行可能なLineはありません。

Can't execute. コマンド実行できません。

メッセージ	内容
Can't execute this command in standby rm.	コマンドは待機系RM上では実行できません。
Illegal setting for NIF <NIF No.>.	指定NIF以下のパラメータは指定NIFでは適用しません。<NIF No.> NIF番号
Disconnected or no configuration Line <Line No.>.	指定Lineは未定義または未実装です。<Line No.>LINE番号
No configuration VPI <VPI> VCI <VCI>.	指定VCは未定義です。<VPI> VPI値，<VCI> VCI値
Not operational NIF <NIF No.>.	<NIF No.>は実行可能ではありません。
No operational NIF.	実行可能なNIFはありません。
No operational Line.	実行可能なLineはありません。
Can't execute.	コマンド実行できません。

［注意事項］

統計情報のカウンタ値はRPの再起動，またはNIFの上位のRPやNIFに対して(close rp,close nifによる)閉塞状態指示したあとの(free rp，free nifによる)閉塞解除指示によって0クリアされます。

RP，NIFのH／W障害発生時，NIF配下の統計情報カウンタは0クリアされます。

構成定義情報の削除／追加をした場合，対象の統計情報カウンタは0クリアされます。
