8.2.2　NetFlowエージェント機能

本装置のNetFlowエージェントは，他装置へ転送または本装置宛てと判定されるパケットをユーザ指定の割合でサンプルし，サンプルしたパケット情報をNetFlowパケットのフォーマットに整形し，ユーザ指定のコレクタ装置に送付します。NetFlowパケットのフォーマットはCisco Systems, Inc.によって規定されています。NetFlowエージェントで収集する情報には，フロー単位統計(NetFlow datagram Version 5，Version 9)とフロー集約統計(NetFlow datagram Version 8，Version 9)があります。収集個所と収集内容を「図8-9　単位統計と集約統計」に示します。また，バージョンごとの特徴と推奨利用ネットワークを「表8-19　NetFlowバージョンごとの特徴と推奨ネットワーク」に示します。

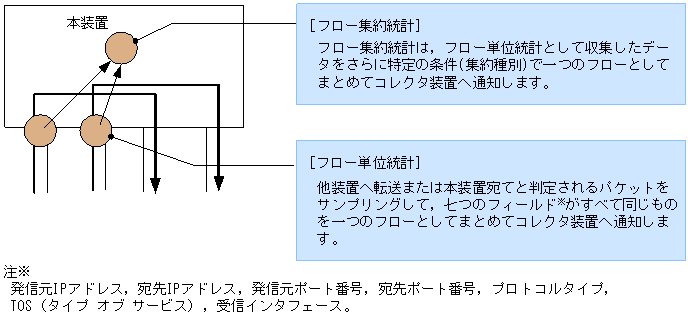

図8-9　単位統計と集約統計

本装置からコレクタ装置に対してフロー情報を通知する契機は以下の四つがあります。

• TCPコネクションを終了(TCP FIN or RST)してから最大無通信時間経過した場合
• 設定したエントリ数を超えたフローが到着した場合(dropモード以外)
• 最大無通信時間を経過した場合(未設定時15秒)
• 最大通信時間を経過した場合(未設定時30分)

注　

最大無通信時間(timeout-inactive)や最大通信時間(timeout-active)はNetFlow統計のコンフィグレーションで変更可能です。

表8-19　NetFlowバージョンごとの特徴と推奨ネットワーク

NetFlow バージョン	利用ネットワーク	特徴	備考
Version 5	IPv4ネットワーク	［収集情報］ IPv4パケットのレイヤ3，4の情報を収集 ［利点］ Version 8より情報量が多いため，複数の観点で統計情報の分析が可能 対応コレクタ装置が多い ［利用例］ IPv4ネットワークの負荷状況の監視 特定フロー(ウィルスやアタックなど)の分析	Version 8と同時動作可能だが推奨しない
Version 8	IPv4ネットワーク	［収集情報］ IPv4パケットのレイヤ3，4の情報を収集(ただし，Version 5より収集情報量は少ない) ［利点］ CP-CPU負荷がVersion5より少なくて済む ［利用例］ Version 5と同等(ただし，集約種別によるため，違う観点で見直すことは困難) コレクタ装置への回線速度が遅い環境	Version 5と同時動作可能だが推奨しない
Version 9	IPv4ネットワーク ＋ IPv6ネットワーク	［収集情報］ IPv4/IPv6パケットのレイヤ3，4の情報を収集 ［利点］ IPv6パケットを対象にできる 先進的な機能のサポートが期待できる RFC3954で規定されているため，仕様変更に影響されない ［利用例］ IPv6ネットワークの負荷状況の監視 特定フロー(ウィルスやアタックなど)の分析	OP-ADVライセンスが必要
