5.2　動作概要

＜この節の構成＞

(1)　制御手順

(2)　サポート項目一覧

(1)　制御手順

CP輻輳制御の動作概要手順を次に示します。

1. コンフィグレーションでCP輻輳制御の動作可否，制御時間，閉塞対象外ポートを設定できます。動作可能に設定すると，CP輻輳制御を開始します。
2. CP部のフレーム受信キューのあふれを1秒周期で監視します。あふれを検出すると，たまっているキューがどこのポートから受信したものが多いかをチェックし，閉塞対象外ポート^※1以外の最大16ポート^※2を制御対象に選びます。
3. 制御対象となったポートは制御時間の間，通信を停止します。制御時間経過後に通信を再開^※3し，次の１秒後に該当するポートからの受信で輻輳が発生していなければそのポートを制御対象から外します。輻輳が続いていれば，該当するポートを引き続き制御対象として再度制御時間の間，通信を停止します。
4. 輻輳が継続する間，上記を繰り返し，断続的に輻輳しているポートの通信停止，通信停止解除を繰り返します^※4。

注※1

たまっているキューのチェックで受信数の多いポートが閉塞対象外ポートの場合，CP輻輳制御閉塞対象外ポートによる輻輳メッセージ（“CP congestion detected on exception-port.”）を出力します。ただし，メッセージ量が増えないように出力タイミング，出力回数を次のように制限します。

• 出力タイミング
  CP輻輳メッセージ（“Congestion detected on CP.”）出力からCP輻輳回復メッセージ（“CP recovered from congestion.”）出力までの間

• 出力タイミング1回当たりの出力回数
  1ポートにつき1回


注※2

閉塞中もCP部のフレーム受信キューあふれを監視して，最大16ポートまで通信を停止します。同時に通信を停止する処理の流れを次の図に示します。

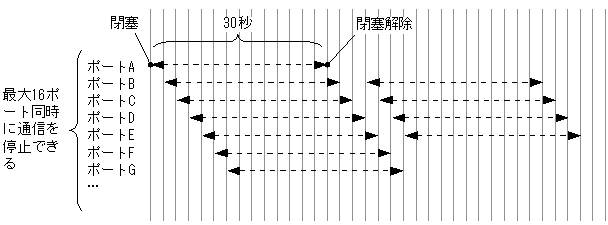

図5-1　同時に通信を停止する処理の流れの例（CP輻輳制御時間が30秒の場合）

注※3

制御時間が経過しなくても，次のイベントが発生した契機で通信を再開します。

• 運用コマンドno cp congestion-controlを実行した
  コマンドで指定したポートだけ通信を再開します。

• 回線状態が運用中（正常動作中）から，ほかの状態に変化した
  回線状態が変化したポートだけ通信を再開します。

• コンフィグレーションコマンドcongestion-controlのcontrol-time（制御時間）パラメータについて設定，変更，または削除した
  通信停止中のすべてのポートで通信を再開します。

• コンフィグレーションコマンドcongestion-controlのexception-port（閉塞対象外ポート）パラメータについて設定した
  コマンドで指定したポートだけ通信を再開します。

• コンフィグレーションコマンドcongestion-controlを削除した
  通信停止中のすべてのポートで通信を再開します。

• 系切替をした
  通信停止中のすべてのポートで通信を再開します。


注※4

断続的に輻輳しているポートの通信停止，通信停止解除を繰り返す場合，CP輻輳制御閉塞メッセージ（“cp congestion-control start.”）およびCP輻輳制御閉塞解除メッセージ（“cp congestion-control end.”）は次の図に示すタイミングで出力します。

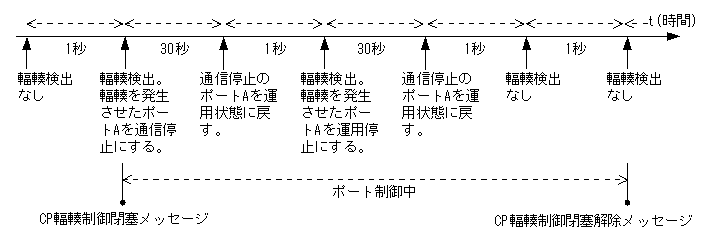

図5-2　CP輻輳制御メッセージ出力タイミングの例（CP輻輳制御時間が30秒の場合）

(2)　サポート項目一覧

CP輻輳制御のサポート項目一覧を次に示します。

表5-1　CP輻輳制御のサポート項目一覧

項目	サポート内容
制御対象となるポート	装置で動作中の全ポート対象 ただし，同時に制御対象となるのは最大16ポートまでです。
閉塞対象外となるポート	コンフィグレーションコマンドcongestion-controlのexception-portパラメータで指定したポート
通信停止する単位	物理ポート単位 Tag-VLAN連携の場合は，多重している全VLANの通信が停止します。 リンクアグリゲーションの場合も通信停止する単位は物理ポート単位です。
通信停止するフレーム	該当ポートの全通信 ただし，レイヤ2プロトコル制御フレームは対象外です（LACP，LLDPなど）。 PPP制御フレームを含む全フレーム（POS回線の場合）
通信停止する時間	10秒〜86400秒，または無限（コンフィグレーションコマンドcongestion-controlのcontrol-timeの時間）
輻輳チェック対象フレーム	制御系ブロードキャスト 制御系マルチキャスト 制御系ユニキャスト 自宛ユニキャスト 上記を一括で監視します。
