11.6.3　フィルタリングの運用について

フィルタリングでは，フロー検出条件モードおよびフロー検出条件オプションで運用方法を選択できます。

＜この項の構成＞
(1)　フロー検出条件モード
(2)　フロー検出条件オプション

(1)　フロー検出条件モード

フロー検出条件モードでは，次の表に示す二つの運用方法を選択できます。なお，選択した運用方法はQoS制御も同じ運用方法となります。

表11-9　フロー検出条件モードで選択できる運用方法

項番 運用方法 フロー動作 フロー検出条件モードの指定方法
1 きめ細かいフロー検出条件を指定する MAC，IPヘッダなどを検出条件としてパケット検出が可能。 フロー検出条件モードの指定なし
2 パケット中継性能を劣化させない <Portlist>指定では，L2スイッチ中継を対象とし，<Interface Name>指定では，IPv4，IPv6中継パケットを対象としたパケット検出が可能。 フロー検出条件モード1 (retrieval_mode_1)を指定

次の表にフロー検出条件モードと対応可能PSU，BSUの関係を示します。

表11-10　フロー検出条件モードと対応可能PSU，BSUの関係

フロー検出条件モード AX7800Sで対応可能なPSU AX5400Sで対応可能なBSU
指定なし PSU-1
PSU-12
PSU-12B
PSU-2
PSU-22
PSU-33
PSU-43
PSU-53		 BSU-C1
BSU-C2
BSU-S1
BSU-S2
フロー検出条件モード1 PSU-12
PSU-12B
PSU-22
PSU-33
PSU-43
PSU-53		 BSU-C1
BSU-C2
BSU-S1
BSU-S2

(a)　フロー検出条件モード1

パケット中継性能を劣化させることなく，フィルタリング機能を使用したい場合には，コンフィグレーションコマンドflowで，フロー検出条件モード1を指定します。

フロー検出条件モード1を有効とするには，指定PSUに「表11-10　フロー検出条件モードと対応可能PSU，BSUの関係」で示す対応可能PSUを実装してください。フロー検出条件モード1をサポートしていないPSUに対してフロー検出条件モード1を設定した場合，フローフィルタ機能，フローQoS機能は動作しません。

フロー検出条件モード1指定時，設定した入出力インタフェースごと(<Portlist>指定，または<Interface Name>指定)に指定可能なフロー検出条件を「表11-11　フロー検出条件モード1時のフロー検出条件」に示します。

なお，QoS制御もフロー検出条件モード1で動作します。フロー検出条件モード1指定時，QoS制御で指定可能なフロー検出条件は，「解説書 Vol.2　1.3.1 フロー検出機能の運用について」を参照してください。

表11-11　フロー検出条件モード1時のフロー検出条件

ヘッダ種別 設定項目 <Portlist>指定 <Interface Name>指定
MAC 送信元MACアドレス ○ −
宛先MACアドレス ○ −
イーサネットタイプ ○ −
ユニキャストフラッディングフレーム識別子 ○※ −
Tag-VLAN VLAN ID ○ −
ユーザ優先度 ○ ○
IP IPユーザデータ長 − ○
上位プロトコル − ○
送信元IPアドレス − ○
宛先IPアドレス − ○
DSCP ○ ○
プレシデンス ○ ○
フラグメント識別子 − ○
TCP 送信元ポート番号 − ○
宛先ポート番号 − ○
ACKフラグ − ○
SYNフラグ − ○
UDP 送信元ポート番号 − ○
宛先ポート番号 − ○
ICMP ICMPタイプ − ○
ICMPコード − ○
IGMP IGMPタイプ − ○

(凡例)　○：指定可　−：指定不可

注※　出力側だけ指定可能です。


次にフロー検出条件モード1を使用した場合の<Portlist>指定，<Interface Name>指定ごとの検出可能なパケットを示します。

表11-12　検出可能パケット種別一覧

フロー指定方法 パケット種別
<Portlist>指定 レイヤ2スイッチ中継パケット※
<Interface Name>指定 IPv4，IPv6中継パケット※

注※　
宛先MACアドレスがレイヤ2マルチキャストアドレス，かつ宛先IPアドレスがマルチキャストIPアドレスのパケットは，本装置でレイヤ2スイッチ中継およびIPv4，IPv6中継の両方を実施します(次に示す図の(1)，(2))。したがって，コンフィグレーションコマンドflow filterで，(1)のレイヤ2スイッチ中継パケットをフロー検出する場合は，<Portlist>指定で宛先MACアドレス検出条件にレイヤ2マルチキャストアドレスを指定して，(2)のIPv4中継パケットをフィルタリングする場合は<Interface Name>指定で，宛先IPv4アドレス検出条件にマルチキャストIPアドレスを指定してください。

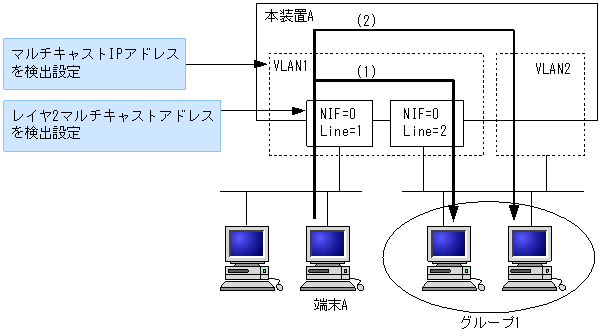

図11-25　マルチキャストパケット中継例

[図データ]

(2)　フロー検出条件オプション

フロー検出条件オプションでは，次の表に示す二つの運用方法を選択できます。なお，選択した運用方法はQoS制御も同じ運用方法となります。

表11-13　フロー検出条件オプションで選択できる運用方法

項番 運用方法 フロー動作 フロー検出条件オプションの指定方法
1 中継パケットでフロー検出する 中継パケットでだけフロー検出可能 フロー検出条件オプションの指定なし
2 中継パケットおよび本装置宛パケット※でフロー検出したい 中継パケットおよび本装置宛パケット※でフロー検出可能 フロー検出条件オプション1 (retrieval_option_1)を指定

注※
フロー検出条件オプション1指定時にフロー検出対象に加わる本装置宛パケットは，次に示すパケットです。したがって，フロー検出条件オプション1を指定しない場合，次に示す本装置宛パケットはフロー検出対象外です。
  • 宛先MACアドレスがブロードキャストアドレスであるパケット
  • 宛先MACアドレスがマルチキャストMACアドレスまたは自MACアドレスである非IPパケット

次の表にフロー検出条件オプションと対応可能PSU，BSUの関係を示します。

表11-14　フロー検出条件オプションと対応可能PSU，BSUの関係

フロー検出条件オプション AX7800Sで対応可能なPSU AX5400Sで対応可能なBSU
指定なし PSU-1
PSU-12
PSU-12B
PSU-2
PSU-22
PSU-33
PSU-43
PSU-53		 BSU-C1
BSU-C2
BSU-S1
BSU-S2
フロー検出条件オプション1 PSU-12
PSU-12B
PSU-22
PSU-33
PSU-43
PSU-53		 BSU-C1
BSU-C2
BSU-S1
BSU-S2

(a)　フロー検出条件オプション1

本装置宛パケット（「表11-13　フロー検出条件オプションで選択できる運用方法」の注参照）でもフロー検出機能を運用したい場合には，コンフィグレーションコマンドflowで，フロー検出条件オプション1を指定します。フロー検出条件オプション1を使用する場合は，対象PSU，対象BSUに「表11-14　フロー検出条件オプションと対応可能PSU，BSUの関係」で示す対応可能PSU，BSUを実装してください。なお，QoS制御もフロー検出条件オプション1で動作します。また，フロー検出条件オプション1の指定は，フロー検出条件モードと同時に設定できます。

注
EAPOL，LACP，BPDU，CDP，OADP，LLDP，GSRPのパケットをフロー検出するコンフィグレーションflow filterの設定は，次のインタフェースまたは物理ポートに指定してください。
  • Tag-VLAN連携回線のuntaggedの論理インタフェース
  • VLAN回線のuntaggedポートが属するVLANインタフェース
