11.6.2　フロー検出条件

フロー検出条件を次の表に示します

表11-8　フロー検出条件

ヘッダ種別	設定項目	項目設定
MAC	送信元MACアドレス※	MACアドレスを単一指定，またはマスク指定できます。
	宛先MACアドレス※	MACアドレスを単一指定，またはマスク指定できます。
	イーサネットタイプ※	IPv4，IPv6，IPXなどのプロトコル種別を指定します。
	ユニキャストフラッディングフレーム識別子※	フラッディングされたフレームのうち，宛先MACアドレスがユニキャストアドレスのフレームを検出します。出力側だけ指定できます。
Tag-VLAN	VLAN ID※	VLAN番号
	ユーザ優先度	優先度情報
IP	IPユーザデータ長	IPユーザデータの上限値または下限値
	上位プロトコル	TCP，UDPなどを示す番号
	送信元IPアドレス	アドレスを単一指定，範囲指定，またはサブネット指定できます。
	宛先IPアドレス	アドレスを単一指定，範囲指定，またはサブネット指定できます。
	DSCP	TOSフィールドの上位6ビット
	プレシデンス	TOSフィールドの上位3ビット
	フラグメント識別子	2番目以降のフラグメントパケットを検出します。
TCP	送信元ポート番号	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	宛先ポート番号を単一指定，または範囲指定できます。
	ACKフラグ	ACKフラグが1のパケットを検出します。
	SYNフラグ	SYNフラグが1のパケットを検出します。
UDP	送信元ポート番号	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	宛先ポート番号を単一指定，または範囲指定できます。
ICMP	ICMPタイプ	Echo Request/Echo Reply/Destination Unreachableなどを示す番号
	ICMPコード	Net UnreachableなどのICMPタイプに対する詳細コードを示す番号
IGMP	IGMPタイプ	Membership Queryなどを示す番号

注※

出力側のインタフェースで，送信元MACアドレス，宛先MACアドレス，イーサネットタイプ，およびVLAN IDでIPv4，IPv6中継パケットを検出することはできません。

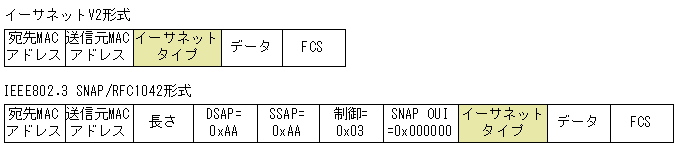

本装置は，イーサネットタイプとしてイーサネットV2形式と，IEEE802.3のSNAP/RFC1042形式のイーサネットフレームのイーサネットタイプを検出できます。イーサネットタイプの位置を次の図に示します。

図11-24　イーサネットタイプの位置

ユニキャストフラッディングフレーム識別子(unicast_flood)は，本装置がフラッディングしたフレームのうち，宛先MACアドレスがユニキャストアドレスのフレームを検出するための条件です。フラッディングとは，フレームを受信した物理ポートを除く同一VLAN内の全ポートへ，フレームを転送する動作です。
