8.5.2 ループガード

<この項の構成>
(1) 概要

(1) 概要

片線切れなどの単一方向のリンク障害が発生し,BPDUの受信が途絶えた場合,ループが発生する場合があります。次の図に単一方向のリンク障害時の問題点を示します。

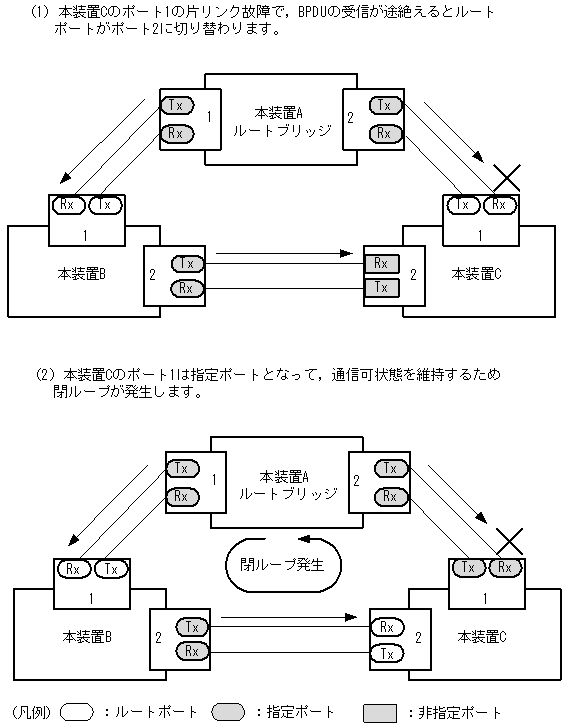

図8-13 単一方向のリンク障害時の問題点

[図データ]

本装置ではループガード機能を用いてループの発生を防止します。

ループガード機能とはBPDUの受信が途絶えたポートの状態を,再度BPDUを受信するまで転送不可状態に遷移させる機能です。BPDU受信を開始した場合には通常のスパニングツリー対象のポートとしての動作を開始します。

ループガード機能は,端末を接続するポートを指定する機能であるエッジポートと同じポートに設定することはできません。
