7.5.5　Tag変換機能

＜この項の構成＞
(1)　概要
(2)　Tag変換機能使用時の注意事項

(1)　概要

Tag変換機能は，Taggedフレームをレイヤ2スイッチ中継する際に，フレームのVLAN TagのVLAN IDフィールドを別の値に変換する機能です。この機能によって，異なるVLAN IDで設定した既設のVLANを一つのVLANとして接続することが可能となります。

Tag変換機能は，VLANのTaggedポートでポートごとに指定します。Tag変換機能を使用しない通常のTaggedポートでは，VLAN TagのVLAN IDフィールドにコンフィグレーションで指定したVLANのVLAN IDを使用します。Tag変換機能を指定した場合はそのIDを使用します。そのIDのことをTranslated IDと呼びます。

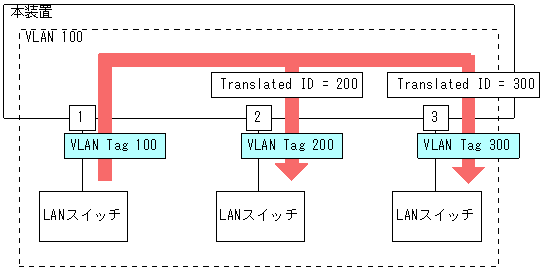

Tag変換機能の構成例を次の図に示します。図では，ポート1はTag変換機能未指定であり，ポート2およびポート3にそれぞれTag変換機能を設定し，VLAN TagのVLAN IDフィールドを変換して中継します。

図7-14　Tag変換機能の構成例

[図データ]

(2)　Tag変換機能使用時の注意事項

Tag変換機能を設定したポートで未定義フレーム廃棄機能を使用した場合，未定義フレームの判定をTranslated IDで行うため注意してください。
