7.5.6　L2プロトコルフレーム透過機能

＜この項の構成＞

(1)　BPDUフォワーディング機能

(2)　EAPOLフォワーディング機能

(1)　BPDUフォワーディング機能

(a)　概要

この機能は，スパニングツリーを使用しないVLANでBPDUを中継する機能です。通常BPDUはVLAN内では中継しません。

中継するBPDUは本装置から見ると単なるマルチキャストフレームとなり，スパニングツリーの計算には使用しません。

VLANトンネリングでこの機能を使用すると，ユーザのBPDUを通過させることができます。その際，すべてのエッジ装置，コア装置でBPDUフォワーディング機能を設定する必要があります。

(b)　BPDUフォワーディング機能使用時の注意事項

ポートVLANのuntagged-portを指定しているVLANで適用すると，シングルスパニングツリーおよびマルチプルスパニングツリーのBPDUを中継します。

(2)　EAPOLフォワーディング機能

(a)　概要

この機能は，IEEE 802.1Xを使用しないVLANでEAPOLを中継する機能です。通常EAPOLはVLAN内では中継しません。

中継するEAPOLは本装置から見ると単なるマルチキャストフレームとなり，IEEE 802.1Xの認証には使用しません。

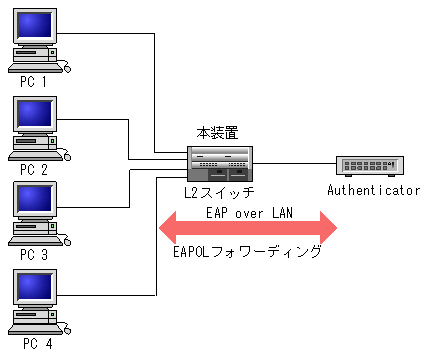

本装置を，Authenticatorと端末(Supplicant)の間のL2スイッチとして用いるときにこの機能を使用します。
