7.5.4　VLANトンネリング

＜この項の構成＞

(1)　概要

(2)　VLANトンネリング機能を使用するための必須条件

(3)　VLANトンネリング機能使用時の注意事項

(1)　概要

VLANトンネリング機能とは，複数ユーザのVLANをほかのVLANの中に集約して「トンネル」する機能です。IEEE802.1Q VLAN-Tagをスタックすることで一つのVLAN内にほかのVLANに属するフレームをトランスペアレントに通すことができます。トンネルは3個所以上のサイトを接続するマルチポイント接続が可能です。適用例を次の図に示します。

この適用例では，レイヤ2 VPNサービスである広域イーサネットサービスに適用する場合を例に示します。本装置にVLANトンネリング機能を適用します。本装置でVLAN-Tagをスタックして図中のLANスイッチ間の通信をトランスペアレントに行うことができます。

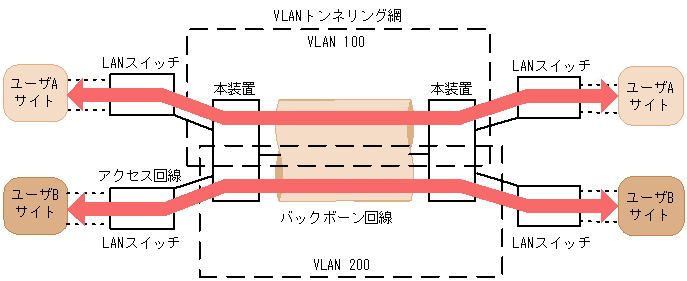

図7-13　VLANトンネリング概要（広域イーサネットサービス適用例）

(2)　VLANトンネリング機能を使用するための必須条件

VLANトンネリング機能を使用する場合は，下記の設定が必須となります。

• コンフィグレーションコマンドvlan-tunneling-enableを設定する。
• VLANトンネリング機能を実現するVLANでは，アクセス回線側はUntaggedポートを定義，バックボーン回線側はTaggedポートを定義する（アクセス回線側とバックボーン回線側を同じポートで共用することはできない）。
• VLANトンネリングのバックボーン回線はコンフィグレーションコマンドlineのjumbo-frameサブコマンドもしくはethernet-jumbo-frameコマンドで，1,522バイト以上（FCSを除く）を設定する。

(3)　VLANトンネリング機能使用時の注意事項

(a)　デフォルトVLANについて

デフォルトVLANの自動加入を行いません。すべてのVLANを明示的に設定してください。

(b)　スパニングツリーについて

Untaggedポート（アクセス回線側）ではスパニングツリーは動作しません。Taggedポート（バックボーン回線側）だけでスパニングツリーを使用できます。

(c)　VLAN Tagスタックの段数について

VLAN Tagのスタックは2段のスタックをサポートします。3段以上スタックしているフレームを扱うことはできません。

(d)　レイヤ3インタフェースの使用について

VLANトンネリング機能使用時は，VLANにIPアドレスを設定することはできません。本装置の管理などを目的としたIPアドレスは，次に示すどれかを使用してください。

• RMイーサネットインタフェース【AX7800S】
• リモートマネージメントポートもしくはメンテナンスポート【AX5400S】
• ルータポート
