トラブルシューティングガイド

1.2.2　AX3800S/AX3600S/AX2400Sの障害解析

運用中に障害が発生し，装置を目視で直接確認できる場合には，「2.2　AX3800S/AX3600S/AX2400Sのトラブルシュート」の対策内容に従ってトラブルシュートしてください。

装置のLEDについては，「図1-2　正面パネルのレイアウトの例」および「表1-2　LEDの表示，スイッチ，コネクタ」に例を示すので参考にしてください。

なお，装置を目視で確認できない場合でも，リモート運用端末から運用コマンドで装置のLEDを確認することにより，装置を目視できる場合と同様にトラブルシュートすることができます。

また，AX3800S，AX3600S，AX2400Sでは各装置モデルを以下のように総称しています。

AC電源モデル

AX3640S-24T，AX3630S-24T，AX3630S-24T2X，AX3630S-24P

AX2430S-24T，AX2430S-24T2X，AX2430S-48T，AX2430S-48T2X

DC電源モデル

AX3630S-24TD，AX3630S-24T2XD

AX2430S-24TD，AX2430S-24T2XD，AX2430S-48TD

電源冗長モデル

AX3830S-44XW，AX3830S-44X4QW，AX3830S-44X4QS，AX3650S-24T6XW，AX3650S-20S6XW，AX3650S-48T4XW

AX3640S-24TW，AX3640S-24T2XW，AX3640S-48TW，AX3640S-48T2XW，AX3640S-24SW，AX3640S-24S2XW，AX3630S-48TW，AX3630S-48T2XW，AX3630S-24S2XW

　

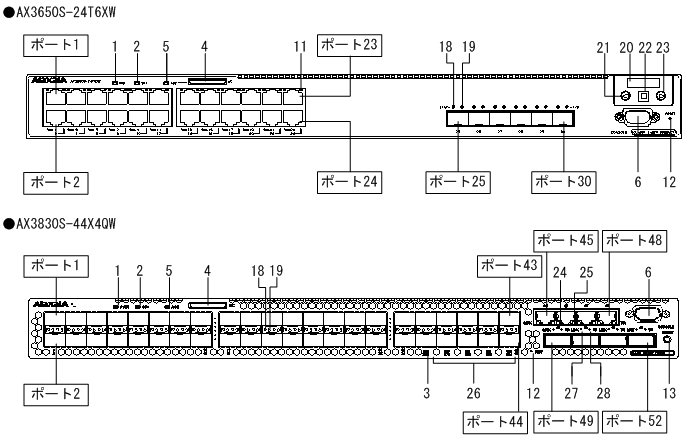

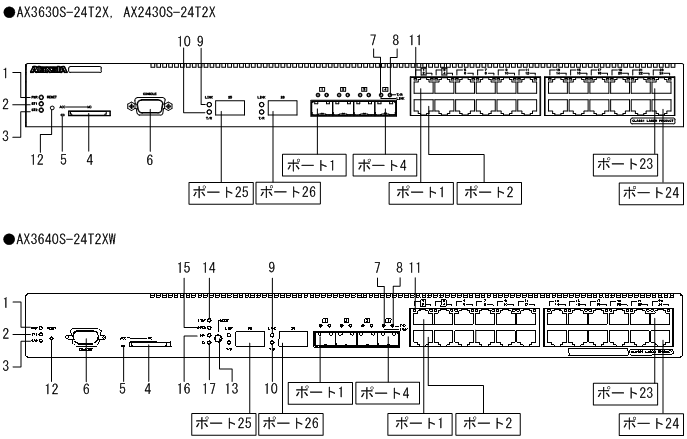

図1-2　正面パネルのレイアウトの例

表1-2　LEDの表示，スイッチ，コネクタ

番号	名称	種類	状態		LED 輝度	内容
1	PWR	LED: 緑	電源の投入状態	緑点灯	通常	電源ON
				緑点滅※1	通常	スリープ中
				消灯	−	電源OFF，または電源異常
2	ST1	LED: 緑/赤	装置の状態	緑点灯	通常	動作可能
					低※2
				緑点滅	通常	準備中（立上げ中）
				緑点滅※1	低	消灯モードの設定中
				赤点滅	通常	装置の部分障害発生
					低※3
				赤点灯	通常	装置の致命的障害発生（継続使用不可）
					低※3
				消灯	−	電源OFF，または電源異常
3	ST2	LED: 緑	未サポート	−	−	−
4	MC	コネクタ	メモリカードスロット	−	−	メモリカードスロット
5	ACC	LED: 緑	メモリカードの状態	点灯	通常	メモリカードアクセス中 （メモリカード取り外し禁止）
					低※3
				消灯	−	メモリカードアイドル中 （メモリカード取り付け，取り外し可能）
6	CONSOLE	コネクタ	CONSOLEポート	−	−	コンソール端末接続用RS-232Cポート
7	LINK	LED: 緑/橙	SFPスロットのイーサネットポートの動作状態	緑点灯	通常	リンク確立／100Mbit/s※4／全二重※5
					低※2
				緑点滅	通常	1000Mbit/s※4
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6／10Mbit/s※4／半二重※5
8	T/R	LED: 緑		緑点滅	通常	フレーム送受信中
					低※2
				消灯	−	未使用
9	LINK	LED: 緑/橙	XFPスロットのイーサネットポートの動作状態	緑点灯	通常	リンク確立／全二重※5
					低※2
				緑点滅	通常	10Gbit/s※4
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6
10	T/R	LED: 緑		緑点滅	通常	フレーム送受信中
					低※2
				消灯	−	未使用
11	1-24	LED: 緑/橙	10/100/1000BASE-Tイーサネットポートの動作状態	緑点灯	通常	リンク確立／100Mbit/s※4／全二重※5
					低※2
				緑点滅	通常	リンク確立およびフレーム送受信中／1000Mbit/s※4
					低※2
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6／10Mbit/s※4／半二重※5
12	RESET	スイッチ （ノンロック）	装置のマニュアルリセットスイッチ	−	−	装置の再起動
13	MODE	ボタン （ノンロック）	モードボタン	−	−	LED表示モードの変更※7
14	LINK	LED: 緑	LED表示モードの選択状態	緑点灯	通常	LINKモードを選択
15	SPEED					SPEEDモードを選択
16	FDX					DUPLEXモードを選択
17	EX					拡張モードを選択
18	LINK	LED: 緑/橙	SFP+スロットのイーサネットポートの動作状態	緑点灯	通常	リンク確立
					低※2
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6
19	T/R	LED: 緑		緑点滅	通常	フレーム送受信中
					低※2
				消灯	−	未使用
20	ディスプレイ	−	未サポート	−	−	−
21	BACK	ボタン	未サポート	−	−	−
22	ENTR	ボタン
23	FWRD	ボタン
24	LINK	LED: 緑/橙	10/100/1000BASE-Tイーサネットポートの動作状態	緑点灯	通常	リンク確立
					低※2
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6
25	T/R	LED: 緑		緑点滅	通常	フレーム送受信中
					低※2
				消灯	−	未使用
26	ID1〜ID4	LED: 緑	未サポート	−	−	−
27	LINK	LED: 緑/橙	QSFP+スロットのイーサネットポートの動作状態	緑点灯	通常	リンク確立
					低※2
				橙点灯	通常	回線障害検出
					低※2
				消灯	−	ST1 LEDが緑点灯の場合，リンク障害，または閉塞。※6
28	T/R	LED: 緑		緑点滅	通常	フレーム送受信中
					低※2
				消灯	−	未使用

（凡例）−：該当なし

注※1　長い間隔の緑点滅（点灯0.5秒，消灯5秒）

注※2　省電力輝度モードを設定している場合です。

注※3　省電力輝度モードまたは消灯モードを設定している場合です。

注※4　モードボタンでSPEEDモードを設定している場合です。

注※5　モードボタンでDUPLEXモードを設定している場合です。

注※6　消灯モードを設定している場合は，リンク確立，フレーム送受信中または回線障害検出となっていることもあります。

注※7　AX3830Sでは未サポートです。
