トラブルシューティングガイド

AX6300Sの障害解析

運用中に障害が発生し，装置を目視で直接確認できる場合には，「2.1　AX6700S/AX6600S/AX6300Sのトラブルシュート」の対策内容に従ってトラブルシュートしてください。

装置の状態は，AX6700Sの場合には基本制御機構（BCU），AX6600Sの場合には制御スイッチング機構（CSU），AX6300Sの場合には管理スイッチング機構（MSU）に表示されます。BCU/CSU/MSUのLED表示などを「表1-1　LED表示，スイッチ，コネクタ」に示します。また，正面パネルのレイアウトの例を「図1-1　正面パネルのレイアウトの例」に示します。

なお，BCU/CSU/MSU以外のオプション機構（BSU，NIF，電源機構，ファンユニット）のLEDなどの情報や，「図1-1　正面パネルのレイアウトの例」に示した以外の正面パネルのレイアウトについては，「ハードウェア取扱説明書」を参照してください。

また，装置を目視で直接確認できない場合でも，リモート運用端末から運用コマンドで装置のLEDを確認することにより，装置を目視できる場合と同様にトラブルシュートすることができます。

表1-1　LED表示，スイッチ，コネクタ

番号名称種類状態内容

1 STATUS LED：緑/橙/赤 BCU/CSU/MSUの動作状態緑点灯：動作可能
橙点灯：自己診断中
緑点滅：ソフトウェアローディング中
赤点灯：障害検出
消灯：電源OFF（BCU/CSU/MSUの交換可能）^※1

2 SYSTEM OPERATION PANEL 液晶ディスプレイおよび操作キーシステム操作パネル装置情報の表示や動作指示，障害情報を表示する（詳細はマニュアル「コンフィグレーションガイド」参照）

3 ACC LED：緑メモリカードの状態緑点灯：メモリカードアクセス中（メモリカードの取り外し禁止）
消灯：メモリカードアイドル中（メモリカードの取り付け，取り外し可能）

4 SD CARD コネクタ SDカードスロット SDカードスロット

5 RESET スイッチ
（ノンロック）装置のマニュアルリセットスイッチ 1秒押下：装置に障害が発生した場合などに行う^※2※3
5秒押下：パスワードを忘れてしまった場合に行う^※2※4

6 ACH スイッチ
（ノンロック） BCU/CSU/MSUの系切り替えスイッチ BCU/CSU/MSUを二重化している場合に，運用系と待機系とを切り替える^※2※5

7 ACTIVE LED：緑 BCU/CSU/MSUの運用状態緑点灯：運用系
消灯：待機系

8 SYSTEM1 LED：緑/橙/赤装置の状態緑点灯：動作可能
橙点灯：装置の部分障害検出
赤点灯：装置の障害検出

9 SYSTEM2 LED：緑/橙/赤電力モードの状態^※6，※7 緑点灯：省電力モード
緑点滅：電力モード変更中
消灯：通常電力モード
橙点灯：未サポート
赤点灯：未サポート

10 AUX コネクタ AUXポート運用端末接続用RS-232Cポート

11 CONSOLE コネクタ CONSOLEポート運用端末接続用RS-232Cポート

12 MANAGEMENT コネクタ MANAGEMENTポート運用端末接続用10BASE-T/100BASE-TXイーサネットポート

13 LINK LED：緑/橙 MANAGEMENTポートの動作状態緑点灯：リンク確立
橙点灯：障害検出
消灯：リンク障害^※8，または運用停止中^※9

14 T/R LED：緑 MANAGEMENTポートの動作状態緑点灯：パケット送受信中
消灯：パケットを送受信していない

注※1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でBCU/CSU/MSUの電源をOFFにできます。

注※2　スイッチはパネル表面より奥にあります。先の細いドライバなどを使用して押してください。

注※3　押下時間が1秒以下の場合はリセットされないことがあります。

注※4　再起動後は，ログインパスワードおよび装置管理者モードのパスワードが不要となります。そのため，この方法で再起動する場合は注意が必要です。

注※5　運用系のBCU/CSU/MSUのACHスイッチを押した場合だけ系切替が行われます。

注※6　MSU（AX6300S），およびソフトウェアVer.11.1より前のソフトウェアを使用しているBCU（AX6700S）では，常に消灯となります。

注※7　運用系のBCU/CSUだけ，電力モードの状態を示します。

注※8　ケーブルが抜けている場合も含みます。

注※9　コマンドの入力で運用を停止させることができます。

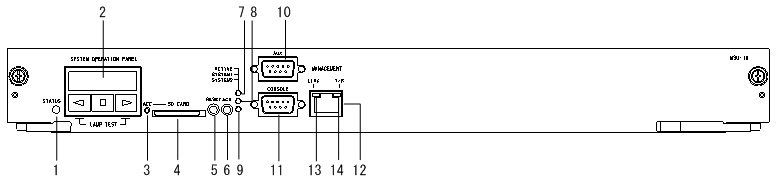

図1-1　正面パネルのレイアウトの例

番号	名称	種類	状態	内容
1	STATUS	LED：緑/橙/赤	BCU/CSU/MSUの動作状態	緑点灯：動作可能橙点灯：自己診断中緑点滅：ソフトウェアローディング中赤点灯：障害検出消灯：電源OFF（BCU/CSU/MSUの交換可能）^※1
2	SYSTEM OPERATION PANEL	液晶ディスプレイおよび操作キー	システム操作パネル	装置情報の表示や動作指示，障害情報を表示する（詳細はマニュアル「コンフィグレーションガイド」参照）
3	ACC	LED：緑	メモリカードの状態	緑点灯：メモリカードアクセス中（メモリカードの取り外し禁止）消灯：メモリカードアイドル中（メモリカードの取り付け，取り外し可能）
4	SD CARD	コネクタ	SDカードスロット	SDカードスロット
5	RESET	スイッチ（ノンロック）	装置のマニュアルリセットスイッチ	1秒押下：装置に障害が発生した場合などに行う^※2※3 5秒押下：パスワードを忘れてしまった場合に行う^※2※4
6	ACH	スイッチ（ノンロック）	BCU/CSU/MSUの系切り替えスイッチ	BCU/CSU/MSUを二重化している場合に，運用系と待機系とを切り替える^※2※5
7	ACTIVE	LED：緑	BCU/CSU/MSUの運用状態	緑点灯：運用系消灯：待機系
8	SYSTEM1	LED：緑/橙/赤	装置の状態	緑点灯：動作可能橙点灯：装置の部分障害検出赤点灯：装置の障害検出
9	SYSTEM2	LED：緑/橙/赤	電力モードの状態^※6，※7	緑点灯：省電力モード緑点滅：電力モード変更中消灯：通常電力モード橙点灯：未サポート赤点灯：未サポート
10	AUX	コネクタ	AUXポート	運用端末接続用RS-232Cポート
11	CONSOLE	コネクタ	CONSOLEポート	運用端末接続用RS-232Cポート
12	MANAGEMENT	コネクタ	MANAGEMENTポート	運用端末接続用10BASE-T/100BASE-TXイーサネットポート
13	LINK	LED：緑/橙	MANAGEMENTポートの動作状態	緑点灯：リンク確立橙点灯：障害検出消灯：リンク障害^※8，または運用停止中^※9
14	T/R	LED：緑	MANAGEMENTポートの動作状態	緑点灯：パケット送受信中消灯：パケットを送受信していない
