解説書 Vol.1

6.6.1　ATM上のIPXパケットの扱い

ATM層条件Classical IP over ATMによるIPの場合と同じです。「6.4.1　ATM上のIPフォワーディング」を参照してください。ただし，IPXを定義したインタフェースに属するVCは，パラレルPVCのグループに収容できません。収容した場合，該当するVCでIPXの通信ができなくなります。通信不可になった場合，該当するインタフェースからVCグループの構成定義情報を削除すると通信を再開します。

＜この項の構成＞

(1)　IPXアドレスの付与

(2)　ノードアドレス

(3)　IPXネットワークの扱いとネットワークへの接続形態

(4)　フレームフォーマット

(5)　最大データ長

(6)　アドレス解決

(1)　IPXアドレスの付与

本装置は，IPのインタフェースをIPXインタフェースとしても使用することを構成定義情報に定義します。IPXプロトコル単独で使用するインタフェースは定義できません。したがって，IPXアドレスの付与単位はIPの場合と同じです。「6.4.1　ATM上のIPフォワーディング」を参照してください。

(2)　ノードアドレス

IPXを定義したインタフェースごとにノードアドレスを構成定義情報に定義する必要があります。ノードアドレスはIPXアドレスと同一のネットワークアドレスの範囲でユニークになるように設定してください。

(3)　IPXネットワークの扱いとネットワークへの接続形態

本装置のIPXインタフェースはIPのインタフェースをベースとして指定するので，IPXネットワークの範囲(同じネットワークアドレスを持つ範囲)はIPサブネットに等しくなります。また，ネットワークへの接続形態がポイント−ポイント型であるか，ブロードキャスト型であるかの違いによるパケット中継動作の違いも，IPの場合の動作と同じです。「6.4.1　ATM上のIPフォワーディング」を参照してください。

(4)　フレームフォーマット

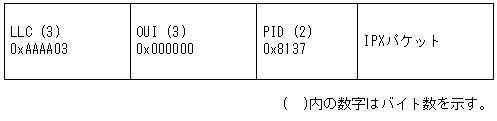

IPXパケットに対し，RFC1483のLLC／SNAP方式でカプセル化します。カプセル化ヘッダフォーマットを次の図に示します。

図6-20　カプセル化ヘッダフォーマット

(5)　最大データ長

「解説書 Vol.2　3.2 通信処理機能」を参照してください。

(6)　アドレス解決

IPX通信のために，ネクストホップのIPXアドレス(ネットワークアドレスおよびノードアドレス)とVPI／VCIの対応づけが必要です。これは，あらかじめ構成定義しておく必要があります。「解説書 Vol.2　3. IPXルーティング」〜「解説書 Vol.2　4. ブリッジ」を参照してください。
