解説書 Vol.1

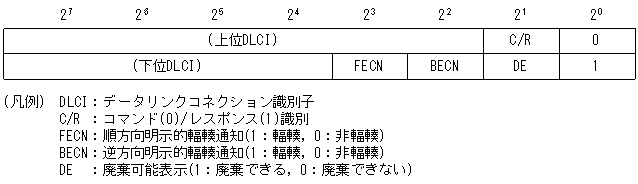

本装置はRFC2427によるパケットのカプセル化を行います。カプセル化フォーマットを次の図に示します。また，この図中のQ.922アドレスフォーマットを「図5-41 Q.922アドレスフォーマット」に示します。
なお，ヘッダ部パディング(図中のPAD部)については次のように処理します。RFC2427ではパディングの要否については規定されていません。フレーム受信時はPAD部があってもなくても受信できます。
一方，フレーム送信時は必ずPAD部が存在します。したがって，接続相手はPAD部の受信が処理できる必要があります。

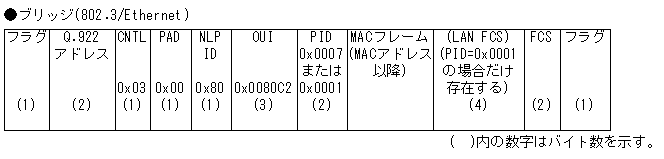

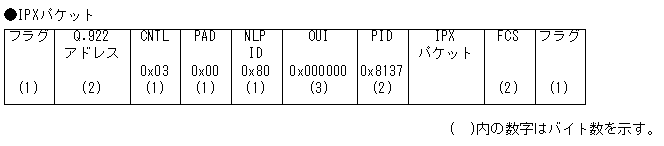

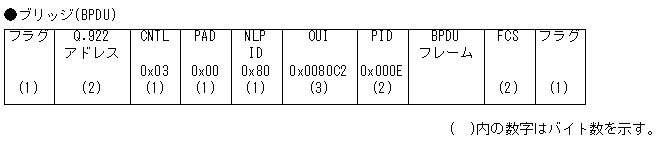

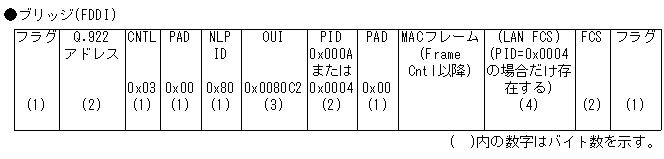

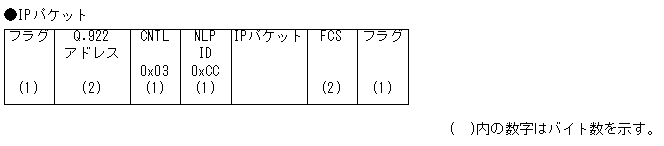

図5-40 カプセル化フォーマット
