5.2.6 PPP制御パケット

LCP,認証,NCPの中継プロトコルごとの制御プロトコルで取り扱うパケットをPPP制御パケットと呼びます。PPPパケットのプロトコルフィールドがLCP,認証,NCPの各制御プロトコルを示す値の場合,PPPパケットのデータ部の内容はPPP制御パケットになります。PPP制御パケットフォーマットを「図5-9 PPP制御パケットフォーマット」に,PPP制御パケットを構成する各フィールドの内容を「表5-12 PPP制御パケットの各フィールドの内容」に示します。

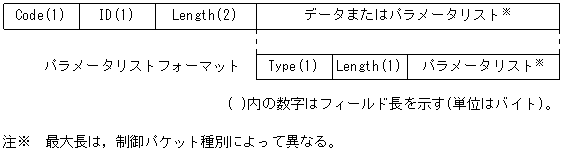

図5-9 PPP制御パケットフォーマット

[図データ]

表5-12 PPP制御パケットの各フィールドの内容

フィールド名 値(16進数)
Code 制御パケットの種別
ID PPP制御パケットの識別子。RequestとReplyの対応づけに使用します。
Length PPP制御パケット長。Codeからパラメータリストフィールドの最後尾まで。
データまたはパラメータリスト PPP制御パケットごとに関連データを格納するフィールド。パラメータリストは,Configure-RQ/Ack/Nak/Rejパケットにあり,「表5-14 パラメータリスト」に示すパラメータが一つまたは複数個格納されます。

PPP制御パケットの機能を次の表に示します。

表5-13 PPP制御パケットの機能

機能および
適用プロトコル
パケット名 Code値
(16進数)
ID値 役割
リンク設定
LCP,IPCP,
IPV6CP,IPXCP,
BNCP,OSINLCP
Configure-RQ 01 任意の値 PPPのリンク接続要求パケット。相手局に自局の受信条件を通知。データフィールドにパラメータリストを格納します。
Configure-Ack 02 Configure-RQに等しい値 受信Configure-RQに対するAckパケット。相手局から通知された受信条件で接続できる場合は本パケットで応答します。データフィールドにパラメータリストを格納します。
Configure-Nak 03 Configure-RQに等しい値 受信Configure-RQに対するNakパケット。相手局から通知された受信条件で接続できず,受信条件の変更を求める場合の応答です。データフィールドにパラメータリストを格納します。
Configure-Rej 04 Configure-RQに等しい値 受信Configure-RQに対するRejectパケット。相手局から通知された受信条件で接続できず,受信条件の撤回を求める場合の応答です。データフィールドにパラメータリストを格納します。
リンク切断
LCP,IPCP,
IPV6CP,IPXCP,
BNCP,OSINLCP
Terminate-RQ 05 任意の値 PPPのリンク切断要求パケット。データフィールドはありません。
Terminate-Ack 06 Terminate-RQに等しい値 PPPのリンク切断要求に対するACKパケット。PPPにはリンク切断要求に対する拒否パケットはありません。データフィールドはありません。
リンクメンテナンス
LCP
Echo-RQ 09 任意の値 相手先に対する折り返し要求パケット。このパケットを受信した局はEcho-Replyで応答しなければなりません。データフィールド内容はマジックナンバー※1と任意のデータ※2です。
Echo-Reply 0a Echo-RQに等しい値 Echo-RQに対するReplyパケット。データフィールド内容はEcho-RQパケットです。
Discard-RQ 0b 任意の値 相手局に対する廃棄要求パケット。(受信した局はこのパケットを廃棄しなければなりません。)データフィールドの内容は任意のデータです。本装置はこのパケットを送信しませんが,受信はできます。
未知Codeパケット拒否
LCP,IPCP,
IPV6CP,IPXCP,
BNCP,OSINLCP
Code-Rej 07 任意の値 受信したPPP制御パケットのCode値に認識できないものがあった場合の応答です。データフィールド内容は認識不能なパケットです。
未知プロトコルパケット拒否
LCP
Protocol-Rej 08 任意の値 受信したPPPパケットにサポートしていないプロトコルのパケットがカプセル化されている場合の応答です。データフィールド内容は未サポートパケットです。
認証(PAP) Authenticate-RQ 01 任意の値 PAP認証時のID/パスワード通知パケット。データフィールドの内容はIDとパスワードです。
Authenticate-Ack 02 Authenticate-RQに等しい値 Autenticate-RQに対する接続許可応答。データフィールドの内容は任意のデータです。
Authenticate-Nak 03 Authenticate-RQに等しい値 Autenticate-RQに対する接続拒否応答。データフィールドの内容は任意のデータです。
認証(CHAP) Challenge 01 任意の値 CHAP認証時のIDとパスワード暗号鍵通知パケット。データフィールドの内容はIDとパスワード暗号鍵です。
Response 02 Challengeに等しい値 CHAP認証時のIDと暗号化パスワード通知パケット。データフィールドの内容はIDと暗号化パスワードです。
Success 03 Responseに等しい値 Responseに対する接続許可通知。データフィールドの内容は任意のデータです。
Failure 04 Responseに等しい値 Responseに対する接続拒否通知。データフィールドの内容は任意のデータです。

注※1 ループバック検出用の乱数。

注※2 本装置が送信するEcho-RQには,128バイトのデータが付きます。データ内容は,次に示す文字列のアスキーコードの繰り返しになります。

**△THE△QUICK△BROWN△FOX△JUMPS△OVER△THE△LAZY△DOG.123456789△**(△はブランク)


表5-14 パラメータリスト」に本装置がサポートするLCP,PAP,CHAP,IPCP,IPV6CP,BNCP,IPXCP,OSINLCPそれぞれについてパラメータリストを示します。パラメータリストはこれらのプロトコルのConfigure-RQ,Configure-Ack,Configure-Nak,Configure-Rejのデータフィールド部分に格納されます。

表5-14 パラメータリスト

プロトコル
種別
Type
(16進数)
Length パラメータ・データ
Data長 内容
LCP 01 4 2 MRU(最大受信ユニット)長
02 6 4 ACCマップ(非同期制御キャラクタマップ)
03 4以上 2以上 認証プロトコル識別子など
04 8 2 品質監視プロトコルID(RFC1333版,c025(16進数))
4 品質監視プロトコルパケット送信間隔(単位=1/100秒)
05 6 4 マジックナンバー
06 6 4 品質監視パケット(RFC1172版)の送信間隔(マイクロ秒単位)
07 2 0 パラメータ・データなし。
このパラメータリストはプロトコルフィールド圧縮を意味します。
08 2 0 パラメータ・データなし。
このパラメータリストはAddress/Control圧縮を意味します。
09 2 0 パラメータ・データなし。
このパラメータリストは32ビットCRCを意味します。
11 4 2 MRRU(マルチリンク最大受信ユニット)長
12 2 2 パラメータ・データなし。
このパラメータリストはマルチリンクショートシーケンス番号ヘッダフォーマットを意味します。
13 3以上 0以上 マルチリンクエンドポイント識別子
17 4 2 BAPリンク識別子
IPCP 01 10 4 自IPアドレス
4 相手IPアドレス
02 4以上 2以上 IP圧縮プロトコル識別子など
03 6 4 IPアドレス
IPV6CP 01 10 0以上 インタフェース識別子
02 4 4以上 IPv6圧縮プロトコル識別子
IPXCP 01 6 4 IPXネットワーク番号
02 8 6 IPXノード番号
03 4以上 2以上 IPX圧縮プロトコル識別子など
04 4以上 2以上 IPXルーティングプロトコル識別子など
05 3以上 1以上 IPXエンティティ名称
06 2 0 パラメータ・データなし。
このパラメータリストはIPX-Config-Completeを意味します。
BNCP 01 4 12ビット リング番号
4ビット ブリッジ番号
02 4 12ビット ライン番号
4ビット ブリッジ番号
03 3 1 MACタイプ識別子
04 3 1 タイニーグラム圧縮Enable/Disableスイッチ
05 3 1 LAN識別子Enable/Disableスイッチ
OSINLCP 01 3 1 Align-NPDU

注 パラメータの詳細については該当のRFCを参照してください。
