5.2.5 カプセル化

データフォーマットはフラグシーケンスに始まり,アドレス部,制御部,プロトコル識別部,データ部,FCS,そして最後にフラグシーケンスで終わります。PPPでカプセル化したデータフォーマットを次の図に示します。

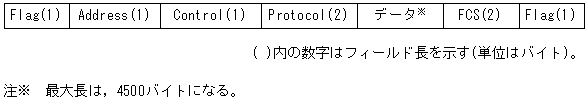

図5-8 PPPでカプセル化したデータフォーマット

[図データ]

PPPのカプセル化時の,PPPフレームフォーマットとPPPプロトコルフィールドの値を「表5-10 PPPフレームフィールドの値」〜「表5-11 PPPプロトコルフィールドの値」に示します。

表5-10 PPPフレームフィールドの値

フィールド名 値(16進数)
Flag 7E固定
Address FF固定
Control 03固定
Protocol カプセル化対象とするデータのプロトコル種別に対応する値が入ります。プロトコル種別と値の対応は「表5-11 PPPプロトコルフィールドの値」を参照してください。
FCS ITU-T準拠の16ビットCRC

表5-11 PPPプロトコルフィールドの値

プロトコル種別 値(16進数)
分類 プロトコル
PPP制御パケット LCP C021
マルチリンク MP 003D
BACP C02B
BAP C02D
認証 PAP C023
CHAP C223
NCP IP Control Protocol 8021
IP Version 6 Control Protocol 8057
IPX Control Protocol 802B
Bridged/Encapsulated Control Protocol 8031
OSI Network Layer Control Protocol 8023
中継対象パケット IP 0021
IPv6 0057
IPX 002B
Bridged/Encapsulated traffic 0031
OSI 0023
