4.3.3　ネットワーク構成例

Tag-VLAN連携をマルチホームまたはTag-VLAN連携回線に設定することで，一つの物理回線に最大256のVLANを収容できます。Tag-VLAN連携のネットワーク構成を次の図に示します。この図の構成では，ネットワークA(VLAN ID=1)とネットワークB(VLAN ID=2)を接続しているインタフェースには二つのVLANを設定します。

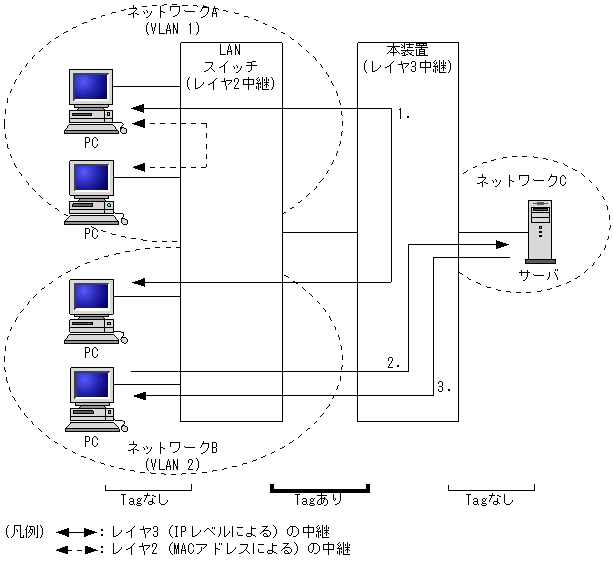

図4-4　 Tag-VLAN連携のネットワーク構成

[図データ]

ネットワークAからネットワークB(またはその逆)へフレームを送る場合，ネットワークBからネットワークCへフレームを送る場合，本装置による中継はLayer3中継(異なるサブネット間の中継)になります。

本装置がサポートするTag-VLAN連携中継の流れを次に示します(番号は「図4-4　 Tag-VLAN連携のネットワーク構成」に対応しています)。

  1. Tag付きフレームの受信(VLAN ID=1)→Tag付きフレームの送信(VLAN-ID=2)
  2. Tag付きフレームの受信(VLAN ID=2)→Tagの削除→Tagなしフレームの送信
  3. Tagなしフレームの受信→Tagの付加→Tagありフレームの送信(VLAN ID=2)

Tag-VLAN連携をマルチホームまたはTag-VLAN連携回線に設定することによって，一つの物理回線に最大256のVLANを収容できます。「図4-4　 Tag-VLAN連携のネットワーク構成」の場合，ネットワークA(VLAN ID=1)とネットワークB(VLAN ID=2)を接続しているインタフェースには二つのVLANを設定します。
