4.4.2　フレーム・フォーマットのトランスレーション

本装置は異なるメディア間のフレーム・フォーマット変換(トランスレーション)を行います。FDDI→イーサネットのトランスレーションを「図4-6　トランスレーション(FDDI→イーサネット)」に，FDDI→IEEE802.3のトランスレーションを「図4-7　トランスレーション(FDDI→IEEE802.3)」に示します。

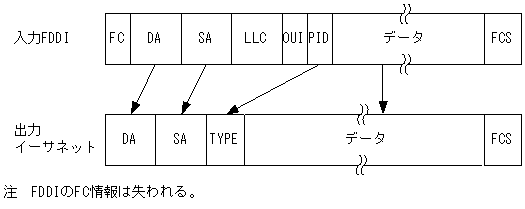

図4-6　トランスレーション(FDDI→イーサネット)

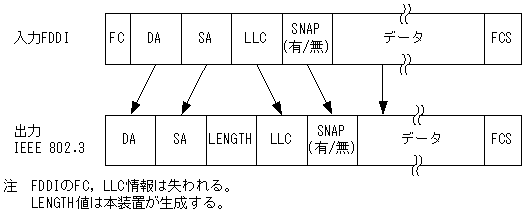

図4-7　トランスレーション(FDDI→IEEE802.3)

FDDI上のフレームをイーサネットに送信するときのトランスレーション条件を次の表に示します。

表4-1　FDDI上のフレームをイーサネットに送信するときのトランスレーション条件

受信FDDIフレーム			イーサネット上に送信するフレームフォーマット
DSAP/SSAP	OUI	PID
0xaa	0x000000	0x80f3	802.3型
		0x80f3以外	イーサネット型
	0x0000f8	0x80f3	イーサネット型
		0x80f3以外	イーサネット型
	その他	−	802.3型
その他	−	−	802.3型

(凡例)　−：該当しない
