4.4.3　MACアドレスのビット順序反転

FDDIとイーサネットでは伝送路上にフレームを送信するときのビット順序が異なります。FDDIでは各オクテットの最上位ビットから送信し，イーサネットではフレームの各オクテットの最下位ビットから送信します。この結果FDDIとイーサネットとではMACアドレスのビット順序が異なるため，本装置はFDDIとイーサネット間のトランスレーションの場合，MACアドレスのビット順序反転を行います。MACアドレスのビット順序反転を次の図に示します。

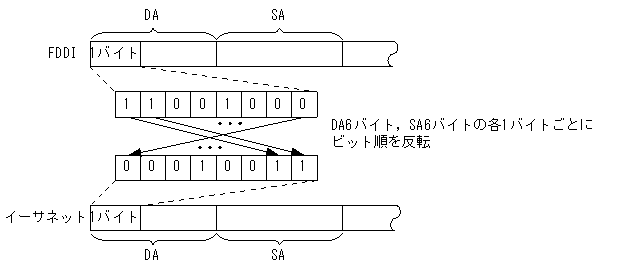

図4-8　MACアドレスのビット順序反転

[図データ]
