4.4.1　トランスレーション適用構成

WANまたはATMを介したブリッジ接続では，一般にイーサネットから受信したフレームをWANまたはATMに中継する場合に，イーサネット上のフレームをカプセル化して送信します。また，WANまたはATMから受信したフレームはカプセル化ヘッダをはずし，さらに中継先のイーサネットメディアに合ったフレーム・フォーマットにトランスレーションして送信します。

本装置はFDDIに接続するインタフェースを持ちませんが，FDDIのフレームをイーサネットのフレームに変換するトランスレーション機能をサポートしています。これによって，WANやATMを介してFDDIに接続するネットワーク構成の場合にもブリッジ中継できます。

＜この項の構成＞
(1)　WANまたはATMを介してFDDIに接続
(2)　トランスレーションをサポートしないブリッジとのリモート接続

(1)　WANまたはATMを介してFDDIに接続

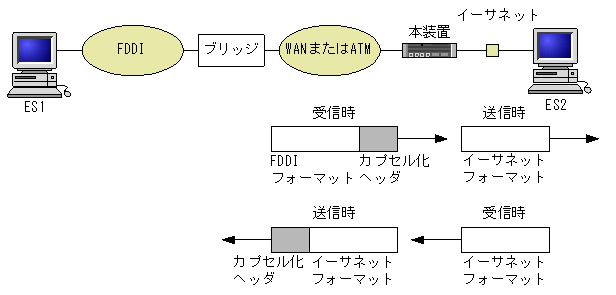

WANまたはATMを介してFDDIに接続する場合のトランスレーションを次の図に示します。

図4-4　WANまたはATMを介してFDDIに接続する場合のトランスレーション

[図データ]

なお，この図の構成でWANまたはATMを介して本装置と接続するブリッジは，本装置と同等の機能を持つトランスペアレント・ブリッジである必要があります。

(2)　トランスレーションをサポートしないブリッジとのリモート接続

本装置ではWANおよびATMインタフェースで，フレームのトランスレーションを行う独自の機能をサポートしており，トランスレーションをサポートしないブリッジとのリモート接続もできます。

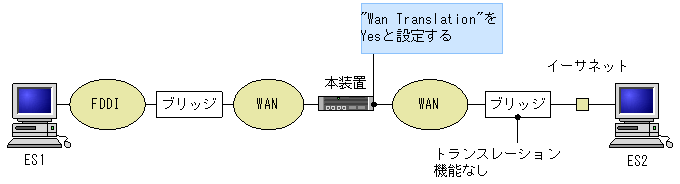

トランスレーションをサポートしないブリッジとのリモート接続を次の図に示します。

図4-5　トランスレーションをサポートしないブリッジとのリモート接続

[図データ]

一般的にこの図のようなネットワーク構成で，イーサネットに接続されたブリッジがFDDIからイーサネットフォーマットへのトランスレーション機能を持たない場合，ES1とES2間の通信ができません。この場合，本装置ではイーサネット側のWANインタフェースの構成定義情報を設定することで，FDDIからイーサネットフォーマットへのトランスレーションを行ったあとに送信でき，ES1とES2間の通信ができるようになります。
