1.5　マーカー

マーカーは，Tag-VLAN連携ヘッダ内のユーザ優先度およびIPヘッダ内のDSCPを書き換える機能です。この節で説明するマーカーの位置づけを次の図に示します。

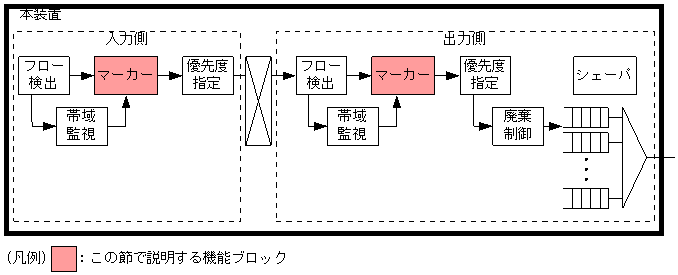

図1-7　マーカーの位置づけ

＜この節の構成＞

(1)　DSCP書き換え

(2)　ユーザ優先度書き換え

(1)　DSCP書き換え

検出したフローのTOSフィールド（IPv4ヘッダ）またはトラフィッククラスフィールド（IPv6ヘッダ）の上位6ビットを書き換えます。ユニキャストは，入力側と出力側でDSCP書き換えを設定できます。マルチキャストは，入力側だけDSCP書き換えを設定できます。

この機能を利用することによって，検出したフローのユーザ優先度をDSCP値に対応づけることができます。例えば，ユーザ優先度が7のフローに対してDSCPを63に設定できます。

また，帯域監視機能ブロックからの指示によって，最低帯域を超えたフローのDSCPを書き換えることができます。例えば，最低帯域を超えたフローに対して，DSCPを0に設定できます。

(2)　ユーザ優先度書き換え

検出したフローのTag-VLAN連携ヘッダ内にあるユーザ優先度を書き換えます。ユーザ優先度は次の図に示すように，VLANタグ情報フィールドの先頭の3ビットを指します。この機能は，出力側だけ設定できます。

この機能を利用することによって，検出したフローのDSCP値をユーザ優先度に対応付けることができます。例えば，DSCPが63のフローに対してユーザ優先度を7に設定できます。

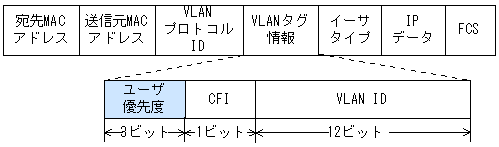

図1-8　Tag-VLAN連携のヘッダフォーマット
