1.3　フロー検出

フロー検出は，パケットの一連の流れであるフローをIPヘッダやTCPヘッダなどの条件に基づいて検出する機能です。

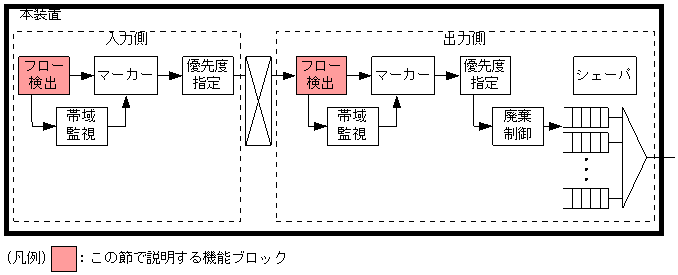

この節で説明する機能ブロックの位置を次の図に示します。

図1-4　フロー検出の位置づけ

＜この節の構成＞

(1)　IPフロー検出

(2)　ハードウェア中継機能使用時の注意事項

(3)　IPX／ブリッジ／HDLCパススルーフロー検出

(1)　IPフロー検出

本装置はQoS制御のためにIPフローを検出しますが，検出するためには，あらかじめ構成定義情報でIPフローを識別するための条件を指定しておく必要があります。IPフロー識別条件とその指定方法を次の表に示します。

表1-3　IPフロー識別条件と指定方法

条件		内容
分類	項目
インタフェース	−	インタフェース名
Tag-VLAN連携	VLAN ID	VLAN番号
	ユーザ優先度	ユーザ優先度を指定します
IPヘッダ	ユーザデータ長	上限値または下限値を指定します
	DSCP値	TOSフィールドまたはトラフィッククラスフィールドの上位6ビット
	プレシデンス	TOSフィールドまたはトラフィッククラスフィールドの上位3ビット
	上位プロトコル	TCP／UDP／ICMP／IGMPなどを示す番号を指定します
	送信元IPアドレス	下限値から上限値の範囲で指定します※１
	宛先IPアドレス	下限値から上限値の範囲で指定します※１
ICMPヘッダ	ICMPタイプ	番号を指定します
	ICMPコード	番号を指定します
UDP／TCP ヘッダ	送信元ポート番号	下限値から上限値の範囲で指定します※１
	宛先ポート番号	下限値から上限値の範囲で指定します※１
IGMPヘッダ	IGMPタイプ	番号を指定します
ICMP6ヘッダ	ICMPv6タイプ	番号を指定します
	ICMPv6コード	番号を指定します

(凡例)　−：該当しない

(2)　ハードウェア中継機能使用時の注意事項

ハードウェア処理によるIPv6中継での，拡張ヘッダ付きのパケットに対する4層情報の検索処理は，基本ヘッダのすぐ次が4層ヘッダになる場合にだけ，4層ヘッダの情報を条件一致の対象にします。

ハードウェア処理時に，拡張ヘッダ付きのパケットに対し4層情報(TCP，UDPまたはICMPv6)を条件とするIPフローを検出するには，フィルタリング検索で動作パラメータとして「拡張ヘッダ追跡」を指定したフローに条件一致させます。QoS機能単独では4層情報を条件とするIPフローを検出できません。

(3)　IPX／ブリッジ／HDLCパススルーフロー検出

本装置はIPX，ブリッジ，HDLCパススルーについてもフローを検出し，QoS制御の対象にできます。この場合も，あらかじめ構成定義情報で指定しておきます。ただし，IPのようにパケットの内容による識別は行わず，対象とするインタフェースだけを指定します。
