本装置のQoS機能のブロック図を次に示します。

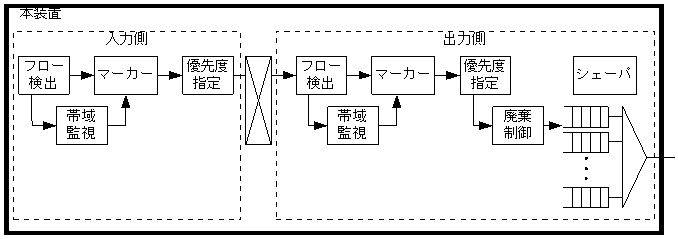

図1-3 QoS制御の機能ブロック図
図に示した機能ブロックの概要を次の表に示します。
機能ブロック 機能概要 フロー検出 プロトコル種別やIPアドレス,ポート番号などの条件に一致するフローを検出します。 帯域監視 フローごとに帯域を監視して,帯域を超えたフローに対してペナルティを与えます。 マーカー IPヘッダ内のDSCPやTag-VLAN連携ヘッダのユーザ優先度の値を書き換える機能です。 優先度指定 フローをキューイングするキュー番号や,廃棄され易さを示すキューイング優先度を指定します。 廃棄制御 パケットの優先度とキューの状態に応じて,該当パケットをキューイングするか廃棄するかを制御します。廃棄制御は出力側だけの機能です。 シェーパ 各キューからのパケットの出力順序および出力帯域を制御します。シェーパは出力側だけの機能です。 機能ブロックの詳細について,次の節から説明します。
