show interfaces(PRI)

［機能］

WAN PRI回線のNIF情報，Lineのdetail情報を表示します。

［入力形式］

回線種別指定

PRIで定義された全Lineのdetail（詳細）情報と，Line配下のタイムスロットのsummary（要約）情報を表示します。

show interfaces pri <NIF No.>/<Line No.>

Line指定

Lineのdetail（詳細）情報と，Line配下のタイムスロットのsummary（要約）情報を表示します。

show interfaces {nif <NIF No.> line [<Line No.>] | <Line Name>}

Timeslot指定

Timeslotのdetail（詳細）情報を表示します。なお，レイヤ2プロトコルがフレームリレーの場合は，Timeslot配下のDLCIのsummary（要約）情報を表示します。

show interfaces {nif <NIF No.> line <Line No.> ts [<Timeslot No.>]
| <Timeslot Name>}

［パラメータ］

pri

PRIで定義された全Lineのdetail（詳細）情報と，Line配下のタイムスロットのsummary（要約）情報を表示します。

本パラメータを指定し，<NIF No.>/<Line No.>パラメータを省略した場合は，NIF情報は表示されません。

nif <NIF No.>または<NIF No.>

NIF番号を指定します。指定できるNIF番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。

line <Line No.>または<Line No.>

Line番号を指定します。指定できるLine番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。<Line No.>を省略した場合は指定NIF配下の全Lineのdetail（詳細）情報を表示します。

ts <Timeslot No.>

タイムスロット番号を指定します。指定できるTimeslot番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。<Timeslot No.>を省略した場合は，指定Line配下の全Timeslotのdetail（詳細）情報を表示します。

<Line Name>

Line名称を指定します。

<Timeslot Name>

タイムスロット名称を指定します。

［使用者レベル］

一般ユーザ

［実行例］［表示説明］

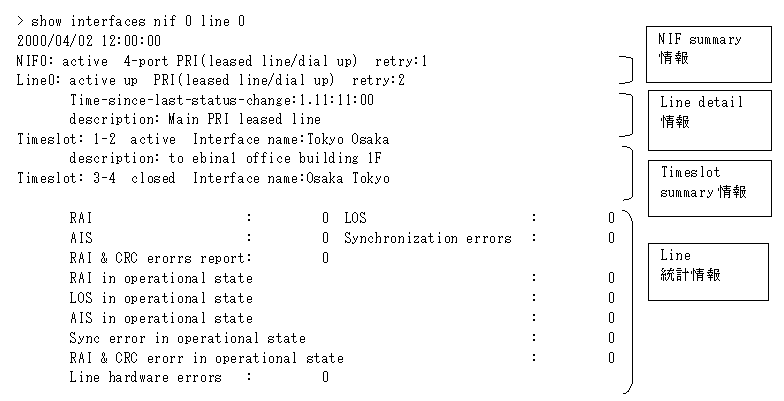

「図20-4　WAN PRI(leased line)回線のLine指定コマンド実行結果画面」にWAN PRI回線のLine指定時の表示例を，「表20-8　WAN PRI回線のLine情報表示内容」に表示項目の内容を示します。

図20-4　WAN PRI(leased line)回線のLine指定コマンド実行結果画面

表20-8　WAN PRI回線のLine情報表示内容

情報種別	表示項目	表示内容
NIF summary情報(*1)	<NIF No.>	対象NIF番号
	<NIF状態>	NIFの状態
		active	運用中
		initialize	初期化中
		fault	障害中
		closed	コマンド閉塞中
		unused	未使用（構成定義情報未設定）
		mismatch	構成定義情報不一致
		locked	構成定義情報で運用停止中
	<NIF種別>	NIFの種別
		2-port PRI 2-port BRI(leased line/dial up)	1次群インタフェース　2回線基本インタフェース　2回線
		2-port serial 1-port PRI 1-port BRI	シリアル　2回線 1次群インタフェース　1回線 基本インタフェース　1回線
		4-port PRI(leased line/dial up)	1次群インタフェース　4回線
		8-port PRI(leased line/dial up)	1次群インタフェース　8回線
	Retry	当該NIFの障害リトライカウンタ
Line detail情報	<Line No.>	対象Line番号
	<Line状態>	Lineの状態
		active up	運用中(正常動作中)
		active down	運用中(回線障害発生中)
		initialize	初期化中
		test	回線テスト中
		fault	障害中
		closed	コマンド閉塞中
		unused	未使用(構成定義情報未設定)
		mismatch	構成定義情報不一致
		locked	構成定義情報で運用停止中
	<Line種別>	Lineの種別
		PRI(leased line/dial up)	1次群専用回線
	retry	当該Lineの障害リトライカウンタ
	Time-since-last-status-change	状態が変化してからの経過時間を表示。 hh:mm:ss（24時間以内の場合：hh=時，mm=分，ss=秒） dd.hh:mm:ss（24時間を超えた場合：dd=日数，hh=時，mm=分，ss=秒） Over 100 days（100日以上経過している場合）
	description	該当Lineに定義したdescription構成定義情報の内容を示します。description構成定義情報は，該当Lineに関する利用目的などをコメントとして設定できる情報です。 なお，description構成定義情報を定義していない場合は，内容は表示しません。
Timeslot summary情報	<Timeslot No>-<Timeslot width>	対象タイムスロット番号とタイムスロット幅
	<タイムスロット状態>	active up	運用中(正常動作)
		active down	運用中(回線障害発生中)
		initialize	初期化中または未起動(*2)
		test	回線テスト中
		closed	コマンド閉塞中
		unused	未使用(構成定義情報未設定)
		mismatch	構成定義情報不一致
	Interface name	タイムスロットに割り付けられたインタフェース名称を表示
	description	該当タイムスロットのdescription構成定義情報の内容を示します。 description構成定義情報は，該当タイムスロットに関する利用目的などをコメントとして設定できる情報です。 なお，description構成定義情報を定義していない場合は，内容は表示しません。
Line統計情報	RAI	I i/f障害(RAI)回数
	LOS	I i/f障害(LOS)回数
	AIS	I i/f障害(AIS)回数
	Synchronization errors	I i/f障害(同期はずれ)回数
	RAI & CRC errors report	I i/f障害(RAIおよびCRC)回数
	RAI in operational state	通信中障害(RAI)発生回数
	LOS in operational state	通信中障害(LOS)発生回数
	AIS in operational state	通信中障害(AIS)発生回数
	Sync error in operational state	通信中障害(同期はずれ)発生回数
	RAI & CRC error in operational state	通信中障害(RAIおよびCRC)発生回数
	Line hardware errors	I i/f H/W障害発生回数

(*1)

回線種別指定（priパラメータ）を実行した場合，NIF summary情報は表示されず，以下のような表示となります。

<Line Name>: NIF<NIF No.>/Line<Line No.>

(*2)

インタフェースバックアップを定義している場合，現在使用していないインタフェースは起動しません（バックアップ先回線がISDNで，かつ自動切戻しの場合を除く）。この状態でも”initialize”を表示します。

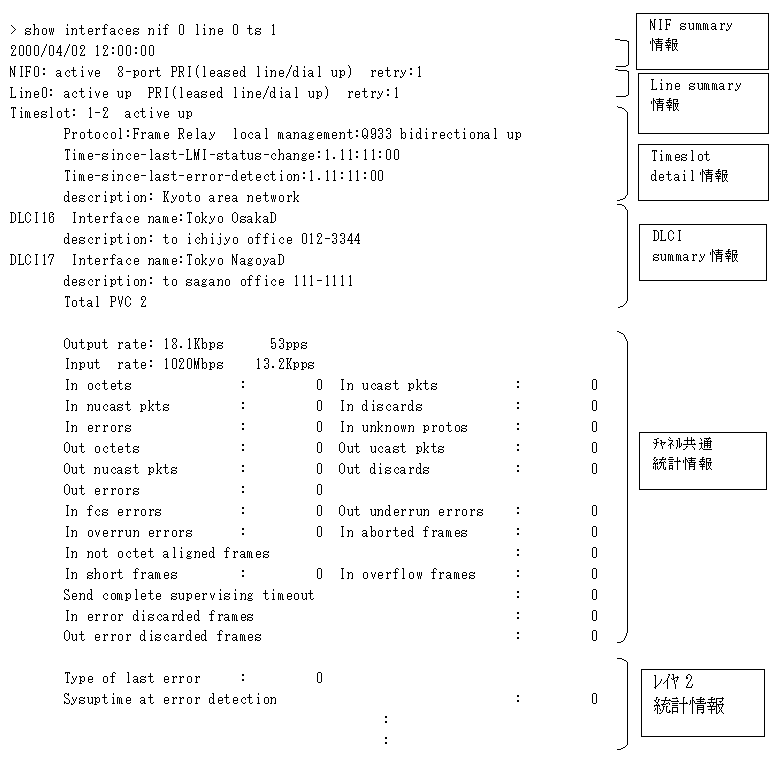

「図20-5　WAN PRI回線のTimeslot指定コマンド実行結果画面」にWAN PRI回線Timeslot指定時の表示例を，「表20-9　WAN PRI回線のTimeslot情報表示内容」に表示項目の内容を示します。

図20-5　WAN PRI回線のTimeslot指定コマンド実行結果画面

表20-9　WAN PRI回線のTimeslot情報表示内容

情報種別	表示項目	表示内容
NIF summary情報	<NIF No.>	対象NIF番号
	<NIF状態>	NIFの状態
		active	運用中
		initialize	初期化中
		fault	障害中
		closed	コマンド閉塞中
		unused	未使用（構成定義情報未設定）
		mismatch	構成定義情報不一致
		locked	構成定義情報で運用停止中
	<NIF種別>	NIFの種別
		2-port PRI 2-port BRI(leased line/dial up)	1次群インタフェース　2回線基本インタフェース　2回線
		2-port serial 1-port PRI 1-port BRI	シリアル　2回線 1次群インタフェース　1回線 基本インタフェース　1回線
		4-port PRI(leased line/dial up)	1次群インタフェース　4回線
		8-port PRI(leased line/dial up)	1次群インタフェース　8回線
	retry	当該NIFの障害リトライカウンタ
Line summary情報	<Line No.>	対象Line番号
	<Line状態>	Lineの状態
		active up	運用中(正常動作中)
		active down	運用中(回線障害発生中)
		initialize	初期化中
		test	回線テスト中
		fault	障害中
		closed	コマンド閉塞中
		unused	未使用(構成定義情報未設定)
		mismatch	構成定義情報不一致
		locked	構成定義情報で運用停止中
	<Line種別>	Lineの種別
		PRI(leased line/dial up)	1次群専用回線
	retry	当該Lineの障害リトライカウンタ
Timeslot detail情報(共通)	<Timeslot No>-<Timeslot width>	対象タイムスロット番号とタイムスロット幅
	<タイムスロット状態>	active up	運用中(正常動作)
		active down	運用中(回線障害発生中)
		initialize	初期化中まはた未起動(*5)
		test	回線テスト中
		closed	コマンド閉塞中
		unused	未使用(構成定義情報未設定)
		mismatch	構成定義情報不一致
	Protocol	リンクレイヤプロトコル
	Interface name	タイムスロットに割り付けられたインタフェース名称を表示
	description	該当タイムスロットのdescription構成定義情報の内容を示します。 description構成定義情報は，該当タイムスロットに関する利用目的などをコメントとして設定できる情報です。 なお，description構成定義情報を定義していない場合は，内容は表示しません。
Timeslot detail情報(PPP)(*3)	MRU	MRU長(LCPがUPしていない場合 '----'を表示)
	MTU	MTU長(LCPがUPしていない場合 '----'を表示)
	LCP IPCP IPXCP BridgeNCPIPV6CP OSINLCP	LCP,IPCP,IPXCP,BridgeNCP,IPV6CP,OSINLCPの各状態（up：確立，down：非確立）
	Time-since-last-LCP-status-change	状態が変化してからの経過時間を表示。 hh:mm:ss（24時間以内の場合：hh=時，mm=分，ss=秒） dd.hh:mm:ss（24時間を超えた場合：dd=日数，hh=時，mm=分，ss=秒） Over 100 days（100日以上経過している場合）
	Source IP address	自局IPアドレス(IPCPがUPしていない場合 '----'を表示)
	Destination IP address	相手局IPアドレス(IPCPがUPしていない場合 '----'を表示)
Timeslot detail情報(フレームリレー)(*4)	local management	PVC状態確認手順(No, Q933 DTE, Q933 DCE, Q933 bidirectional, ANSI DTE, ANSI DCE, ANSI bidirectional)および状態(up, down)
	Time-since-last-LMI-status-change	LMIの状態が変化してからの経過時間
	Time-since-last-error-detection	最後にエラーを検出してからの経過時間
DLCI summary 情報(*4)	Interface name	DLCIに割り付けられたインタフェース名称を表示
	description	該当DLCIのdescription構成定義情報の内容を示します。 description構成定義情報は，該当DLCIに関する利用目的などをコメントとして設定できる情報です。 なお，description構成定義情報を定義していない場合は，内容は表示しません。
	Total PVC	DLCI数
チャネル共通統計情報	Output rate	コマンド投入前1秒間の送信スループットをbit/sおよびpacket/sで表示します。 bit/s算出には1フレームあたり1フラグ＋FCSを含めます。透過性保証のために挿入されるビットは含めません。
	Input rate	コマンド投入前1秒間の受信スループットをbit/sおよびpacket/sで表示します。 bit/s算出には1フレームあたり1フラグ＋FCSを含めます。エラー廃棄フレーム，透過性保証のために挿入されるビットは含めません。packet/s算出にはエラー廃棄フレーム数は含めません。
	In octets	受信オクテット数
	In ucast pkts	受信ユニキャストフレーム数
	In nucast pkts	受信ノンユニキャストフレーム数
	In discards(*1)	受信後に廃棄した正常フレーム数
	In errors(*1)	エラーのため廃棄したフレーム数
	In unknown protos	受信した未サポートフレーム数
	Out octets	送信完了オクテット数
	Out ucast pkts	送信ユニキャストフレーム数
	Out nucast pkts	送信ノンユニキャストフレーム数
	Out discards(*1)	正常だが送信できないフレーム数
	Out errors(*1)	エラーのため送信できないフレーム数
	In fcs errors(*1)	FCSエラーとなったフレーム数
	Out underrun errors(*1)	アンダーランエラー数
	In overrun errors(*1)	オーバーランエラー数
	In aborted frames(*1)	アボートフレーム数
	In not octed aligned frames	端数ビット受信回数
	In short frames(*1)	ショートフレーム数
	In overflow frames(*1)	オーバフロー数
	Send complete supervising timeout	送信完了タイムアウト回数
レイヤ2統計情報(PPP)(*3)	In PPP bad addrs	不正Aパートパケット数
	In PPP bad controls	不正Cパートパケット数
	In PPP too longs	最大長をオーバーしたパケット数
	In PPP bad FCSs	FCSエラー発生回数
	Out LCP code-reject	送信Code-Rejectパケット数
	In LCP code-reject	受信Code-Rejectパケット数
	Out LCP protocol-reject	送信Protocol-Rejectパケット数
	In LCP protocol-reject	受信Protocol-Rejectパケット数
	LCP config-req timeout	Config-Requestタイムアウト回数
	LCP config-req retryout	Config-Requestリトライアウト回数
	LCP term-req timeout	Terminate-Requestタイムアウト回数
	LCP term-req retryout	Terminate-Requestリトライアウト発生回数
	LCP zero restart retryout	Zero-Restart-Counterリトライアウト発生回数
	LCP negotiation loops	ネゴシエーションループ発生回数
	In LCP too shorts	受信ショートフレーム数
	In LCP control pkts	受信制御用パケット数
	Out LCP control pkts	送信制御用パケット数
	Out IPCP code-reject	送信Code-Rejectパケット数
	In IPCP code-reject	受信Code-Rejectパケット数
	IPCP config-req timeout	Config-Requestタイムアウト回数
	IPCP config-req retryout	Config-Requestリトライアウト回数
	IPCP term-req timeout	Terminate-Requestタイムアウト回数
	IPCP term-req retryout	Terminate-Requestリトライアウト回数
	IPCP zero restart retryout	Zero-Restart-Counterリトライアウト回数
	Out BNCP code-reject	送信Code-Rejectパケット数
	In BNCP code-reject	受信Code-Rejectパケット数
	BNCP config-req timeout	Config-Requestタイムアウト回数
	BNCP config-req retryout	Config-Requestリトライアウト回数
	BNCP term-req timeout	Terminate-Requestタイムアウト回数
	BNCP term-req retryout	Terminate-Requestリトライアウト回数
	BNCP zero restart retryout	Zero-Restart-Counterリトライアウト回数
	Out IPXCP code-reject	送信Code-Rejectパケット数
	In IPXCP code-reject	受信Code-Rejectパケット数
	IPXCP config-req timeout	Config-Requestタイムアウト回数
	IPXCP config-req retryout	Config-Requestリトライアウト回数
	IPXCP term-req timeout	Terminate-Requestタイムアウト回数
	IPXCP term-req retryout	Terminate-Requestリトライアウト回数
	IPXCP zero restart retryout	Zero-Restart-Counterリトライアウト回数
	Out IPV6CP code-reject	送信Code-Rejectパケット数
	In IPV6CP code-reject	受信Code-Rejectパケット数
	IPV6CP config-req timeout	Config-Requestタイムアウト回数
	IPV6CP config-req retryout	Config-Requestリトライアウト回数
	IPV6CP term-req timeout	Terminate-Requestタイムアウト回数
	IPV6CP term-req retryout	Terminate-Requestリトライアウト回数
	IPV6CP zero restart retryout	Zero-Restart-Counterリトライアウト回数
	Out OSINLCP code-reject	送信Code-Rejectパケット数
	In OSINLCP code-reject	受信Code-Rejectパケット数
	OSINLCP config-reg timeout	Config-Requestタイムアウト回数
	OSINLCP config-reg retryout	Config-Requestリトライアウト回数
	OSINLCP term-reg timeout	Terminate-Requestタイムアウト回数
	OSINLCP term-reg retryout	Terminate-Requestリトライアウト回数
	OSINLCP zero restart retryout	Zero-Restart-Counterリトライアウト回数
レイヤ2統計情報(フレームリレー)(*4)	Type of last error(*1)	最後に起きたエラーのタイプ
	Sysuptime at error detection(*1)	エラー検出したSysUpTime(フレームリレーDTE MIBのfrErrTimeの値を10進数で表示)
	Error data(*1)	エラーパケットの内容(フレームリレーDTE MIBのfrErrDataの値(フレーム先頭から4バイト分のデータ)を10進数で表示)
	User-side link quality errors	ユーザ側手順が検出したPVC状態確認リンク品質エラー回数
	User-side protocol errors	ユーザ側手順が検出したPVC状態確認プロトコルエラー回数
	User-side link down count	ユーザ側手順が検出したリンクDOWN回数
	Network-side PVC link quality errors	網側手順が検出したPVC状態確認リンク品質エラー回数
	Network-side PVC Protocol Errors	網側手順が検出したPVC状態確認プロトコルエラー回数
	Network-side PVC link down count	網側手順が検出したリンクDOWN回数
	In error discarded frames	エラーによる廃棄フレーム数
	In invalid DLCI pkts	未定義DLCIフレーム受信回数
	In illegal DLCI pkts	不正DLCIフレーム受信回数
	In unknown error pkts	未定義エラー発生回数
	In unknown information element pkts	未定義情報エレメントフレーム受信回数
	In sequence error pkts	シーケンスエラー発生回数
	In unknown report type pkts	未定義リポートタイプ受信回数
	In status enquiry	受信StatusEnq数
	In status	受信Status数
	In asynchronous status	受信UpdateStatus数
	Out status enquiry	送信StatusEnq数
	Out status	送信Status数
	Out asynchronous status	送信UpdateStatus数
	Status timeout	Statusタイムアウト回数

(*1) 1秒間に65536以上発生した場合，正しくカウントできないことがあります。

(*2) clear counters(PRI)を実行してもクリアしません。

(*3) リンクレイヤプロトコルがPPPの場合，表示されます。

(*4) リンクレイヤプロトコルがフレームリレーの場合，表示されます。

(*5)

インタフェースバックアップを定義している場合，現在使用していないインタフェースは起動しません（バックアップ先回線がISDNで，かつ自動切戻しの場合を除く）。この状態でも”initialize”を表示します。

［ユーザ通信への影響］

なし

［応答メッセージ］

表20-10　show interfaces(PRI)コマンドのメッセージ一覧

メッセージ	内容
Illegal NIF -- <NIF No.>.	NIF番号が範囲外です。<NIF No.> NIF番号
No such interface -- <Interface Name>.	指定インタフェース名は見つかりません。 <Interface Name> インタフェース名
Can't execute this command in standby rm.	このコマンドは待機系RM上では実行できません。
Illegal setting for NIF <NIF No.>.	指定NIF以下のパラメータは指定NIFでは適用しません。<NIF No.> NIF番号
Disconnected or no configuration Line <Line No.>.	指定Lineは未定義または未実装である。<Line No.>Line番号
Disconnected interface <Interface Name>.	指定インタフェースは未実装である。<Interface Name>インタフェース名
No configuration Timeslot <Timeslot No.>.	指定タイムスロットは未定義である。<Timeslot No.>タイムスロット番号
Not operational NIF <NIF No.>.	<NIF No.>は実行可能ではありません。
Not operational interface <Interface Name>.	指定インタフェースは実行可能ではありません。 <Interface Name>インタフェース名
No operational NIF.	実行可能なNIFはありません。
No operational Line.	実行可能なLineはありません。
No operational Timeslot.	実行可能なTimeslotはありません。
Invalid name <name>.	無効な名称指定です。
Can't execute.	コマンド実行できない。

［注意事項］

• 統計情報のカウンタ値はRPの再起動，またNIFの上位のRPやNIFに対して(close rp,close nifによる)閉塞状態指示したあとの(free rp，free nifによる)閉塞解除指示によって0クリアされます。
• RP，NIFのH／W障害発生時，NIF配下の統計情報カウンタは0クリアされます。
• 構成定義情報の削除／追加をした場合，対象の統計情報カウンタは0クリアされます。
