show interfaces（serial）

［機能］

WANシリアル回線のNIF情報，Lineのdetail情報を表示します。なお，レイヤ2プロトコルがフレームリレーの場合は，対象Line配下のDLCIのsummary（要約）情報を表示します。

［入力形式］

回線種別指定
Serialで定義された全Lineのdetail（詳細）情報を表示します。
show interfaces serial [<NIF No.>/<Line No.>]

Line指定
Lineのdetail（詳細）情報を表示します。
show interfaces {nif <NIF No.> line [<Line No.>] | <Line Name>}

［パラメータ］

serial
Serialで定義された全Lineのdetail（詳細）情報を表示します。
本パラメータを指定し<NIF No.>/<Line No.>パラメータを省略した場合は，NIF情報は表示されません。

nif <NIF No.>または<NIF No.>
NIF番号を指定します。指定できるNIF番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。

line [<Line No.>]または<Line No.>
Line番号を指定します。指定できるLine番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。<Line No.>を省略した場合は指定NIF配下の全Lineのdetail（詳細）情報を表示します。

<Line Name>
Line名称を指定します。

［使用者レベル］

一般ユーザ

［実行例］

「図20-1　WAN（シリアル回線）のLine指定コマンド実行結果画面」にWAN シリアル回線の表示例を示します。

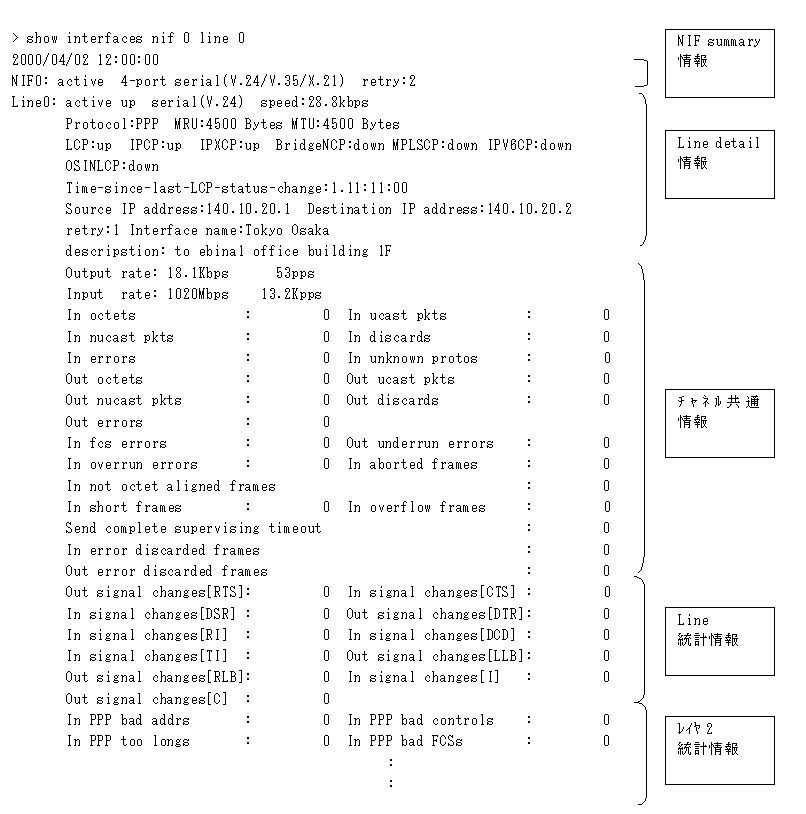

図20-1　WAN（シリアル回線）のLine指定コマンド実行結果画面

[図データ]

［表示説明］

回線種別指定（serialパラメータ）を<NIF No.>/<Line No.>パラメータなしで実行した場合，NIF情報は表示されず，以下の表示となります。

<Line Name>:NIF<NIF No.>/Line<Line No.>

「表20-1　WAN（シリアル回線）のLine情報表示内容」にWANシリアル回線の表示項目の内容を示します。

表20-1　WAN（シリアル回線）のLine情報表示内容

情報種別 表示項目 表示内容
NIF summary情報 <NIF No.> 対象NIF番号
<NIF状態> NIFの状態
active 運用中
initialize 初期化中
fault 障害中
closed コマンド閉塞中
unused 未使用（構成定義情報未設定）
mismatch 構成定義情報不一致
locked 構成定義情報で運用停止中
<NIF種別> NIFの種別
4-port serial(V.24/V.35/X.21) シリアル　4回線
8-port serial(V.24/V.35/X.21) シリアル　8回線
2-port serial 1-port PRI 1-port BRI シリアル　2回線 1次群インタフェース　1回線 基本インタフェース　1回線
retry 当該NIFの障害リトライカウンタ
Line detail情報(共通) <Line No.> 対象Line番号
<Line状態> Lineの状態
active up 運用中(正常動作中)
active down 運用中(回線障害発生中)
initialize 初期化中または未起動（*4）
test 回線テスト中
fault 障害中
closed コマンド閉塞中
unused 未使用(構成定義情報未設定)
mismatch 構成定義情報不一致
locked 構成定義情報で運用停止中
<Line種別> Lineの種別
serial(V.24) シリアル回線（V.24）
serial(V.35) シリアル回線（V.35）
serial(X.21) シリアル回線（X.21）
serial(----) シリアル回線（種別未判明時）
speed 回線速度(kbit/s)
回線速度が検出できない場合 '0' を表示
Protocol リンクレイヤプロトコル
retry 当該Lineの障害リトライカウンタ
Interface name Lineに割り付けられたインタフェース名称を表示
description 該当Lineに定義したdescription構成定義情報の内容を示します。description構成定義情報は，該当Lineに関する利用目的などをコメントとして設定できる情報です。
なお，description構成定義情報を定義していない場合は，内容は表示しません。
Line detail情報(PPP)(*2) MRU MRU長(LCPがUPしていない場合 '----'を表示)
MTU MTU長(LCPがUPしていない場合 '----'を表示)
LCP
IPCP
IPXCP
BridgeNCP
IPV6CP
OSINLCP		 LCP,IPCP,IPXCP,BridgeNCP,IPV6CP,OSINLCPの各状態（up:確立，down:非確立）
Time-since-last-LCP-status-change 状態が変化してからの経過時間を表示。
hh:mm:ss（24時間以内の場合：hh=時，mm=分，ss=秒）
dd.hh:mm:ss（24時間を超えた場合：dd=日数，hh=時，mm=分，ss=秒）
Over 100 days（100日以上経過している場合）
Source IP address 自局IPアドレス(IPCPがUPしていない場合 '----'を表示)
Destination IP address 相手局IPアドレス(IPCPがUPしていない場合 '----'を表示)
Line detail情報(フレームリレー)(*3) local management PVC状態確認手順(No, Q933 DTE, Q933 DCE, Q933 bidirectional, ANSI DTE, ANSI DCE, ANSI bidirectional)および状態(up, down)
Time-since-last-LMI-status-change LMIの状態が変化してからの経過時間
Time-since-last-error-detection 最後にエラーを検出してからの経過時間
チャネル共通統計情報 Output rate コマンド投入前1秒間の送信スループットをbit/sおよびpacket/sで表示します。bit/s算出には1フレームあたり1フラグ＋FCSを含めます。透過性保証のために挿入されるビットは含めません。
Input rate コマンド投入前1秒間の受信スループットをbit/sおよびpacket/sで表示します。bit/s算出には1フレームあたり1フラグ＋FCSを含めます。エラー廃棄フレーム，透過性保証のために挿入されるビットは含めません。packet/s算出にはエラー廃棄フレーム数は含めません。
In octets 受信オクテット数
In ucast pkts 受信ユニキャストフレーム数
In nucast pkts 受信ノンユニキャストフレーム数
In discards 受信後に廃棄した正常フレーム数
In errors エラーのため廃棄したフレーム数
In unknown protos 受信した未サポートフレーム数
Out octets 送信完了オクテット数
Out ucast pkts 送信ユニキャストフレーム数
Out nucast pkts 送信ノンユニキャストフレーム数
Out discards 正常だが送信できないフレーム数
Out errors エラーのため送信できないフレーム数
In fcs errors FCSエラーとなったフレーム数
Out underrun errors アンダーランエラー数
In overrun errors オーバーランエラー数
In aborted frames アボートフレーム数
In not octed aligned frames 端数ビット受信回数
In short frames ショートフレーム数
In overflow frames オーバフロー数
Send complete supervising timeout 送信完了タイムアウト回数
In error discarded frames 受信失敗廃棄フレーム数
Out error discarded frames 送信失敗廃棄フレーム数
Line統計情報 Out signal changes[RTS] RTS信号の切り替え回数(出力)
In signal changes[CTS] CTS信号の切り替え回数(入力)
In signal changes[DSR] DSR信号の切り替え回数(入力)
Out signal changes[DTR] DTR信号の切り替え回数(出力)
In signal changes[RI] RI信号の切り替え回数(入力)
In signal changes[DCD] DCD信号の切り替え回数(入力)
In signal changes[TI] TI信号の切り替え回数
Out signal changes[LLB] LLB信号の切り替え回数
Out signal changes[RLB] RLB信号の切り替え回数
In signal changes[I] I線の切り替え回数
Out signal changes[C] C線の切り替え回数
レイヤ2統計情報(PPP)(*2) In PPP bad addrs 不正Aパートパケット数
In PPP bad controls 不正Cパートパケット数
In PPP too longs 最大長をオーバーしたパケット数
In PPP bad FCSs FCSエラー発生回数
Out LCP code-reject 送信Code-Rejectパケット数
In LCP code-reject 受信Code-Rejectパケット数
Out LCP protocol-reject 送信Protocol-Rejectパケット数
In LCP protocol-reject 受信Protocol-Rejectパケット数
LCP config-req timeout Config-Requestタイムアウト回数
LCP config-req retryout Config-Requestリトライアウト回数
LCP term-req timeout Terminate-Requestタイムアウト回数
LCP term-req retryout Terminate-Requestリトライアウト発生回数
LCP zero restart retryout Zero-Restart-Counterリトライアウト発生回数
LCP negotiation loops ネゴシエーションループ発生回数
In LCP too shorts 受信ショートフレーム数
In LCP control pkts 受信制御用パケット数
Out LCP control pkts 送信制御用パケット数
Out IPCP code-reject 送信Code-Rejectパケット数
In IPCP code-reject 受信Code-Rejectパケット数
IPCP config-req timeout Config-Requestタイムアウト回数
IPCP config-req retryout Config-Requestリトライアウト回数
IPCP term-req timeout Terminate-Requestタイムアウト回数
IPCP term-req retryout Terminate-Requestリトライアウト回数
IPCP zero restart retryout Zero-Restart-Counterリトライアウト回数
Out BNCP code-reject 送信Code-Rejectパケット数
In BNCP code-reject 受信Code-Rejectパケット数
BNCP config-req timeout Config-Requestタイムアウト回数
BNCP config-req retryout Config-Requestリトライアウト回数
BNCP term-req timeout Terminate-Requestタイムアウト回数
BNCP term-req retryout Terminate-Requestリトライアウト回数
BNCP zero restart retryout Zero-Restart-Counterリトライアウト回数
Out IPXCP code-reject 送信Code-Rejectパケット数
In IPXCP code-reject 受信Code-Rejectパケット数
IPXCP config-req timeout Config-Requestタイムアウト回数
IPXCP config-req retryout Config-Requestリトライアウト回数
IPXCP term-req timeout Terminate-Requestタイムアウト回数
IPXCP term-req retryout Terminate-Requestリトライアウト回数
IPXCP zero restart retryout Zero-Restart-Counterリトライアウト回数
Out IPV6CP code-reject 送信Code-Rejectパケット数
In IPV6CP code-reject 受信Code-Rejectパケット数
IPV6CP config-req timeout Config-Requestタイムアウト回数
IPV6CP config-req retryout Config-Requestリトライアウト回数
IPV6CP term-req timeout Terminate-Requestタイムアウト回数
IPV6CP term-req retryout Terminate-Requestリトライアウト回数
IPV6CP zero restart retryout Zero-Restart-Counterリトライアウト回数
Out OSINLCP code-reject 送信Code-Rejectパケット回数
In OSINLCP code-reject 受信Code-Rejectパケット回数
OSINLCP config-reg timeout Config-Requestタイムアウト回数
OSINLCP config-reg retryout Config-Requestリトライアウト回数
OSINLCP term-reg timeout Terminate-Requestタイムアウト回数
OSINLCP term-reg retryout Terminate-Requestリトライアウト回数
OSINLCP zero restart retryout Zero-Restart-Counterリトライアウト回数
レイヤ2統計情報(フレームリレー)(*3) Type of last error(*1) 最後に起きたエラーのタイプ
Sysuptime at error detection(*1) エラー検出したSysUpTime(フレームリレーDTE MIBのfrErrTimeの値を10進数で表示)
Error data(*1) エラーパケットの内容(フレームリレーDTE MIBのfrErrDataの値(フレーム先頭から4バイト分のデータ)を10進数で表示)
User-side link quality errors ユーザ側手順が検出したPVC状態確認リンク品質エラー回数
User-side protocol errors ユーザ側手順が検出したPVC状態確認プロトコルエラー回数
User-side link down count ユーザ側手順が検出したリンクDOWN回数
Network-side PVC link quality errors 網側手順が検出したPVC状態確認リンク品質エラー回数
Network-side PVC Protocol Errors 網側手順が検出したPVC状態確認プロトコルエラー回数
Network-side PVC link down count 網側手順が検出したリンクDOWN回数
In error discarded frames エラーによる廃棄フレーム数
In invalid DLCI pkts 未定義DLCIフレーム受信回数
In illegal DLCI pkts 不正DLCIフレーム受信回数
In unknown error pkts 未定義エラー発生回数
In unknown information element pkts 未定義情報エレメントフレーム受信回数
In sequence error pkts シーケンスエラー発生回数
In unknown report type pkts 未定義リポートタイプ受信回数
In status enquiry 受信StatusEnq数
In status 受信Status数
In asynchronous status 受信UpdateStatus数
Out status enquiry 送信StatusEnq数
Out status 送信Status数
Out asynchronous status 送信UpdateStatus数
Status timeout Statusタイムアウト回数

(*1) clear counters (serial)を実行してもクリアしません。

(*2) リンクレイヤプロトコルがPPPの場合，表示されます。

(*3) リンクレイヤプロトコルがフレームリレーの場合，表示されます。

(*4)
インタフェースバックアップを定義している場合，現在使用していないインタフェースは起動しません（バックアップ先回線がISDNで，かつ自動切戻しの場合を除く）。この状態でも”initialize”を表示します。

［ユーザ通信への影響］

なし

［応答メッセージ］

表20-2　show interfaces(serial)コマンドのメッセージ一覧

メッセージ 内容
Illegal NIF -- <NIF No.>. NIF番号が範囲外です。<NIF No.> NIF番号
No such interface -- <Interface Name>. 指定インタフェース名は見つかりません。
<Interface Name> インタフェース名
Can't execute this command in standby rm. このコマンドは待機系RM上では実行できません。
Disconnected or no configuration Line <Line No.>. 指定Lineは未定義または未実装である。<Line No.>Line番号
Disconnected interface <Interface Name>. 指定インタフェースは未実装である。
<Interface Name>インタフェース名
Not operational NIF <NIF No.>. <NIF No.>は実行可能ではありません。
Not operational interface <Interface Name>. 指定インタフェースは実行可能ではありません。<Interface Name>インタフェース名
No operational NIF. 実行可能なNIFはありません。
No operational Line. 実行可能なLineはありません。
Invalid name <name>. 無効な名称指定です。
Can't execute. コマンド実行できない。

［注意事項］
