運用コマンドレファレンス Vol.1

show vlan

［機能］

Tag-VLAN連携のNIF情報，Line情報，Tag-VLAN連携回線のsummary情報および統計情報を表示します。

［入力形式］

show vlan nif <NIF No.> line <Line No.> vlan [<VLAN ID>]
show vlan <VLAN Name>

［パラメータ］

nif <NIF No.>

NIF番号を指定します。指定できるNIF番号の値の範囲は，「1.3　本書の記述について　 (3)　［パラメータ］」を参照してください。

line <Line No.>

Line番号を指定します。指定できるLine番号の値の範囲は，「1.3　本書の記述について　 (3)　［パラメータ］」を参照してください。

vlan [<VLAN ID>]

VLAN番号を指定します。指定できるVLAN番号の値の範囲は，「1.3　本書の記述について　 (3)　［パラメータ］」を参照してください。VLAN番号省略時は，指定Line配下の全Tag-VLAN連携情報を表示します。

<VLAN Name>

Tag-VLAN連携名称を指定します。

［使用者レベル］

一般ユーザ

［実行例］

NIF情報，Line情報，Tag-VLAN連携回線のsummary情報および統計情報を表示します。実行結果画面例を「図18-3　イーサネットTag-VLAN連携指定実行結果画面」に示します。

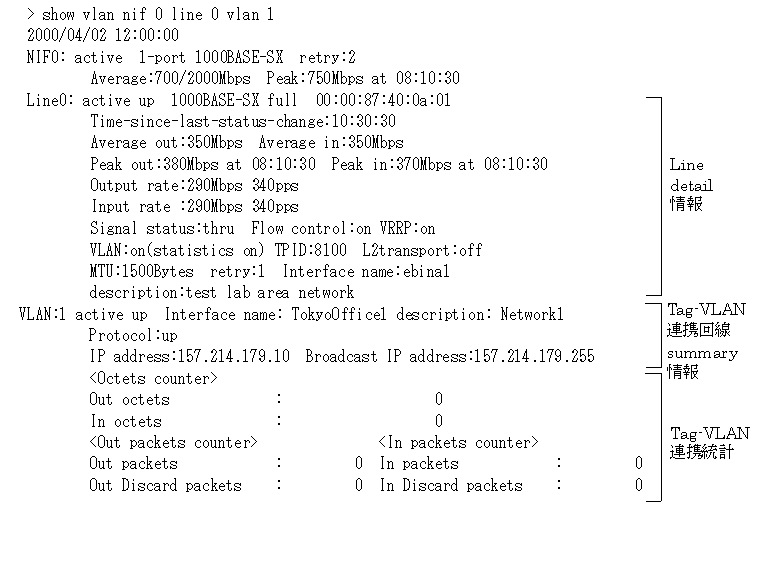

図18-3　イーサネットTag-VLAN連携指定実行結果画面

［表示説明］

Tag-VLAN連携統計の表示項目の説明を「表18-6　イーサネットTag-VLAN連携の統計情報表示」に示します。

NIF情報の表示項目については「show nif(LAN)」を，Line detail情報およびTag-VLAN連携回線のsummary情報の表示項目については「show interfaces(LAN)」参照してください。

表18-6　イーサネットTag-VLAN連携の統計情報表示

表示項目表示内容

詳細情報意味

Out octets(*1) 送信オクテット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）

In octets(*1) 受信オクテット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）

Out packets(*2) 送信パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）

In packets(*2) 受信パケット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）

Out discard packets 送信廃棄パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）

In discard packets 受信廃棄パケット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）

*1：採取対象は，MACヘッダおよびIPヘッダを除くIPv4パケットのペイロードとIPv6パケットのペイロードとの合計

*2：採取対象は，ユニキャスト・パケット数だけでなく，マルチキャスト・パケット数，ブロードキャスト・パケット数との合計

表示項目	表示内容
詳細情報	意味
Out octets(*1)	送信オクテット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In octets(*1)	受信オクテット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）
Out packets(*2)	送信パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In packets(*2)	受信パケット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）
Out discard packets	送信廃棄パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In discard packets	受信廃棄パケット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）

［ユーザ通信への影響］

なし

［応答メッセージ］

表18-7　show vlanコマンドのメッセージ一覧

メッセージ内容

No such interface -- <Interface Name>. 指定インタフェース名は見つかりません。
<Interface Name> インタフェース名

Can't execute this command in standby rm. このコマンドは待機系RM上では実行できません。

Disconnected or no configuration Line <Line No.>. 指定Lineは未定義または未実装である。<Line No.>LINE番号

Disconnected interface <Interface Name>. 指定インタフェースは未実装である。<Interface Name>インタフェース名

Not operational NIF <NIF No.>. <NIF No.>は実行可能ではありません。

Not operational interface <Interface Name>. 指定インタフェースは実行可能ではありません。
<Interface Name>インタフェース名

No operational NIF. 実行可能なNIFはありません。

No operational Line. 実行可能なLineはありません。

Can't execute. その他の要因でコマンドが実行できません。

メッセージ	内容
No such interface -- <Interface Name>.	指定インタフェース名は見つかりません。 <Interface Name> インタフェース名
Can't execute this command in standby rm.	このコマンドは待機系RM上では実行できません。
Disconnected or no configuration Line <Line No.>.	指定Lineは未定義または未実装である。<Line No.>LINE番号
Disconnected interface <Interface Name>.	指定インタフェースは未実装である。<Interface Name>インタフェース名
Not operational NIF <NIF No.>.	<NIF No.>は実行可能ではありません。
Not operational interface <Interface Name>.	指定インタフェースは実行可能ではありません。 <Interface Name>インタフェース名
No operational NIF.	実行可能なNIFはありません。
No operational Line.	実行可能なLineはありません。
Can't execute.	その他の要因でコマンドが実行できません。

［注意事項］

Tag-VLAN連携統計を採取するにはLine構成定義情報でvlan_statisticsオプションを指定する必要があります。

Line構成定義情報の削除／追加およびLine構成定義情報のvlan_statisticsオプションの削除／追加をした場合，対象の統計情報カウンタは0クリアされます。

LANのNIF情報表示およびLineのsummary情報だけ表示したい場合はshow nif(LAN)を実行してください。

Tag-VLAN連携統計情報のカウンタ値はRPの再起動，またNIFの上位のRPに対して(close rp，close nifコマンドによる)閉塞状態指示したあとの(free rp，free nifコマンドによる)閉塞解除指示によって0クリアされます。Tag-VLAN連携の運用状態／非運用状態の切り替え（disableパラメータ参照）ではクリアされません。

RPのH／W障害発生時，NIF配下の統計情報カウンタは0クリアされます。
