運用コマンドレファレンス Vol.1

show vlans

［機能］

全Tag-VLAN連携回線のsummary情報および統計情報を表示します。

［入力形式］

show vlans

［パラメータ］

なし

［使用者レベル］

一般ユーザ

［実行例］

定義してあるTag-VLAN連携回線のsummary情報および統計情報を表示します。実行結果画面例を「図18-4　イーサネットVLANS指定実行結果画面」に示します。

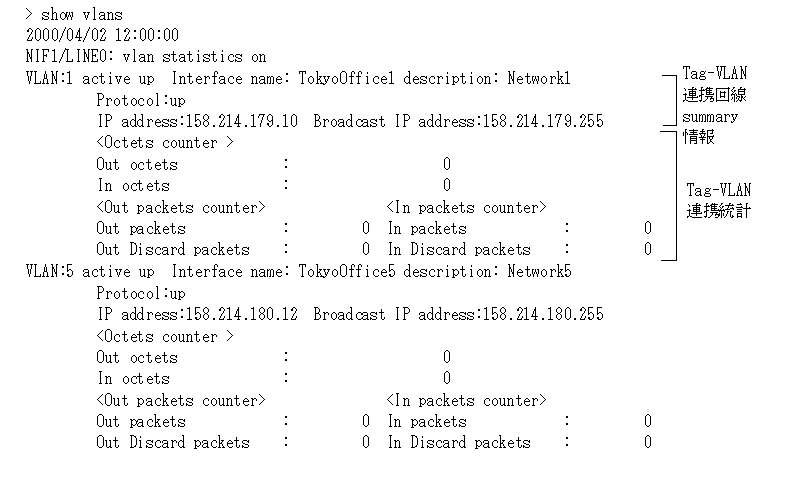

図18-4　イーサネットVLANS指定実行結果画面

［表示説明］

Tag-VLAN連携統計の表示項目の説明を「表18-8　イーサネットVLANSの統計情報表示」に示します。

Tag-VLAN連携回線のsummary情報の表示項目については「show interfaces(LAN)」を参照してください。

表18-8　イーサネットVLANSの統計情報表示

表示項目	表示内容
	詳細情報	意味
NIF/LINE	NIF番号/Line番号
vlan statistics	Tag-VLAN連携統計採取指定	on=指定あり，off=指定なし
Out octets(*1)	送信オクテット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In octets(*1)	受信オクテット数（ただし，ARP受信パケットおよびl2transportが定義された回線からの受信パケットは対象外）
Out packets(*2)	送信パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In packets(*2)	受信パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
Out discard packets	送信廃棄パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）
In discard packets	受信廃棄パケット数（ただし，ARP送信パケットおよびl2transportが定義された回線からの送信パケットは対象外）

*1：採取対象は，MACヘッダおよびIPヘッダを除くIPv4パケットのペイロードとIPv6パケットのペイロードとの合計

*2：採取対象は，ユニキャスト・パケット数だけでなく，マルチキャスト・パケット数，ブロードキャスト・パケット数との合計

［ユーザ通信への影響］

なし

［応答メッセージ］

表18-9　show vlansコマンドのメッセージ一覧

メッセージ	内容
Can't execute this command in standby rm.	このコマンドは待機系RM上では実行できません。
Can't execute.	その他の要因でコマンドが実行できません。

［注意事項］

• Tag-VLAN連携統計を採取するにはline構成定義情報でvlan_statisticsオプションを指定する必要があります。
• Line構成定義情報の削除／追加およびLine構成定義情報のvlan_statisticsオプションの削除／追加をした場合，対象の統計情報カウンタは0クリアされます。
• LANのNIF情報表示およびLineのsummary情報だけ表示したい場合はshow nif(LAN)を実行してください。
• Tag-VLAN連携統計情報のカウンタ値はRPの再起動，またNIFの上位のRPに対して(close rp，close nifコマンドによる)閉塞状態指示したあとの(free rp，free nifコマンドによる)閉塞解除指示によって0クリアされます。Tag-VLAN連携の運用状態／非運用状態の切り替え（disableパラメータ参照）ではクリアされません。
• RPのH／W障害発生時，NIF配下の統計情報カウンタは0クリアされます。
