運用ガイド
WAN回線の回線テストまたはBERT（bit err rate test）では，指定するテスト種別により，テスト用に送出するフレームまたはデータの折り返し位置が異なります。テスト種別によるフレームの折り返し位置を次の図に示します。

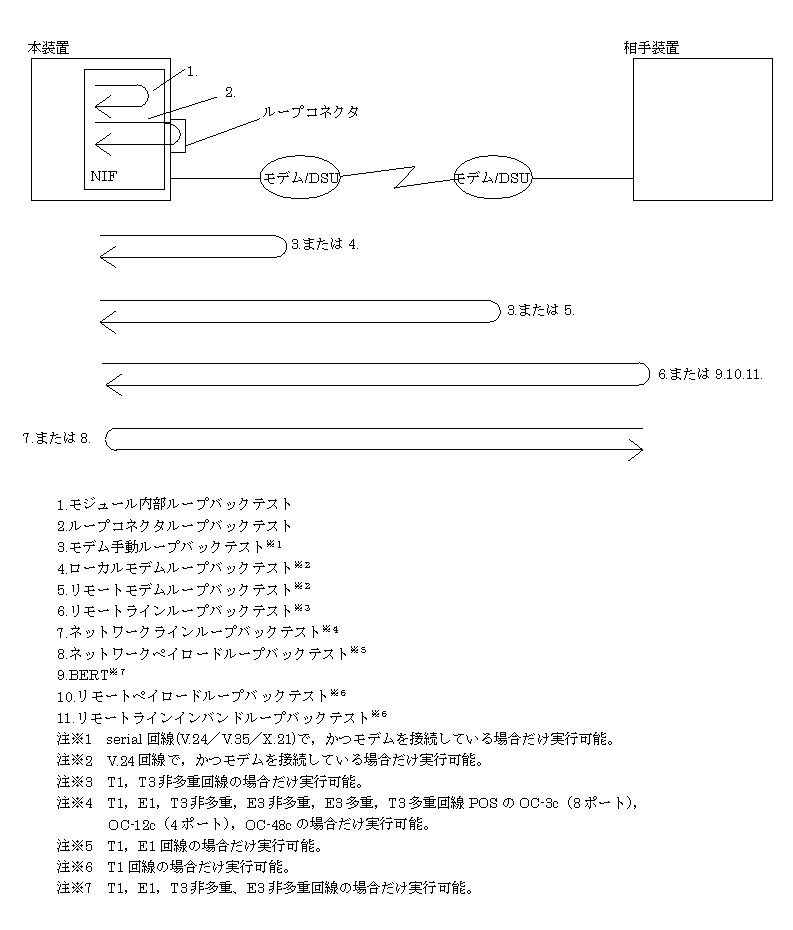

図8-12 WAN回線での回線テストのテスト種別によるフレームの折り返し位置
また，回線種別により，実行可能なテスト種別が異なります（回線種別と実行可能なテスト種別は，「運用コマンドレファレンス Vol.1 test interfaces(WAN)」を参照してください）。
次にテスト種別ごとのテスト方法を説明します。
- ＜この項の構成＞
- (1) モジュール内部ループバックテスト
- (2) ループコネクタループバックテスト
- (3) モデム手動ループバックテスト
- (4) ローカルモデムループバックテスト（LLB）
- (5) リモートモデムループバックテスト（RLB）
- (6) リモートラインループバックテスト
- (7) ネットワークラインループバックテスト
- (8) ネットワークペイロードループバックテスト
- (9) リモートペイロードループバックテスト
- (10) リモートラインインバンドループバックテスト
(1) モジュール内部ループバックテスト
本テストは全回線種別で実行可能です。
本テストでは，テスト用フレームは本装置のNIFボード内で折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 internal[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]コマンド実行結果として，「図8-13 WAN回線でのtest interfaces，no test interfacesコマンド実行結果例」に示す画面を表示しますので，次のことを確認してください。
- ”Send-NG”および”Receive-NG”が0であること。
”Send-NG”および”Receive-NG”が0の場合，回線テスト結果は正常です。
- 注1：
- ”Send-NG”および”Receive-NG”が0でない場合は，何らかの異常がありますので「運用コマンドレファレンス Vol.1 no test interfaces（WAN）」の回線テスト実行結果の表示内容を参照してください。
- 注2：
- NIFボードOC-3c（8ポート），OC-12c（4ポート），OC-48cは構成定義情報lineのclock＝independent設定のときだけテスト実行可能で，clock＝externalに設定した場合，回線障害になる可能性があります。

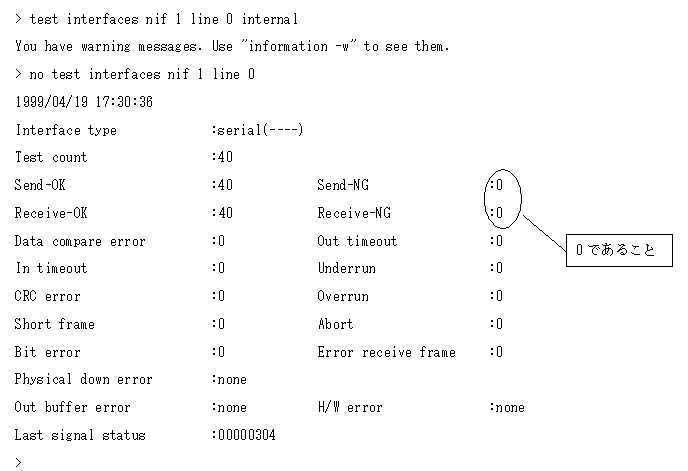

図8-13 WAN回線でのtest interfaces，no test interfacesコマンド実行結果例
(2) ループコネクタループバックテスト
本テストは全回線種別で実行可能です。
本テストでは，テスト用フレームは本装置のNIFボードに接続したループコネクタ内で折り返します。
回線種別ごとにテストする対象のLINE番号のケーブルを抜いて各回線種別ごとのループコネクタを接続しテストを実施します。ループコネクタ未接続，またはその回線に対応するループコネクタを接続しない場合，正しくテストが実施できませんので注意してください。テスト例として，NIF番号1のLINE番号0のケーブルを抜いて各回線種別ごとのループコネクタを接続しテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 connector[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]なお，テスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
- 注：
- NIFボードOC-3c（8ポート），OC-12c（4ポート），OC-48cは構成定義情報lineのclock＝independent設定のときだけテスト実行可能で，clock＝externalに設定した場合，回線障害になる可能性があります。
(3) モデム手動ループバックテスト
本テストはserial回線（V.24／V.35／X.21）で，かつモデムを接続している場合にだけ実行可能です。また，モデムは折り返しモードが設定可能であることが必要です。
本テストでは，テスト用フレームは折り返しモードに設定したモデムで折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 manual[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
(4) ローカルモデムループバックテスト（LLB）
本テストはserial回線（V.24）で，かつモデムを接続している場合にだけ実行可能です（V.35，X.21では使用できません）。また，モデムはローカルモデムループバックテストに対応している必要があります。
本テストでは，テスト用フレームはローカル（自局側）モデムで折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 local[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
(5) リモートモデムループバックテスト（RLB）
本テストはserial回線（V.24）で，かつモデムを接続している場合にだけ実行可能です（V.35，X.21では使用できません）。また，モデムはリモートモデムループバックテストに対応している必要があります。
本テストでは，テスト用フレームはリモート（相手局側）モデムで折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 remote[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
(6) リモートラインループバックテスト
本テストは本装置と相手装置の当該Line上で異常が発生した場合，フレーム単位のテスト用データにより障害発生部位切り分けや，障害部品交換後の動作確認時に使用します。テスト用データは，相手装置にて物理層フレームごとに折り返されます。T1回線※およびT3非多重回線だけ実行可能です。また，相手装置はリモートラインループバックテストに対応している必要があります。ただし，T3非多重回線の場合，リモートループバックテスト要求には，ループバック種別の指定がありません。このため，リモートループバックテスト実行時のループバック種別は，接続装置の設定によりラインループバックかペイロードループバックのどちらかとなります。本装置のリモートラインループバックテストは，接続装置のループバック種別設定によらずテストが実行可能です。なお，本装置でのループバック種別の指定は「構成定義コマンドレファレンス Vol.1 line（Line情報）(-remote_loopback)」を参照してください。
- 注※
- フレームフォーマットがESFの場合だけ実行可能です。
- ただし，次の場合は，テスト実行できませんのでリモートラインインバンドループバックテストを実行してください。
- フレームフォーマット＝SF
- フレームフォーマット＝ESFかつデータリンク＝AT＆T
- なお，T3多重回線内のT1回線では未サポートです。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 remote-line[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
- 上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
(7) ネットワークラインループバックテスト
本テストは受信したデータの折り返し設定だけ行います。T1回線，E1回線，T3非多重，E3非多重，E3多重回線，T3多重回線，OC-3c（8ポート），OC-12c（4ポート），およびOC-48cだけ実行可能です。
相手装置から受信したデータは，物理層フレームごとに折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 local network-line[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- 本テストは，受信データの折り返し設定だけを行うため，テスト結果表示はありません。このため，テスト間隔，テストパターン番号，テストデータ長は，指定不可となります。
(8) ネットワークペイロードループバックテスト
本テストは受信したデータの折り返し設定だけ行います。T1回線※およびE1回線だけ実行可能です。
- 注※ T3多重回線内のT1回線では未サポートです。
相手装置から受信したデータは，物理層フレーム内のデータ部分だけ折り返します。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 network-payload[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- 本テストは，受信データの折り返し設定だけを行うため，テスト結果表示はありません。このため，テスト間隔，テストパターン番号，テストデータ長は，指定不可となります。
(9) リモートペイロードループバックテスト
本テストは本装置と相手装置の当該Line上で異常が発生した場合，フレーム単位のテスト用データにより障害発生部位切り分けや，障害部品交換後の動作確認時に使用します。テスト用データは，相手装置にて物理層フレーム内のデータ部分だけ折り返されます。T1回線※だけ実行可能です。また，相手装置はリモートペイロードループバックテストに対応している必要があります。
- 注※ T3多重回線内のT1回線では未サポートです。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 remote-payload[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
- 上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
(10) リモートラインインバンドループバックテスト
本テストは本装置と相手装置の当該Line上で異常が発生した場合，フレーム単位のテスト用データにより障害発生部位切り分けや，障害部品交換後の動作確認時に使用します。テスト用データは，相手装置にて物理層フレームごとに折り返されます。T1回線だけ実行可能です。また，相手装置はリモートラインインバンドループバックテストに対応している必要があります。
テスト例として，NIF番号1のLINE番号0にテストを行ったケースを示します。
運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。
> test interfaces nif 1 line 0 remote-line-inband[Enter] （約1分間待つ） > no test interfaces nif 1 line 0[Enter]
- 注1：
- テスト実行結果の画面で”Test Count”が0の場合は，show interfacesコマンドで回線状態を確認してください。
- 上記以外のテスト実行結果の確認は「(1) モジュール内部ループバックテスト」のテスト実行結果と同様に行ってください。
- 注2：
- フレームフォーマットがSF，かつリモートラインループバックテストを実行する場合，本テストを実行してください。
