8.7.1　イーサネット

NIF番号2のLine番号0のケーブルを抜いてイーサネット用のループコネクタを接続します。

運用端末からtest interfacesコマンド，no test interfacesコマンドの順でコマンドを実行します。


> test interfaces nif 2 line 0 connector [Enter]

（約1分待つ）

> no test interfaces nif 2 line 0 [Enter]


コマンド実行結果として，「図8-11　イーサネット回線でのtest interfaces，no test interfacesコマンド実行による確認例」に示す画面を表示しますので，次のことを確認してください。

• ”Send-NG”および”Receive-NG”が0であること。
  ”Send-NG”および”Receive-NG”が0の場合，回線テスト結果は正常です。


  注1：

  ”Send-NG”および”Receive-NG”が0でない場合は，何らかの異常がありますので「運用コマンドレファレンス Vol.1　no test interfaces（LAN）」の回線テスト実行結果の表示内容を参照してください。

  ループコネクタがない場合は内部ループテストを実施してください。

  注2：

  ギガビット・イーサネットのNIFボードについては，モジュール内部ループバックテストを行う場合もループコネクタが必要です。また，NE100-4FS4，NE1G-1LHA，NE1G-1LHA8またはNE1G-1LHBAでループコネクタループバックテストを行う場合には光アッテネータ（光減衰器）が必要です。

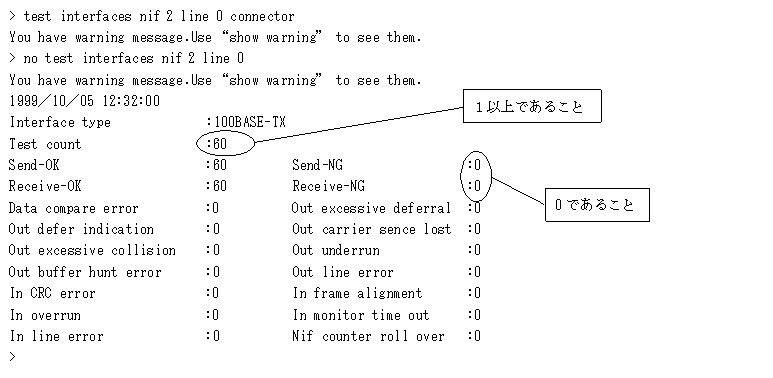

  図8-11　イーサネット回線でのtest interfaces，no test interfacesコマンド実行による確認例
