12.9.2　疎通テスト

疎通テスト確認のコマンドとして，ping，ping ipv6およびping mplsがあります。

＜この項の構成＞
(1)　pingコマンド(ICMPエコー)
(2)　ping ipv6コマンド(ICMPv6エコー)
(3)　ping mplsコマンド【OP-MPLS】

(1)　pingコマンド(ICMPエコー)

IPネットワークでの障害切り分けに有効なコマンドです。このコマンドは指定したIPアドレスを持つ装置がICMPエコーを返す機能を利用しています。宛先アドレスまでの経路途中のルータに対して順番にpingコマンドで疎通を確認していくことで，通信ができなくなっている範囲を絞り込むことができます。pingコマンドの使用例を次の図に示します。

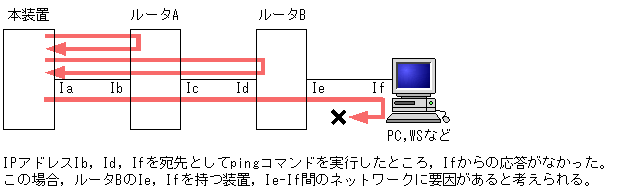

図12-9　pingコマンドの使用例

[図データ]

(2)　ping ipv6コマンド(ICMPv6エコー)

pingコマンドと同様の機能を持ち，IPv6ネットワークでの障害切り分けに有効なコマンドです。本コマンドは指定したIPv6アドレスを持つ装置がICMPv6エコーを返す機能を利用しています。宛先アドレスまでの経路途中のルータに対して順番にping ipv6コマンドで疎通を確認していくことで，通信ができなくなっている範囲を絞り込むことができます。

(3)　ping mplsコマンド【OP-MPLS】

pingコマンドと同様の機能を持ち，MPLSネットワークでの障害切り分けに有効なコマンドです。本コマンドは指定したLSPの終端装置が応答を返す機能を利用しています。MPLSによる通信ができなくなっている場合，LSPが切断されている中継途中のルータがエラーを返すため，通信ができなくなっている範囲を絞り込むことができます。
