10.2 フィルタ/QoS制御機能併用時の動作

モニターポートに対してフィルタ/QoS制御を設定することができます。ポートミラーリング機能とフィルタ/QoS制御機能の併用を次の図に示します。図に示す(a)〜(d)の各ポイントについて,ポートミラーリング機能とフィルタ/QoS制御機能の併用時の動作を「表10-1 ポートミラーリング機能とフィルタ/QoS制御機能の併用時の動作」に示します。

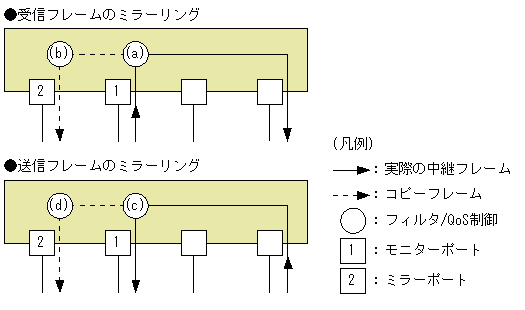

図10-3 ポートミラーリング機能とフィルタ/QoS制御機能の併用

[図データ]

表10-1 ポートミラーリング機能とフィルタ/QoS制御機能の併用時の動作

フィルタ/QoS制御
ポイント
フィルタ/QoS制御
動作可否
フィルタ/QoS制御の動作仕様
(a) モニターポートの入力側で,受信するフレームに対してフィルタ/QoS制御を行います。フィルタによって実際のフレームを廃棄しても,該当フレームはミラーリングされます。またIPヘッダの書き換えを行うと,コピーしたフレームのIPヘッダも書き換わります。ただし,レイヤ2ヘッダの書き換え(ユーザ優先度の書き換えなど)を行っても,コピーしたフレームのレイヤ2ヘッダは書き換わりません。
(b) ミラーポートの出力側で,コピーしたフレームに対するフィルタ/QoS制御は動作しません。
(c) モニターポートの出力側で,送信するフレームに対してフィルタ/QoS制御を行います。(a)と同様,制限なし。フィルタによる廃棄を指定した場合,送信フレームが廃棄されるため,フレームをミラーリングすることはありません。回線に出力するフレームだけがミラーリングされます。
(d) ミラーポートの出力側で,コピーしたフレームに対するフィルタ/QoS制御は動作しません。

(凡例) ○:フィルタ/QoS制御できる −:フィルタ/QoS制御できない


なお,ミラーポートでの通常通信に対するフィルタ/QoS制御は,制限なく動作します。
