8.1.4 カウンタサンプル

カウンタサンプルは,インタフェース統計情報(到着したパケット数や,エラーの数など)を通知します。またインタフェースの種別よりコレクタ装置に通知するフォーマットが決定されます。カウンタサンプルのフォーマットを次の図に示します。

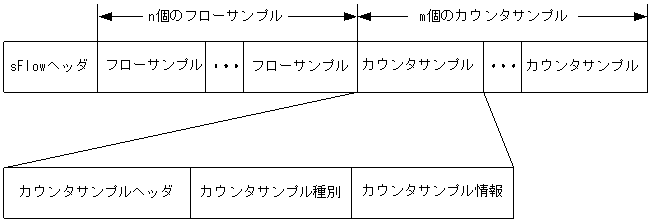

図8-6 カウンタサンプルのフォーマット

[図データ]

<この項の構成>
(1) カウンタサンプルヘッダ
(2) カウンタサンプル種別
(3) カウンタサンプル情報

(1) カウンタサンプルヘッダ

カウンタサンプルヘッダへ設定される内容を次の表に示します。

表8-13 カウンタサンプルヘッダのフォーマット

設定項目 説明 サポート
sequence_number カウンタサンプルの生成ごとに増加する番号
source_id カウンタサンプルの装置内の発生源 (インタフェース・VLAN番号) を表すSNMP Interface Index
sampling_interval コレクタ装置へのカウンタサンプルの送信間隔

(凡例) ○:サポートする


(2) カウンタサンプル種別

カウンタサンプル種別はインタフェースの種別ごとに分類され収集されます。カウンタサンプル種別として設定される内容を次の表に示します。

表8-14 カウンタサンプル種別一覧

設定項目 説明 サポート
GENERIC 一般的な統計 (counters_type=1) ×
ETHERNET イーサネット統計 (counters_type=2)
TOKENRING トークンリング統計 (counters_type=3) ×
FDDI FDDI統計 (counters_type=4) ×
100BaseVG 100BASE-VG ANY統計 (counters_type=5) ×
WAN WAN統計 (counters_type=6)
VLAN VLAN統計 (counters_type=7)

(凡例) ○:サポートする ×:サポートしない

注※ 本装置で未サポートなインタフェースタイプのためです。


(3) カウンタサンプル情報

カウンタサンプル情報はカウンタサンプル種別により収集される内容が変わります。VLAN統計以外はMIBで使われている統計情報(RFC)に従って通知されます。カウンタサンプル情報として設定される内容を次の表に示します。

表8-15 カウンタサンプル情報

設定項目 説明 サポート
GENERIC統計 [RFC 2233参照] ×
ETHERNET統計 [RFC 2358参照] 1
TOKENRING統計 [RFC 1748参照] ×
FDDI統計 [RFC 1512参照] ×
100BaseVG統計 [RFC 2020参照] ×
WAN統計 [RFC 2233参照] 2
VLAN統計 表8-16 VLAN統計フォーマットを参照]

(凡例) ○:サポートする ×:サポートしない

注※1
ifDirection,dot3StatsSymbolErrorsは収集できません。

注※2
ifDirectionは収集できません。ifInMulticastPkts,ifInBroadcastPkts,ifOutMulticastPkts,ifOutBroadcastPktsは0固定となります。

表8-16 VLAN統計フォーマット

設定項目 説明 サポート
vlan_id VLAN ID
octets オクテット数
ucastPkts ユニキャストパケット数
multicastPkts マルチキャストパケット数
broadcastPkts ブロードキャストパケット数
discards 廃棄パケット数

(凡例) ○:サポートする
