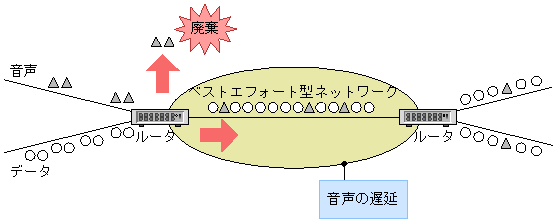

なぜQoS制御が必要なのか,まずこの点を考えます。QoS制御を使用しないベストエフォート型のネットワークの概念を次の図に示します。
ベストエフォート型の場合,ルータはトラフィックを「早い者順」に送信します。「図1-1 ベストエフォート型ネットワークの概念」のようにデータトラフィックの負荷が高いと,データトラフィックの送信量が多くなるため,音声トラフィックの廃棄や遅延が発生します。

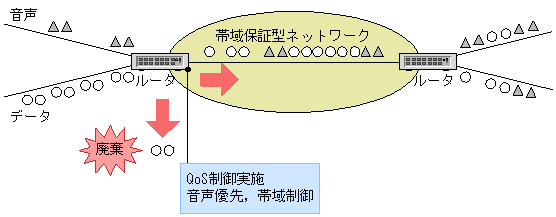

次に帯域保証型ネットワークの概念を次の図に示します。
この図に示したQoS制御を使用した帯域保証型ネットワークでは,音声トラフィックを優先的に送信したり,帯域制御を使用してデータトラフィックの出力量を制限したりすることができます。この結果,音声トラフィックの遅延を最小限に抑え,また,データトラフィックを帯域に応じて適切に送信できます。
