23.2.11　仮想ルータのグループ化

複数の仮想ルータをグループ化することで，最大4095の仮想ルータを使用できます。

ここでは，次の図に示すグループ構成を設定する例を示します。

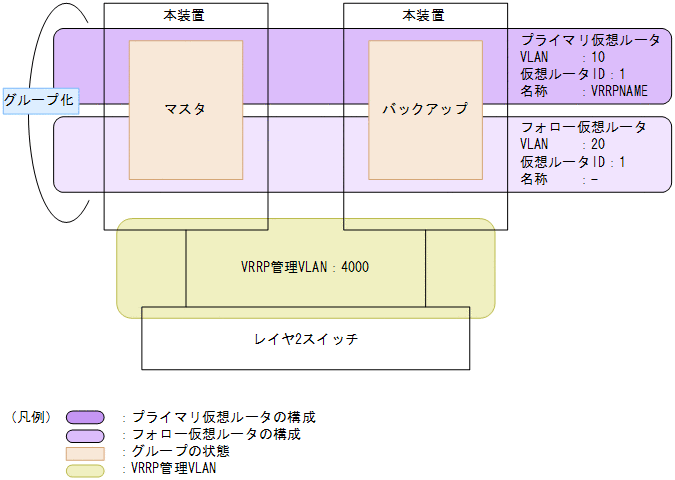

図23-18　仮想ルータのグループ構成

[図データ]

＜この項の構成＞
(1)　プライマリ仮想ルータの設定
(2)　フォロー仮想ルータの設定
(3)　VRRP管理VLANの設定
(4)　VRRP管理VLANでのレイヤ2ループ回避

(1)　プライマリ仮想ルータの設定

［設定のポイント］
プライマリ仮想ルータの状態は，グループに属するすべての仮想ルータの状態を決定します。設定後，プライマリ仮想ルータが正しく動作していることを確認してください。

［コマンドによる設定］
  1. (config)# interface vlan 10
    (config-if)# ip address 192.168.10.1 255.255.255.0
    VLAN 10のVLANインタフェースコンフィグレーションモードに移行します。VLANへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
    　
  2. (config-if)# vrrp 1 ip 192.168.10.100
    VLAN 10，仮想ルータID 1の仮想ルータに仮想IPアドレスを設定します。
    　
  3. (config-if)# vrrp 1 name VRRPNAME
    VLAN 10，仮想ルータID 1の仮想ルータに仮想ルータ名称を設定します。
    　

(2)　フォロー仮想ルータの設定

［設定のポイント］
仮想ルータからプライマリ仮想ルータ名称を指定します。プライマリ仮想ルータを指定した仮想ルータはフォロー仮想ルータとなり，指定したプライマリ仮想ルータの状態に従います。
フォロー仮想ルータには，プライマリ仮想ルータと同じ仮想ルータIDを設定することを推奨します。

［コマンドによる設定］
  1. (config)# interface vlan 20
    (config-if)# ip address 192.168.20.1 255.255.255.0
    VLAN 20のVLANインタフェースコンフィグレーションモードに移行します。VLANへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
    　
  2. (config-if)# vrrp 1 follow VRRPNAME
    VLAN 20，仮想ルータID 1のフォロー仮想ルータが従うプライマリ仮想ルータ名称にVRRPNAMEを指定します。
    　
  3. (config-if)# vrrp 1 ip 192.168.20.100
    VLAN 20，仮想ルータID 1の仮想ルータに仮想IPアドレスを設定します。
    　

［注意事項］
  • プライマリ仮想ルータが255個設定されている状態でフォロー仮想ルータを追加する場合は，vrrp followコマンドから設定を開始してください。
  • 指定したプライマリ仮想ルータが存在しない場合，フォロー仮想ルータはイニシャル状態となります。
  • フォロー仮想ルータは，アドレス所有者になれません。
  • ほかの仮想ルータからプライマリ仮想ルータに指定されている場合，フォロー仮想ルータになれません。また，自分自身の仮想ルータ名称，およびほかのフォロー仮想ルータ名称を指定できません。
  • vrrp nameコマンドを設定した仮想ルータは，トラッキング機能で障害を検出し仮想ルータの優先度が0になってもIPインタフェースはダウンしません。

(3)　VRRP管理VLANの設定

［設定のポイント］
Flush Request機能を使用してすばやく通信を再開できるように，VRRP管理VLANを設定します。

［コマンドによる設定］
  1. (config)# vrrp-vlan 4000
    VRRP管理VLANとして使用するVLANを指定します。本装置に設定された仮想ルータがマスタへ遷移したときに，本コマンドで指定したVRRP管理VLANに対して，Flush Requestフレーム（MACアドレステーブルのクリアを促すフレーム）を送信します。
    　

［注意事項］
  • VRRP管理VLANは，すべての下流のLANスイッチが所属するVLANに指定してください。

(4)　VRRP管理VLANでのレイヤ2ループ回避

［設定のポイント］
物理的な構成が異なる複数のVLANに対してFlush Request機能を適用する場合，それらのVLANすべてを含むようにVRRP管理VLANを設定すると，VRRP管理VLANでレイヤ2ループが発生する構成になるおそれがあります。
このような場合，次のどちらかの方法でレイヤ2ループを防止してください。
  1. スパニングツリーやRing ProtocolなどのL2プロトコルを動作させる。
  2. VRRP管理VLANに廃棄フィルタを設定して，パケットを中継しない構成にする。この場合，VRRP管理VLANはFlush Request機能以外の用途と併用できません。
ここでは，2の廃棄フィルタの設定方法を示します。

［コマンドによる設定］
  1. (config)# mac access-list extended VRRP-VLAN-MAC
    (config-ext-macl)# deny any any
    VRRP管理VLANに設定するMACフィルタを設定します。
    　
  2. (config)# ip access-list extended VRRP-VLAN-IP
    (config-ext-nacl)# deny ip any any
    VRRP管理VLANに設定するIPフィルタを設定します。
    　
  3. (config)# ipv6 access-list VRRP-VLAN-IPv6
    (config-ipv6-acl)# deny ipv6 any any
    VRRP管理VLANに設定するIPv6フィルタを設定します。
    　
  4. (config)# interface vlan 4000
    (config-if)# mac access-group VRRP-VLAN-MAC in layer2-forwarding
    (config-if)# ip access-group VRRP-VLAN-IP in layer2-forwarding
    (config-if)# ip access-group VRRP-VLAN-IP in layer3-forwarding
    (config-if)# ipv6 traffic-filter VRRP-VLAN-IPv6 in layer2-forwarding
    (config-if)# ipv6 traffic-filter VRRP-VLAN-IPv6 in layer3-forwarding
    各フィルタを，VRRP管理VLANへ設定します。
    　
