23.2.12　グループ構成の変更

プライマリ仮想ルータを別の仮想ルータへ変更する場合の手順を次に示します。この手順に従わない場合，両装置の仮想ルータがマスタ状態になるおそれがあります。

変更前と変更後の仮想ルータのグループ構成を次の図に示します。なお，本装置Aがマスタ装置，本装置Bがバックアップ装置とします。

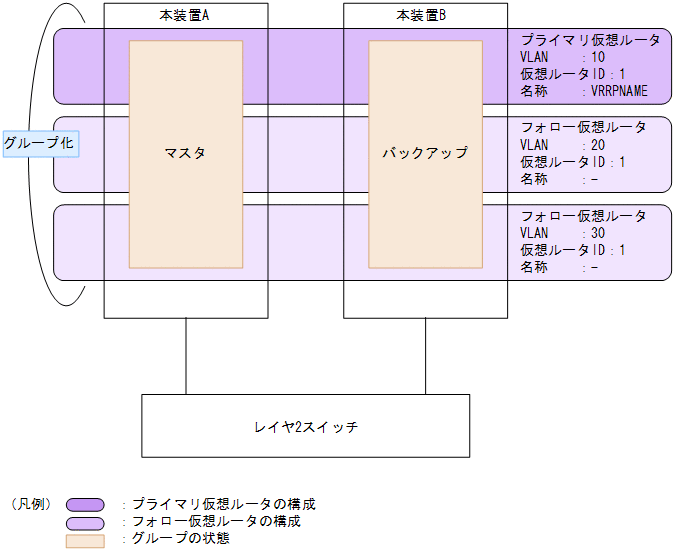

図23-19　仮想ルータのグループ構成（変更前）

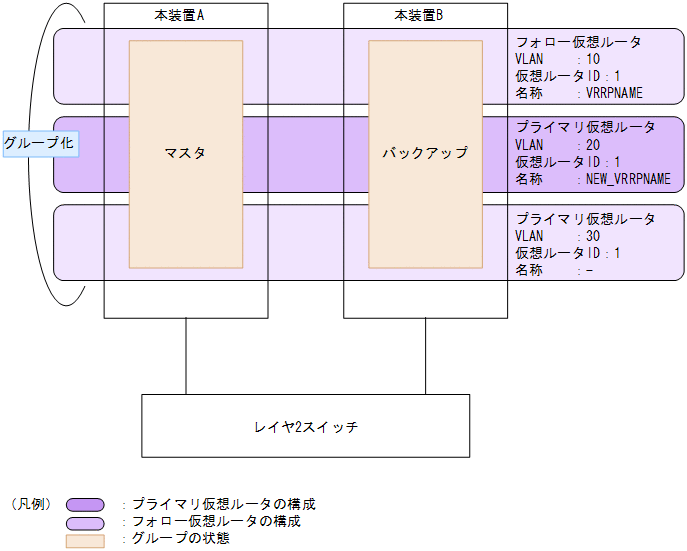

図23-20　仮想ルータのグループ構成（変更後）

＜この項の構成＞

(1)　フォロー仮想ルータからプライマリ仮想ルータへ変更

(2)　フォロー仮想ルータの設定変更

(3)　プライマリ仮想ルータからフォロー仮想ルータへ変更

(1)　フォロー仮想ルータからプライマリ仮想ルータへ変更

［設定のポイント］

フォロー仮想ルータをプライマリ仮想ルータに変更します。マスタ装置（本装置A）から設定を変更する必要があります。

バックアップ装置（本装置B）から変更した場合，バックアップ装置（本装置B）の仮想ルータはADVERTISEMENTパケットを受信しないため，マスタ状態へ遷移します。また，マスタ装置（本装置A）はマスタ状態であるプライマリ仮想ルータに従ってマスタ状態のままとなるため，両装置の仮想ルータがマスタ状態になります。

［コマンドによる設定］

1. (config)# interface vlan 20
   VLAN 20のVLANインタフェースコンフィグレーションモードに移行します。
   　

2. (config-if)# no vrrp 1 follow
   VLAN 20，仮想ルータID 1のフォロー仮想ルータをプライマリ仮想ルータとして動作させます。
   本装置A，本装置Bの順に変更します。
   　

3. (config-if)# vrrp 1 name NEW_VRRPNAME
   VLAN 20，仮想ルータID 1のプライマリ仮想ルータに仮想ルータ名称を設定します。
   　


(2)　フォロー仮想ルータの設定変更

［設定のポイント］

フォロー仮想ルータの従っているプライマリ仮想ルータを変更します。

フォロー仮想ルータはADVERTISEMENTパケットを送受信しないでプライマリ仮想ルータの状態に従うため，どちらの装置からでも設定を変更できます。動作していないプライマリ仮想ルータを指定した場合，フォロー仮想ルータはイニシャル状態となります。

［コマンドによる設定］

1. (config)# interface vlan 30
   VLAN 30のVLANインタフェースコンフィグレーションモードに移行します。
   　

2. (config-if)# vrrp 1 follow NEW_VRRPNAME
   VLAN 30，仮想ルータID 1の仮想ルータが従うプライマリ仮想ルータを変更します。
   　


(3)　プライマリ仮想ルータからフォロー仮想ルータへ変更

［設定のポイント］

プライマリ仮想ルータをフォロー仮想ルータに変更します。バックアップ装置側から設定を変更する必要があります。

マスタ装置（本装置A）から変更した場合，バックアップ装置（本装置B）の仮想ルータは，ADVERTISEMENTパケットを受信しないためマスタ状態へ遷移します。また，マスタ装置（本装置A）はマスタ状態であるプライマリ仮想ルータに従ってマスタ状態のままとなるため，両装置の仮想ルータがマスタ状態になります。

［コマンドによる設定］

1. (config)# interface vlan 10
   VLAN 10のVLANインタフェースコンフィグレーションモードに移行します。
   　

2. (config-if)# vrrp 1 follow NEW_VRRPNAME
   VLAN 10，仮想ルータID 1の仮想ルータをフォロー仮想ルータとして動作させます。
   本装置B，本装置Aの順に変更します。
