23.1.9　Flush Request機能

＜この項の構成＞
(1)　概要
(2)　注意事項

(1)　概要

VRRPは，仮想ルータがマスタへ切り替わった際，マスタ装置からGratuitous ARPフレームを送信し，下流のLANスイッチのMACアドレスエントリの更新を促します。

本機能では，仮想ルータがマスタへ切り替わったとき，Gratuitous ARPフレームを送信する前に，Flush Requestフレームを送信します。Flush Requestフレームは，下流のLANスイッチに対してMACアドレステーブルエントリのクリアを促すフレームで，VRRP管理VLANと呼ばれる専用のVLANに対してフラッディングされます。VRRP管理VLANにはすべての下流のLANスイッチを所属させることを推奨します。

本機能を設定しない場合，複数の仮想ルータが同時に状態遷移した際，すべてのGratuitous ARPフレームの送信が完了するまでMACアドレスエントリは切り替わりません。そのため，仮想ルータ数の増加に伴い，MACアドレスエントリの切り替えに時間が掛かります。しかし，本機能を設定した場合，複数の仮想ルータが一度にマスタへ切り替わったとき，すべてのGratuitous ARPフレームを受信する前にFlush RequestフレームによってMACアドレステーブルが更新されるため，すばやく通信を再開できるようになります。

Flush Request機能の動作を次の図に示します。

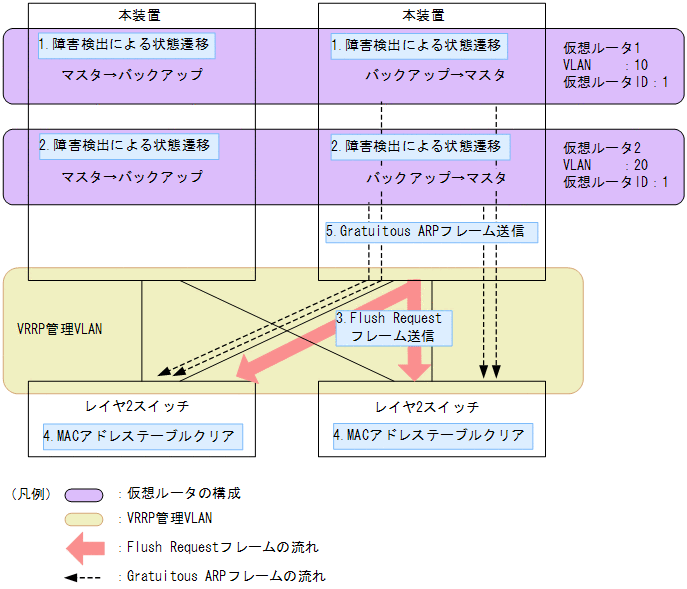

図23-14　Flush Request機能の動作

[図データ]

  1. 仮想ルータ1が障害検出によって，マスタ/バックアップの切り替わり発生
  2. 仮想ルータ2が障害検出によって，マスタ/バックアップの切り替わり発生
  3. 切り替わったマスタ側の装置から，VRRP管理VLANへFlush Requestフレームをフラッディング
  4. 下流のLANスイッチは，MACアドレステーブルをクリア
  5. マスタ装置から，Gratuitous ARPフレームを送信

(2)　注意事項

  1. グループ切替機能を利用する場合，本機能を設定することを推奨します。グループに属する仮想ルータが多い場合，本機能によってすべての仮想ルータが同時に通信を再開できます。
  2. ほかの仮想ルータの状態遷移に関係なく下流のLANスイッチのMACアドレステーブルを維持したい場合，その装置はVRRP管理VLANに属さないようにしてください。
  3. 物理的な構成が異なる複数のVLANに対してFlush Request機能を適用する場合，それらのVLANすべてを含むようにVRRP管理VLANを設定すると，VRRP管理VLANでレイヤ2ループが発生する構成になるおそれがあります。
    VRRP管理VLANでレイヤ2ループが発生する構成例を次に示します。

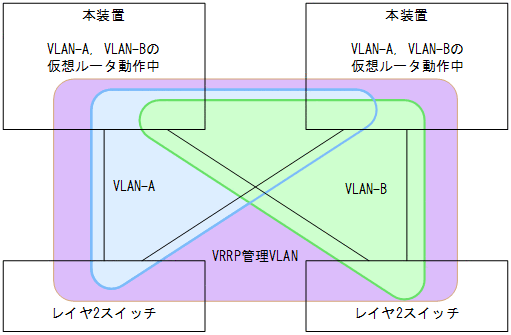

    図23-15　VRRP管理VLANでレイヤ2ループが発生する構成例

    [図データ]

    上記の構成では，VLAN-A，VLAN-Bそれぞれにはレイヤ2ループはありませんが，VLAN-A，VLAN-Bの両方にFlush Request機能を適用するVRRP管理VLAN（すべての装置が属するVLAN）を設定すると，VRRP管理VLANでレイヤ2ループが発生します。
    このような場合，次のどちらかの方法でレイヤ2ループを防止してください。
    • スパニングツリーやRing ProtocolなどのL2プロトコルを動作させる。
    • VRRP管理VLANに廃棄フィルタを設定して，パケットを中継しない構成にする。この場合，VRRP管理VLANはFlush Request機能以外の用途と併用できません。
  4. 下流のLANスイッチは，本機能に対応した装置である必要があります。
