6.7.1　廃棄制御

廃棄制御は，キューイングする各キューに対して廃棄されやすさの度合いを示すキューイング優先度と，キューにフレームが滞留している量に応じて，該当フレームをキューイングするか廃棄するかを制御する機能です。

キューにフレームが滞留している場合，キューイング優先度を変えることによって，さらに木目細かいQoSを実現できます。

本装置は，テールドロップ方式で廃棄制御を行います。

＜この項の構成＞

(1)　テールドロップ

(1)　テールドロップ

キュー長が廃棄閾値を超えると，フレームを廃棄する機能です。廃棄閾値は，キューイング優先度ごとに異なり，キューイング優先度値が高いほどフレームが廃棄されにくくなります。テールドロップの概念を次の図に示します。キューイング優先度2の廃棄閾値を超えると，キューイング優先度2のフレームをすべて廃棄します。

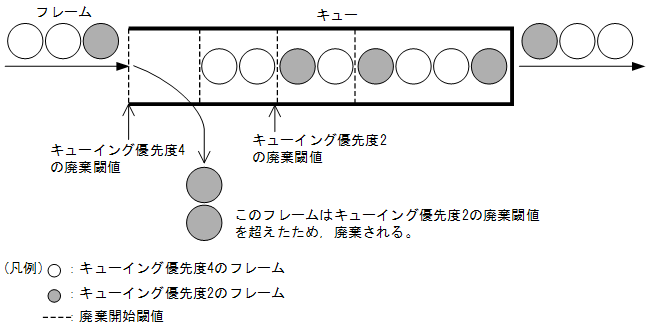

図6-20　テールドロップの概念

テールドロップ機能でのキューイング優先度ごとの廃棄閾値を次の表に示します。廃棄閾値は，レガシーシェーパ機能をサポートしているNIFと階層化シェーパ機能をサポートしているNIFで異なります。NIF種別との対応については，「6.10　NIF種別と送信制御機能との対応」を参照してください。廃棄閾値は，キュー長に対するキューのたまり具合を百分率で表します。

• レガシーシェーパ機能サポートNIFの場合


  表6-25　レガシーシェーパNIFの廃棄閾値

  キュー種別	キューイング優先度に対する廃棄閾値［％］
  	1	2	3	4
  ディストリビューション送信キュー	40	60	85	100
  ポート送信キュー

  注　表中のヘッダ部の数字1〜4は，キューイング優先度を示します。



• 階層化シェーパ機能サポートNIFの場合


  表6-26　階層化シェーパNIFの廃棄閾値

  キュー種別	キューイング優先度に対する廃棄閾値［％］
  	1	2	3	4
  ディストリビューション送信キュー	40	60	85	100
  ポート送信キュー
  ユーザキュー※	25／50／75		100

  注　表中のヘッダ部の数字1〜4は，キューイング優先度を示します。

  注※　次に示す廃棄モードをどれか一つ選択します。




  廃棄モード	キューイング優先度［％］
  	1〜2	3〜4
  tail-drop1	25	100
  tail-drop2	50	100
  tail-drop3	75	100

キューイング優先度は送信時の廃棄クラスによってキューイング優先度のマッピングが異なります。本装置ではNIF種別に応じて廃棄クラス2および廃棄クラス4の2種類があります。キューイング優先度および廃棄クラスのマッピングについては，「5.10　優先度決定の解説」を参照してください。NIF種別に応じた廃棄クラスについては，「6.10　NIF種別と送信制御機能との対応」を参照してください。
