コンフィグレーションガイド Vol.1

14.1.4　省電力機能【AX6300S】

＜この項の構成＞

(1)　PSPおよびNIFの電力制御

(2)　NIFおよびポートの電力供給OFF

(3)　NIFポートのLED消灯

(1)　PSPおよびNIFの電力制御

PSPとNIFの電力を制御することで，パケット転送で消費する電力を削減できます。この機能は装置単位に設定します。この設定を有効にするためには，コンフィグレーションを保存し，装置を再起動してください。また，装置を再起動する前に，次に示す項目を実施しないでください。

• NIFの再起動
• ソフトウェアアップデート
• 待機系MSUの再起動および追加起動

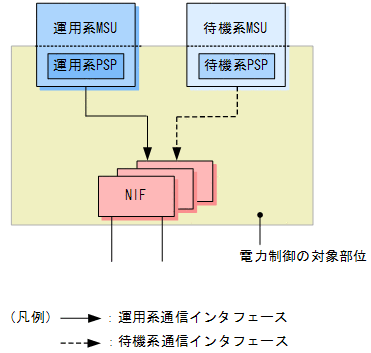

  図14-9　PSPとNIFの電力制御



なお，初期導入時は無効になっています。

(2)　NIFおよびポートの電力供給OFF

使用していないNIFやポートの電力供給をOFFにすると，消費電力を削減できます。

(3)　NIFポートのLED消灯

NIFポートのLEDをすべて消灯すると，消費電力を削減できます。消灯の対象は次に示すLEDです。LEDについては，マニュアル「ハードウェア取扱説明書」を参照してください。

• LINK/TR LED
• SEL LED

NIFポートのLED消灯を設定していても，システム操作パネルの操作キーを操作するとNIFポートのLEDが点灯して，ポートの動作状態を確認できます。なお，点灯したLEDは，キー操作のあと60秒後に消灯します。
