14.1.2　省電力機能【AX6700S】

＜この項の構成＞

(1)　BSUの電力制御

(2)　BSUおよびNIFの電力制御

(3)　NIFおよびポートの電力供給OFF

(4)　待機系BSUの電力供給OFF

(5)　待機系NIFの電力供給OFF

(6)　NIFポートのLED消灯

(1)　BSUの電力制御

BSUの電力を制御することで，パケット転送で消費する電力を削減できます。この機能は装置単位に設定します。

BSUの電力制御を変更するときは該当BSUの再起動を伴いますが，通信を継続させるため，運用系BSUを残しながら待機系BSUを再起動します。待機系BSUの変更が完了すると，運用系BSUと待機系BSUを切り替え，順番にBSUの電力制御を変更します。これらはすべて自動で動作します。

なお，待機系BSUの電力制御はホットスタンバイ状態の場合に行います。

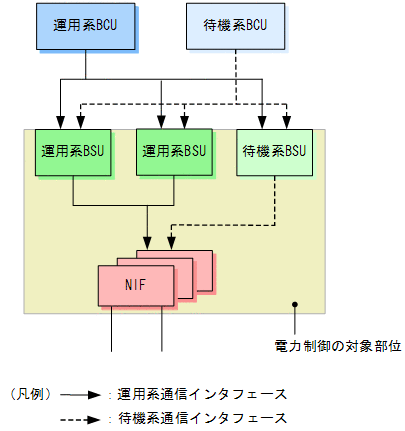

図14-1　BSUの電力制御

(2)　BSUおよびNIFの電力制御

BSUとNIFの電力を制御することで，パケット転送で消費する電力を削減できます。この機能は装置単位に設定します。電力制御を変更すると，装置を自動で再起動します。再起動が完了するまで本装置を経由する通信が停止します。

なお，待機系BSUの電力制御はホットスタンバイ状態の場合に行います。

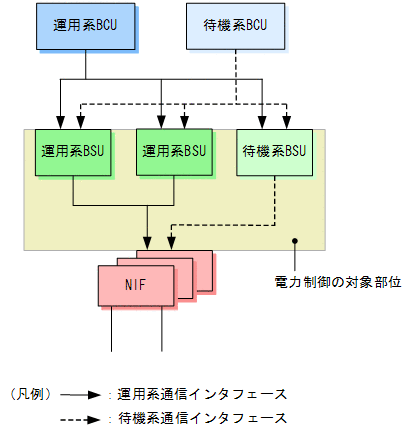

図14-2　BSUとNIFの電力制御

(3)　NIFおよびポートの電力供給OFF

使用していないNIFやポートの電力供給をOFFにすると，消費電力を削減できます。

(4)　待機系BSUの電力供給OFF

待機系BSUの電力供給をOFFにすると，消費電力を削減できます。

• コールドスタンバイ
  待機系BSUの電力供給を部分的にOFFにすることで，待機系BSUの消費電力を抑えられます。運用系BSUに障害が発生すると，自動的に待機系BSUを起動して，系切替をします。系切替には待機系BSUの起動を伴うため，時間が必要です。

• コールドスタンバイ2
  待機系BSUの電力供給を完全にOFFにすることで，待機系BSUの消費電力をほぼ0（ゼロ）に抑えられます。運用系BSUに障害が発生すると，自動的に待機系BSUを起動して，系切替をします。系切替には待機系BSUの起動を伴うため，時間が必要です。


　

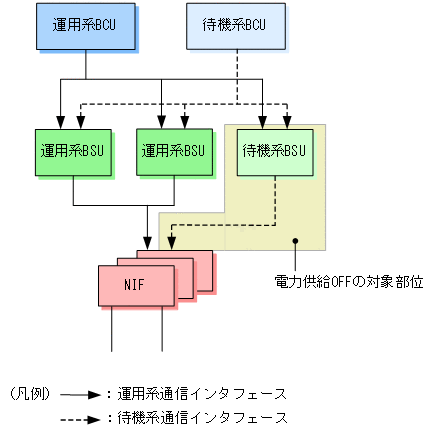

図14-3　待機系BSUの電力供給OFF

(5)　待機系NIFの電力供給OFF

待機系NIFの電力供給をOFFにすると，消費電力を削減できます。

• コールドスタンバイ
  待機系NIFの電力供給を完全にOFFにすることで，待機系NIFの消費電力をほぼ0（ゼロ）に抑えられます。運用系のNIFおよびポートに障害が発生すると，自動的に待機系NIFを起動して，系切替をします。


　

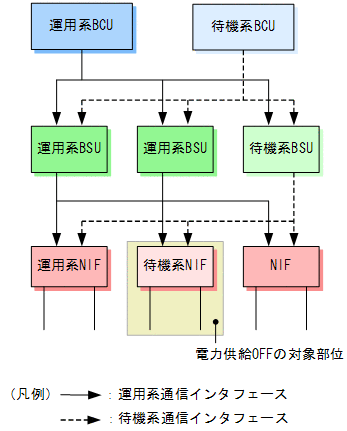

図14-4　待機系NIFの電力供給OFF

(6)　NIFポートのLED消灯

NIFポートのLEDをすべて消灯すると，消費電力を削減できます。消灯の対象は次に示すLEDです。LEDについては，マニュアル「ハードウェア取扱説明書」を参照してください。

• LINK/TR LED
• SEL LED

NIFポートのLED消灯を設定していても，システム操作パネルの操作キーを操作するとNIFポートのLEDが点灯して，ポートの動作状態を確認できます。なお，点灯したLEDは，キー操作のあと60秒後に消灯します。
