2.2.2　AX6600Sハードウェアの構成【AX6600S】

本装置は，PS，FAN，CSU，およびNIFで構成されています。

ハードウェアの構成を次の図に示します。

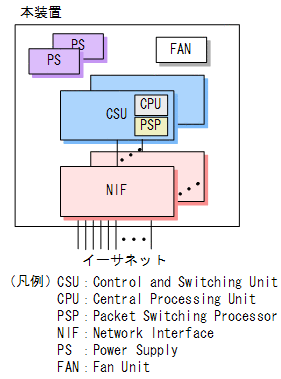

図2-12　ハードウェアの構成

＜この項の構成＞

(1)　PS（電源機構）

(2)　FAN

(3)　CSU（制御スイッチング機構）

(4)　NIF（ネットワークインタフェース機構）

(1)　PS（電源機構）

PSは外部供給電源から本装置内で使用する直流電源を生成し，冗長化構成をとれます。冗長化構成時は，本装置の運用中にPSが故障しても装置を停止させることなく運用できます。

電源の冗長構成の詳細は，「コンフィグレーションガイド Vol.2　16. 電源機構（ＰＳ）の冗長化」を参照してください。

表2-6　AX6600Sシリーズ用PS機器一覧

略称	概略仕様
PS-A11	AC電源 AC100V/200V系
PS-D11	DC電源 DC-48V系

(2)　FAN

FANは装置内部を冷却するファンユニットです。

表2-7　AX6600Sシリーズ用ファンユニット一覧

略称	概略仕様
FAN-11	AX6604S，AX6608S用ファンユニット

(3)　CSU（制御スイッチング機構）

CSUはCPU部とPSP部から成ります。CPU部はCPUを搭載し，装置全体の制御，スパニングツリープロトコル処理，ルーティングプロトコル処理およびNIFの制御を行います。PSP部は搭載された一つの転送エンジンによって，MACアドレステーブルやルーティングテーブルに基づきパケットをNIFにスイッチングします。CSU-1Aは1024MBのメモリ，CSU-1Bは2048MBのメモリと，それぞれ1024MBの大容量内蔵フラッシュメモリを搭載しています。また，MCスロットを一つ搭載しています。そのほかに，RS232Cポート（コンソールポート，AUXポート）と10BASE-T/100BASE-TXポート（マネージメントポート）があります。筐体にCSUを2枚実装することで，装置単体として冗長化構成が取れます。冗長化構成によって，本装置の運用中にCSUが故障しても装置を停止させることなく運用できます。また，冗長化構成時，待機系CSUのPSP部を運用系で使用すればスイッチング容量を拡張できます。なお，運用系CSUのPSP部だけを使用することをPSPシングルアクト運転，また待機系CSUのPSP部を運用系で使用することをPSPダブルアクト運転とも呼びます。

表2-8　CSU機器一覧

略称	概略仕様
CSU-1A	AX6604S/AX6608S用制御スイッチング部 テーブルサイズ標準版（大容量内蔵フラッシュメモリ搭載版）
CSU-1B	AX6604S/AX6608S用制御スイッチング部 テーブルサイズ拡張版（大容量内蔵フラッシュメモリ搭載版）

(4)　NIF（ネットワークインタフェース機構）

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤの処理を行います。

表2-9　AX6600Sシリーズ用NIF機器一覧

略称	概略仕様
NK1G-24T	10/100/1000Mbit/sイーサネット24回線
NK1G-24S	1Gbit/sイーサネット 24回線 SFP
NK1GS-8M	10/100/1000Mbit/sイーサネットまたは1Gbit/sイーサネット SFP選択型 4回線 階層化シェーパ機能付き＋1Gbit/sイーサネット SFP 4回線 階層化シェーパ機能付き
NK10G-4RX	10Gbit/sイーサネット4回線 XFP
NK10G-4RXA※	10Gbit/sイーサネット4回線 XFP
NK10G-8RX	10Gbit/sイーサネット8回線 XFP
NK10G-8RXA※	10Gbit/sイーサネット8回線 XFP

注※　Ver.11.9.Q以降でサポートしています。
